◆UNCD-200 变压器分接开关状态在线监测故障诊断系统概述
有载调压变压器,是电力系统变电站中非常重要的输配电设备,它通过有载调压分接开关(OLTC)的逐级动作,实现对高压输配电电网的有载调压,使工业供电和居民供电的 系统电压保持稳定。OLTC 是有载调压变压器中唯一的可动部件,也是关键部件之一。依 靠 OLTC 准确及时的动作,不仅可减少和避免电压的大幅度波动,而且可以强制分配负荷 潮流,挖掘设备无功和有功出力,保证电压系统安全可靠运行,增加电网调度的灵活性。
OLTC 由选择器、切换开关和电动机构组成,其性能包括电气性能和机械能两个方面。 电气性能主要指触头接触电阻,当触头接触电阻增大时,会引起触头过热,甚至烧损。机 械性能是指 OLTC 操作过程中选择开关和切换开关等部件的动作顺序和时间配合, 以及切 换过程中是否存在卡塞和触头切换不到位等。OLTC 的故障模式有多种,具体包括传动轴 断裂,选择开关触头接触不良,操作机构失灵造成的拒动和滑档现象,限位开关失灵,切 换开关拒切、中止或动作滞后,内部紧固件松动和脱落, 以及内部渗漏等。机械故障是 OLTC 的主要故障类型,它可损坏 OLTC 和电力变压器,影响电力设备和系统的正常安全运 行并造成严重后果。因此,对 OLTC 运行中的机械性能进行检测, 以预知其故障可能性和 判别其故障类型,对电力系统安全运行具有重要的现实意义和良好的应用前景。
OLTC 在变压器中起着稳压作用,是变压器中唯一在高电压、大电流下动作的设备, 更容易产生绝缘劣化和机械故障。在变压器故障中有约占 40%的事故是由于 OLTC 故障起的。目前对 OLTC 运行状态检测采用的是停电检修的方式,根据一定的试验周期,对有 载分接开关进行大规模的部件检查、清洗和更换。但是停电检修存在着以下很明显的缺 陷:
1、必须中断供电,影响同户用电,造成一定的经济损失。
2、在试验周期间隔阶段,有载分接开关的故障不易发现,引起供电事故的可能性大。
3、试验检查的工作量大,耗费较多的人力、物力和时间,成本高,投入大。
4、传统检测方法对有载分接开关工作顺序发生变化的故障无法检测,如切换开关等
部件的动作顺序和时间配合是否正确, 以及切换过程中是否存在卡塞和触头切换不到位 等。

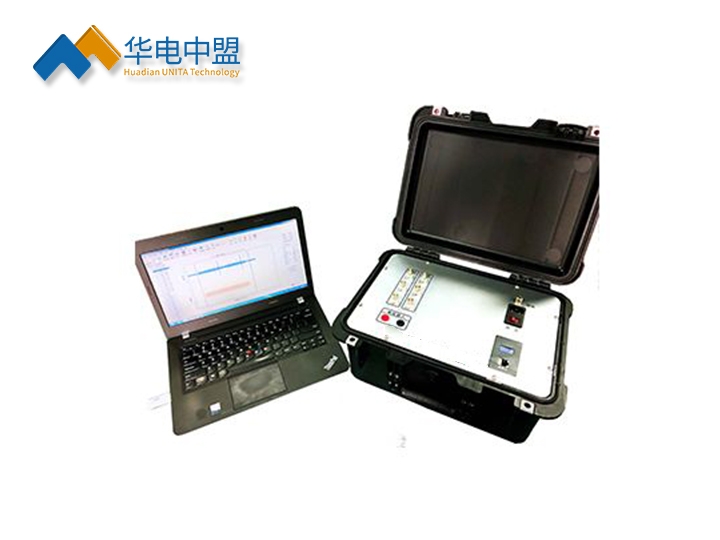

我公司生产的UNCD-200 变压器分接开关状态在线监测故障诊断系统采用振动声学信号和驱动电机电流信号采集和分析技术, 能全面地把握有载分接开关的机械性能状态, 并通过软件中自带的有载分接开关诊断卡(故障类型数据库),方便对测试结果进行比对和判断。它既可以在断电状态下对有载分接开关进行全面检测, 又可在运行状态下进行日常维护检测。
UNCD-200 变压器分接开关状态在线监测故障诊断系统使用 3 个电流传感器钳和 1 到 3 个加速度 计,可以根据需要而调整。能够完成不同的测试需求 :
1.高采样率(100KHz)的振动-声学测试
2.在线/离线操作和非侵入方法实现高效率的测试
3.实现对电机电流信号的采集
4.能够分辨出有载分接开关触头的各种状态→包括正常状态、触头松动、触头烧毁
5.能够检测分接开关传动机构的卡涩故障
6.可用于任何类型的变压器
7.可连续测试 70 组逐级分接变换
UNCD-200 变压器分接开关状态在线监测故障诊断系统能够检测不同的机械故障:
1.触头磨损
2.转换杆电弧
3.选择器电弧
4.同步问题
5.机械驱动问题
6.制动故障等等
◆变压器分接开关状态在线监测故障诊断系统功能特点
为能够对有载调压开关运行中的性能进行有效检测,预知其故障可能性和判别其故 障类型,我公司推出的 UNCD-200变压器分接开关状态在线监测故障诊断系统采用的是在变压器运行 状态下非侵入的测试方法,记录 OLTC 动作时的振动声学信号及辅助信号分析多种电气和 机械问题,对 OLTC 的触点接触不良、驱动和同步、异常电弧、操作机构等能进行有效判 断。振动声学诊断技术已经被国际两个变压器维护导则 EEE.PC57.143 和 CigreA2,34 所 认可。这种技术的成功研究与应用使快速诊断和准确高效维护 OLTC 成为可能。
◆变压器分接开关状态在线监测故障诊断系统主要功能及特点如下:
1.适用于所有类型的有载调压开关故障诊断;
2.可在变压器运行或停电情况下检测变压器有载调压开关的运行状况;
3.利用振动声学原理检测有载调压开关动作过程产生的振动信号;
4.可利用不同的传感器对有载调压开关进行检测;
5.实时同步信号分析;
6.能将复杂的信号转换成易于特征识别的包络曲线;
7.可将任意两次测量的图谱进行相似度分析,并自动计算图谱的重合度;
8.具有优先的能量谱分析功能,并能自动识别能量谱zui大的高低频能量的频率;
9.可在不同的检测结果之间进行比较区分正常与异常;
10.整套设备装配于专业防护箱内,能保证设备在运输、移动、碰撞中完好无损;
11.只需在变压器上安装上 1 个或 3 个加速度计和 1 个电流传感器,就能在 15 分钟 内完成测试和诊断,得出评估测试结果;
12.由于UNCD-200变压器分接开关状态在线监测故障诊断系统可以在线监测而不影响设备正常投 运,利于随时对设备进行测量并与以前测得的数据进行比对,观察设备的状态发展趋势;
13.软件内置各种故障的特征数据库, 可与测得的数据进行比对,通过波形形状、时 间长度和幅值,诊断分析出故障类型;也可将新测得的数据作为诊断卡的一部份,方便后 期与同一开关作纵向比较;
14.可检测电动机构连动、弹簧储能不足、紧固件松动、触头 运动卡滞、触头磨损、 触头烧弧、润滑不足、切换不到位、 切换顺序异常、同步等问题;
15.可生成诊断报告:可导出为 Excel 等多种格式 ;
16.适用于 35kV~500kV 电压等级的所有类型的有载调压开关故障诊断;
17.可对分体式变压器的 A 、B 、C 三相有载调压开关同时进行故障检测, 分析变压器 三相的有载调压开关的同期性问题;
18.利用加速度传感器和电流传感器获取有载调压开关切换动作过程中产生的机械 振动信号和驱动电机电流信号,并通过专家分析软件进行诊断分析;
19.具有时间触发和电流触发功能;
20.具有报表分析功能,可针对不同测试的包络曲线, 能够进行动作曲线的重合度、 抖动度、延迟时间、制动时间、高低频振动zui大值、电流zui大值、电流平均值等参数计算, 并生成分析报表;
21.可灵活选择图谱各点的幅值信息并显示,便于分析图谱的变化特征;
22.对于动作曲线的参数,如延迟时间和制动时间,可以自定义测量和显示;
23.具有标准图谱库功能,软件可将同一厂家同一型号的正常检测数据进行导入保存, 便于对该厂家、型号的有载调压开关数据曲线进行比对分析;
24.软件系统采用中文显示界面, 各功能按键排布合理,操作简单, 并提供中文软件 界面截图;
25.便携式设计,配有嵌入式大容量电池组,在无外接电源的情况下,能保证至少 5 个小时的正常供电。
