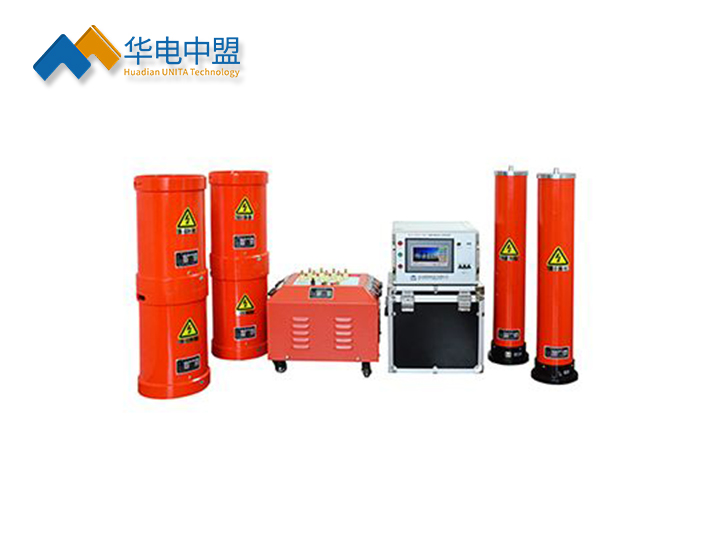

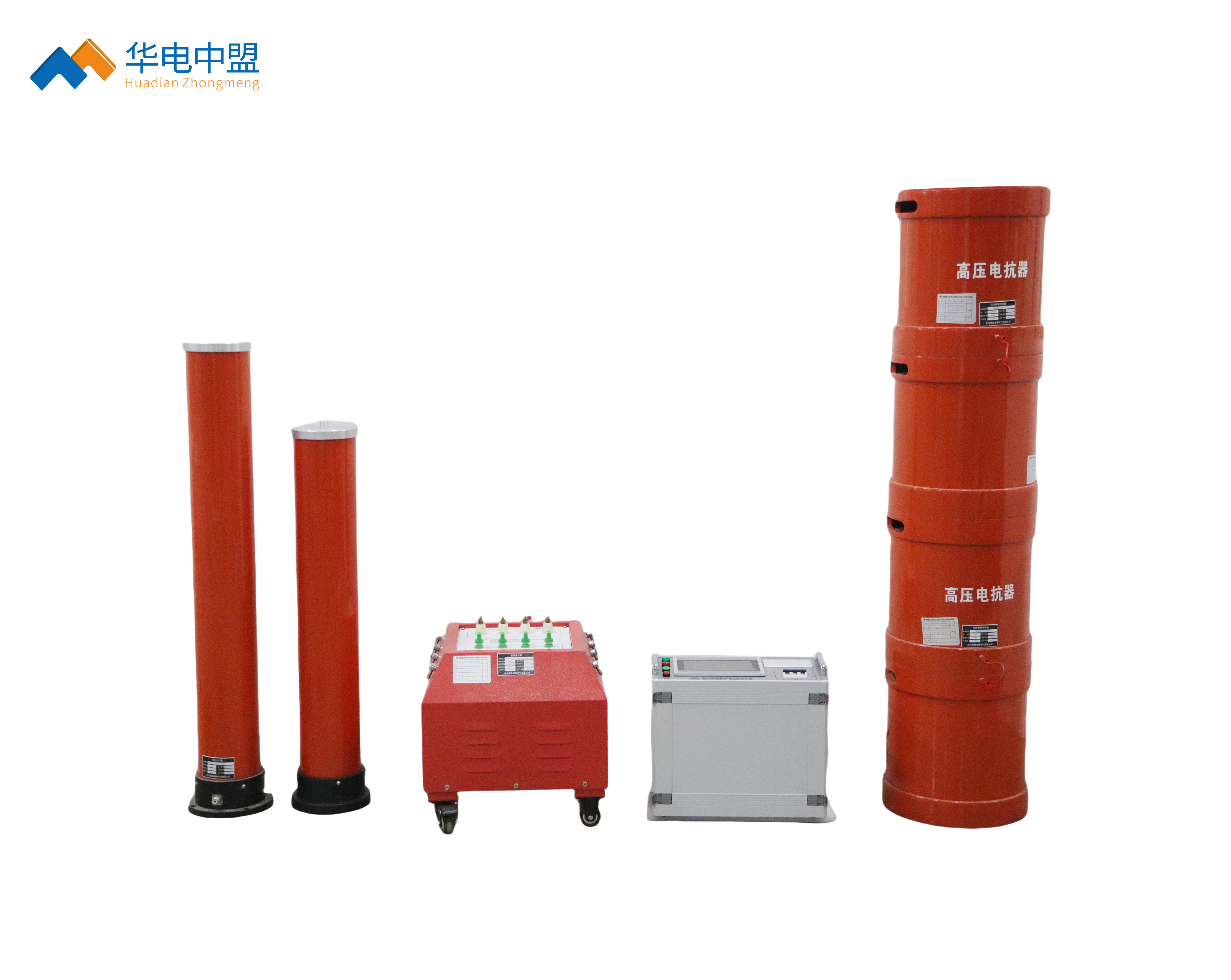

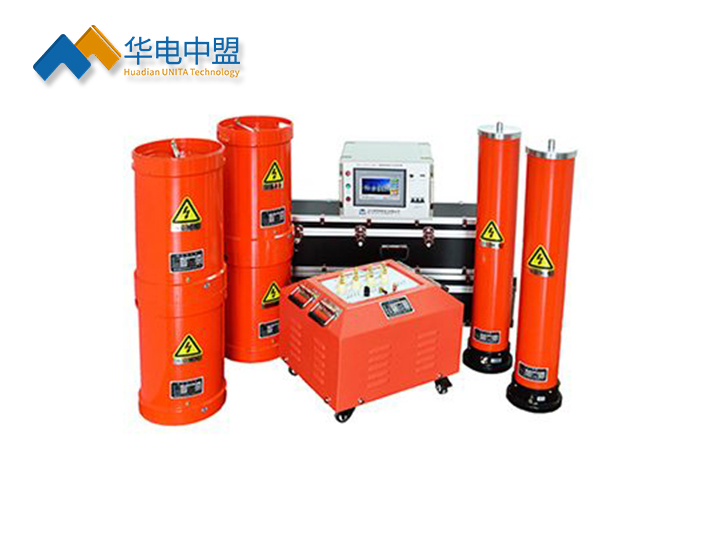

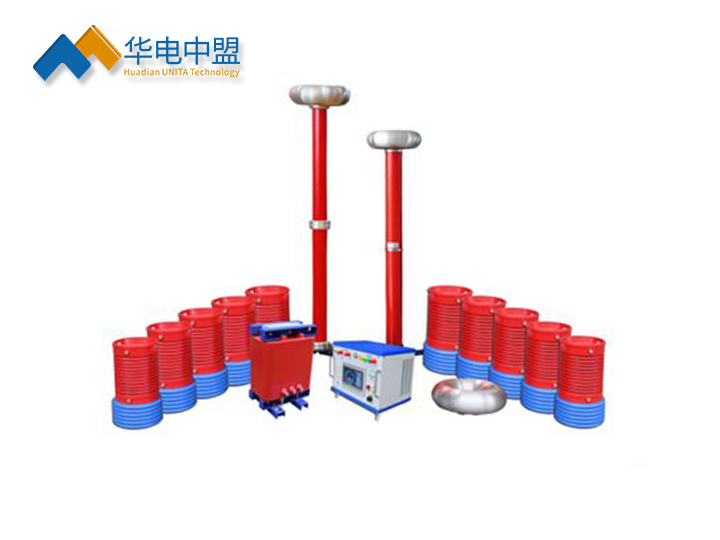

UNITA-5600 变频串联谐振交流耐压试验装置

参考标准：GB50150，DL/T849.6-2004

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、DAXZ串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置

产品特性：
※允许连续工作时间：额定条件下一次性工作60分钟;
※装置具有过压、过流、零位启动等保护功能；
※频率调节范围：30Hz～300Hz；

产品品牌：武汉华电中盟

24小时服务热线：18627180062

售前咨询：027-87871955

◆变频串联谐振交流耐压试验装置用途
    适用范围：
    •适用于750kV及以下电压等级主变、电缆、GIS、互感器、开关等容性试品交流耐压试验
    制造范围：
    •输出电压：0～1000kV（可按需订制）
    •输出容量：0～10000kVA（可按需订制）
    •输出频率：30～300Hz（可按需订制）

◆变频串联谐振交流耐压试验装置技术特点：
    •工作模式为：全自动模式、手动模式、自动调谐手动升压模式
    •装置规格适应不同电压、电流、频率及工作制的变化组合
    •变频源DSP平台技术

UNITA-5600变频串联谐振交流耐压试验装置生产厂家代码
675指设备能输出的zui大额定容量，单位为kVA
270指设备能输出的电压等级，单位为kV；
UNITA-5600变频串联谐振交流耐压试验装置技术指标
1．额定电压：
27kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过22kV,试验时间5min；
54kV---满足35kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过52kV,试验时间60min；
135kV---满足110kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过128kV,试验时间60min；
162kV---110kV/63000kVA主变全绝缘的交流耐压试验；工作频率：45-65Hz,试验电压不超过160kV,试验时间1min；
108kV—满足35kVGIS、开关、绝缘子、互感器等电气设备的交流耐压试验;工作频率：30-300Hz,试验电压不超过95kV,试验时间1min；
270kV—满足110kVGIS、开关、绝缘子、互感器等电气设备的交流耐压试验;工作频率：30-300Hz,试验电压不超过265kV,试验时间1min；
2、输出电压波形畸变率：<1.0％
3、允许连续工作时间：额定条件下一次性工作60分钟；
4、装置自身品质因数：Q≥30(f=45Hz)
5、装置输出波形：正弦波
6、输入电源：三相380V或单相220V
7、频率调节范围：30Hz～300Hz
8、系统测量精度：1.5％
9、装置具有过压、过流、零位启动等保护功能

UNITA-5600变频串联谐振交流耐压试验装置遵循标准
《电气装置安装工程电气设备交接试验标准》 GB50150-2006
《高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《电力设备预防性试验规程》 DL/T596-1996
《耦合电容器和电容分压器》 IEC358(1990)
