UNITA5616 轻型串联谐振

执行标准：

执行标准：GB50150-2016

产品别名：

产品别名：轻型串联谐振、便携式轻型串联谐振、便携式串联谐振、串联谐振

产品特性：

产品特性：
※适用于270kV及以下电压等级主变、交联电缆、GIS、互感器、开关、母线、套管、发电机等容性试品交流耐压试验;;
※可以满足高压丶超高压丶特高压系统的交流耐压;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

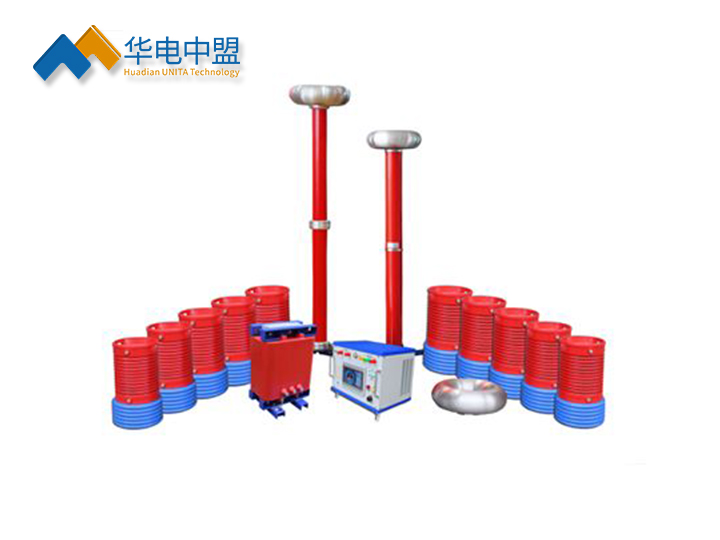

轻型串联谐振

产品介绍
变压器、GIS系统、SF6开关、CT/PT、绝缘子、套管、母线、电缆等容性设备是变电站中zui常见的一次电气设备。根据750kV及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐压试验设备既要满足高电压、小电流的试验条件，又要满足低电压、大电流的试验条件，即兼顾较宽的适用范围。
长电缆和大容量试品则要求大容量交流试验设备。我们将谐振原理应用于此，即选择适当的电抗器和电缆串联，使用频率可调的电源，经升压变压器给回路升压，调节电源频率，使回路中发生谐振并在电缆的端部产生高电压，来达到试验目的。

串联谐振由变频电源、励磁变压器、电抗器、分压器、补偿电容器组成。其中变频电源是产品，特有低谐波技术，远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤。

◆ 轻型串联谐振产品特性
1.变频电源具有抗电场干扰能力，在强电场干扰下，测量精度与控制保护满足要求。具有良好的磁屏蔽，元件、引线均采用高导磁材料屏蔽，无空间辐射。输入电压保护、桥臂电压保护、过电压保护、短路（过流）保护、击穿闪络保护、零位保护、功率曲线保护、掉电保护、失谐保护、超温保护、功效保护、冷却风机联动保护、控制箱全隔离操作安全保护、相位角保护、运输抗震保护、输出电压限制功能保护、变频器过载保护。
2.高、低压绕组及铁芯间均设静电屏蔽层，装置采用新型设计原理，体积小重量轻，既作为励磁变压器，又是隔离变压器。能承受变压器总重的起吊装置。
3.变压器内部结构在经过正常的铁路、公路运输后相互位置不变，紧固件不松动。有可靠的接地螺栓，接地处有明显的接地符号或标明接地字样；
4.电抗器采用克贯穿通道结构，装置散热效果提高40%，沿面伞裙结构，提高闪络电压25%；内芯漆包导线绕组，进口环氧树脂，一体式整体结构浇灌，具有足够的电气、机械强度、客服了必要的散热能力以及油热胀冷缩的裕度，相比比普通材质设备寿命使用长30%。

◆ 轻型串联谐振被试品对象及适用范围
1、110kV/300mm²电缆0.5km的交流耐压试验，电容量≤0.0735uF，试验频率30~300Hz，试验电压128kV，试验时间60min。
2、35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30~300Hz，试验电压52kV，试验时间60min。
3、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30~300Hz，试验电压22kV，试验时间5min。
4、110kV/63000kVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压80kV，试验时间1min。
5、110kV 开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。
6、35kV 开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过95kV，试验时间1min。
◆轻型串联谐振系统环境条件
1、环境温度： —10℃～+50℃
2、相对湿度： ≤90%
3、海拔高度： ≤4000m
4、使用地点：户外/户内
5、无火灾及爆炸危险。
6、不含有腐蚀金属和绝缘的气体存在。
7、有一可靠接地点。
8、安装放置地点平坦，电抗器安装倾斜度不大于5º。

技术参数

◆ 轻型串联谐振系统主要技术参数
1.额定试验容量： 270kVA
2.额定输出电压： 0~270kV
3.额定电流： 5A； 1A；
4.输出频率： 30~300Hz
5.装置输出波形：正弦波，波形畸变率≤1%
6.工作时间：额定负载下允许连续60min；温升≤65K
7.品质因素： 30~90
8.测量精度：有效值1.0级
10．保护功能：对被试品具有过流、过压及试品闪络保护
11、输入电源：单相220或三相380V电压，频率为50Hz。
