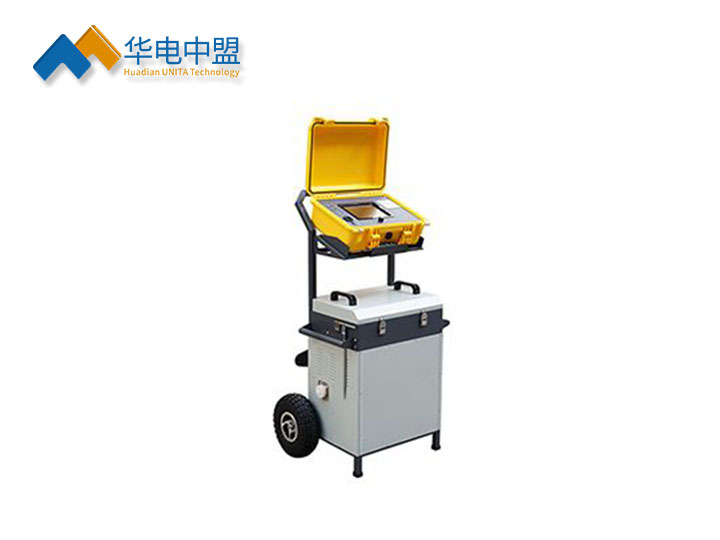

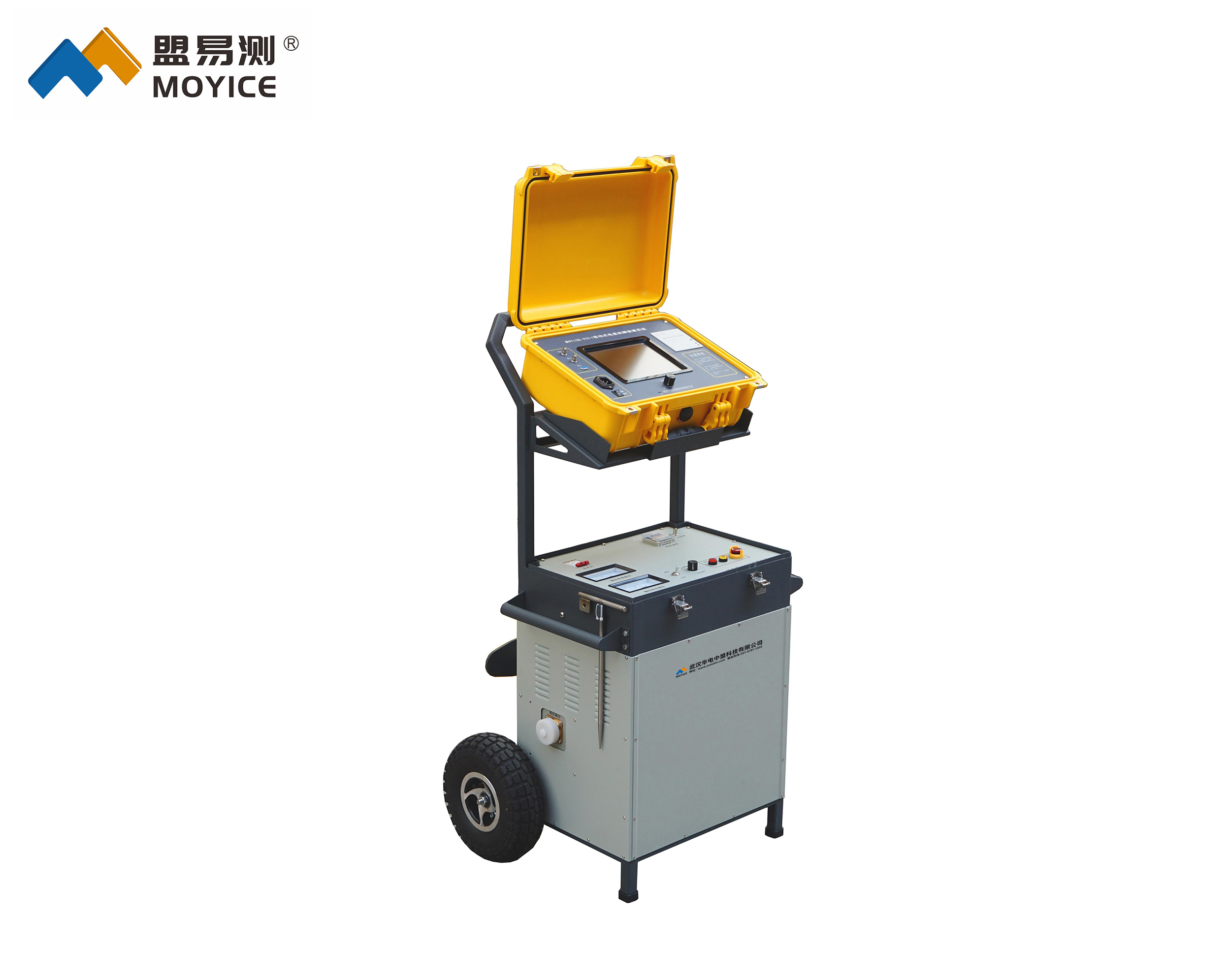

◆UNITA-9500
移动式电缆故障检测系统
产品特点
UNITA-9500移动式电缆故障检测系统是本公司根据我国目前电力系统管理水平低、测试手段落后而设计的一种新型电力电缆测试设备。该设备采用先进的微电脑技术将电力电缆测试有机的溶为一体、使用户拥有一套该设备就拥有先进的测试设备和先进的测试手段、并可往电脑上传递测试波形，作为电缆资料管理强有力的工具。
电力电缆的故障测试一直是电力系统的头痛问题。利用本系统所提供的电缆故障测试功能将使其变得十分简单。为配合不同的电力电缆故障性质，本系统可采用多种不同的测试方法进行测试（如多次脉冲、高压冲闪、高压直闪、电压采样、电流采样、低压脉冲等等），故而可对电力电缆的高阻故障、低阻故障、闪络性故障及泄漏故障进行可靠的测试。
◆UNITA-9500移动式电缆故障检测系统产品特点
1、坚固的一体手推车结构。
2、宽大的车轮（直径25CM），轻小型化的设计，轻松的保证各种路况长距离平稳移动。
3、对各种电压等级电力电缆的低阻、断路、高阻泄漏性、闪络性故障进行快速定位和定点。
4、内藏式高压输出端子，输出为高压硅胶同轴电缆，接线简单，安全可靠。
5、面板显示电压为冲击电容的实际电容电压，能可靠掌握施加电缆的电压。
多次脉冲处理单元单元是电缆故障测试仪实现多次脉冲法检测电缆故障的关键设备。是我公司独立开发、研制和生产的具有自主知识产权，独家率先推出并达到世界先进水平的重要科技成果之一。它与智能型多次脉冲法电缆故障测试仪配套后实现多次脉冲法的完整测试。在数万伏的冲击高压条件下，一次冲击高压闪络便能得到多组不同延时的脉冲测试波形，中央处理单元自动从中选择更理想的更便于分析的一组类似低压脉冲法的短路故障波形，显示于大屏幕彩色液晶屏幕上。从而实现了电缆故障检测领域中的自适应，实现了无误判、错判的更高境界。极大地提高了电缆故障测试现场的工作效率。
◆移动式电缆故障检测系统技术参数
产品特点：
●测试方式：多次脉冲/弧反射法、电压取样、电流取样低压脉冲、多种测试方式均可实现，更大满足用户测试的方便性及使用习惯。
●采样频率：30M、60M、120M多种采样频率，测试精度更高。
●测试距离：可达165Km。
●测试脉冲：0.2~9.9μs，任意可调。
●误差：
粗测相对误差：不大于±0.25%；
粗测绝对误差：2千米以下长度电缆不超过1米；
5千米以上长度电缆不超过2米。
定点后无误差。
●更短测试距离（盲区）≤2V/f（m） V：电波在电缆中的传播速度；f：实际采样频率。
技术指标：
●读数分辩率：V/2f(m)，分辨率小于0.5米。
●测试仪中预置四种电缆电波传播速度。
●采用四套波形处理，使波形的辨别更加容易，测试速度更快、更准确。
●采用双游标自动搜索故障点，自动显示故障点的距离。
●8.4寸触摸屏，显示更直观，操作更方便。
●防掉电波形存储64个。
●配置热敏微型打印机，打印测试报告精度更高。
●可通过COM/USB接口与电脑上传波形，便于进行管理。
●自带电池，现场使用方便。
●体积小、重量轻，进口防水机箱，适应各种恶略环境使用。
●和DMS-3500相比，带增强的硬件波形处理电路。
技术指标：
1、测试方式：多次脉冲法/弧反射法（需多次脉冲单元配合）、电流取样（内置）、直流输出。
2、采样信号种类：多次脉冲法/弧反射法（需多次脉冲单元配合）、电流取样（内置）、低压脉冲。
3、内置直流高压输出：UNITA-9005D:0～32KV负极性 更大输出电流：50mA
4、内置脉冲冲击电容：UNITA-9005D:0～35KV 4μF 电容能量2450J焦耳
5、内置球隙冲击放电：弱电控制电磁阀空气气隙，冲击放电周期3—12秒可调，并特别设计消音装置，满足始端电缆故障需要静音的要求。
6、保护：
零电压位置保护：防止误操作，保障人身及被试品安全；
按”断开”键后，通过内设安全装置，将残存电荷快速自动放掉，保证安全。
7、供电电源： 220V±10% 50Hz±1%
8、海拔高度： 1500m以下
9、环境温度： -20℃－40℃
10、相对湿度： ≤70％ (40℃时)
