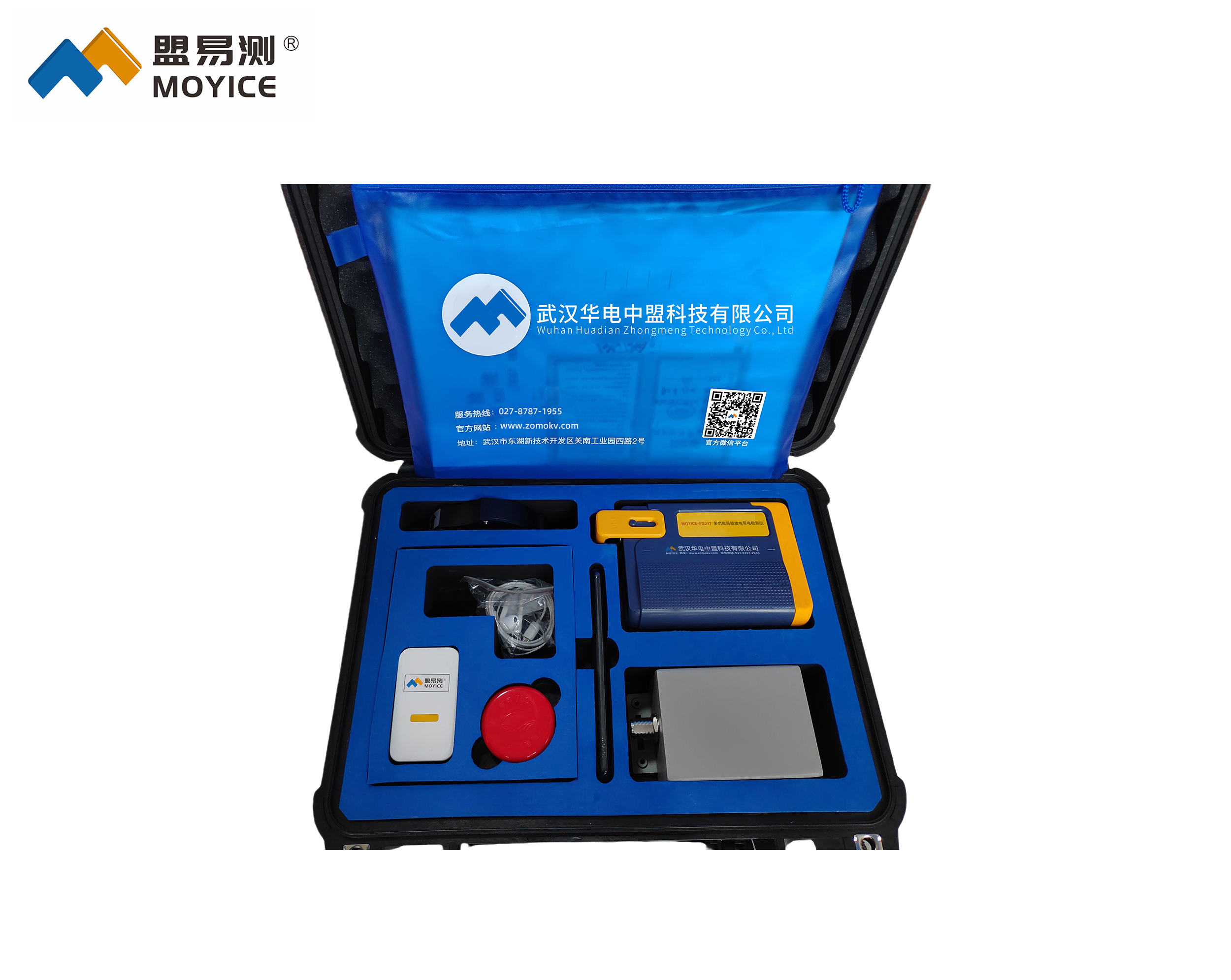

UNITA-5085D电缆局部放电在线监测系统

执行标准：GB/T 7354

产品别名：电缆局部放电在线监测系统、局部放电巡检仪、环网柜局部放电巡检仪

产品特性：
※多种抗干扰措施，能够有效的去除现场环境中的干扰，准确提取局部放电信号;
※可同时监测多个设备;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

电缆局部放电在线监测系统

产品概述
电缆局部放电在线监测系统是我公司总结几十年局放检测经验，运用zui新技术手段实现的高性能数字化局部在线监测系统。该装置采用高精度采集卡进行A/D转换，可实现被监测高压设备的实时数据监测与统计分析功能。
该系统采用多种抗干扰措施，能够有效的去除现场环境中的干扰，准确提取局部放电信号，判断设备运行状况；通过以太网把放电量值、报警事件等监测数据定期上传到远方的数据中心服务器，利用数据中心服务器上运行的后台软件可获取现场的监测数据并进行统计与分析，与此同时数据中心服务器还可以远程登录现场监测单元，观测实时波形，对设备的绝缘状态进行更加系统的评估。
数据中心的服务器程序运行于固定IP地址的计算机上，可同时监测多个设备，并实时显示每一个登入设备的放电信号，能根据参数设定，定期保存已登入的监测设备从现场传来的数据，以便日后随时查阅分析。

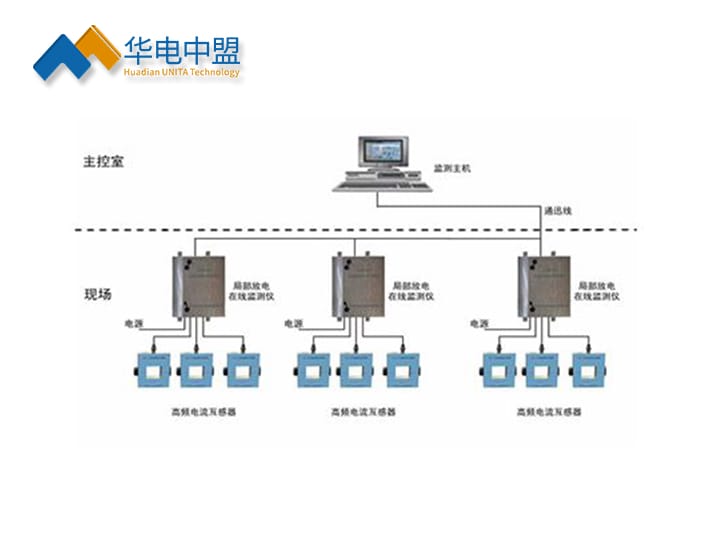

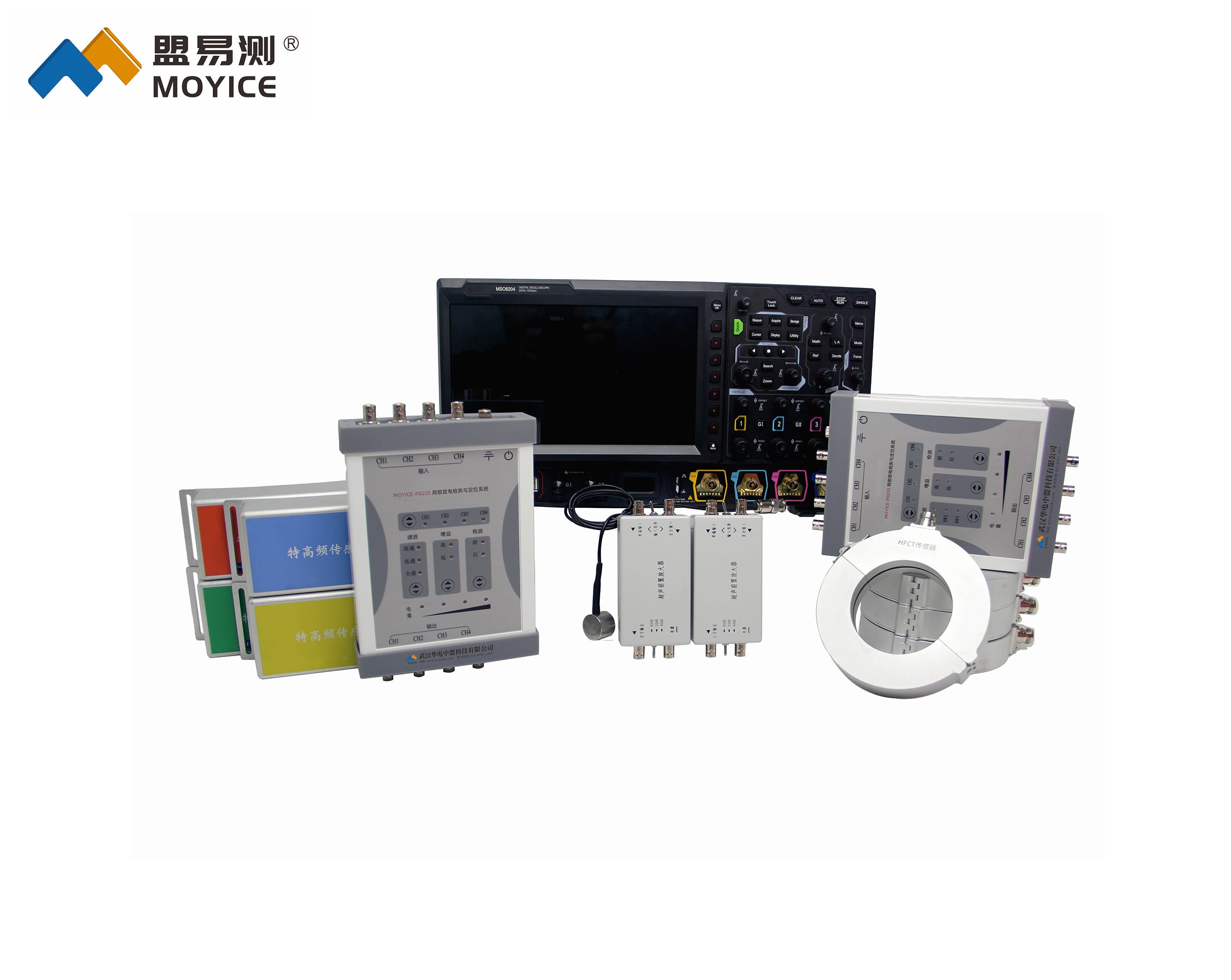

◆电缆局部放电在线监测系统各组成单元
1 局放传感器
局放传感器可以是接触式超声波传感器、非接触式超声波传感器、TEV传感器、特高频传感器及宽频带电流互感器,通过50Ω同轴电缆将信号传递到在线监测单元。
2 现场监测单元
接收前端传感器的各种局部放电模拟信号，对多路信号进行信号调理、噪声去除、A/D转换、干扰处理、数据处理、放电量显示、超标报警，并将实时数据通过以太网上传至后台。
3 后台监测计算机
通过网络远程连接服务器，实现后台监测计算机的所有功能，根据现场各监测系统送来的信号建立故障监测数据库，并显示各现场监测系统监测到的局放强度变化趋势及超标报警等信息。

◆电缆局部放电在线监测系统技术参数

通道数	2/4个电信号接口（可扩展）
采样率	zui大200MGa/s
采样精度	12bit
量程范围	0.01mV～20V/100dB
频带范围	10kHz-100MHz
本量程非线性误差	5%
电源模式	220V AC
显示
显示屏	6.5寸 TFT真彩色触摸液晶显示屏
分辨率	640×480
操作	外接USB鼠标键盘操作
存储
物理存储	4GB
硬盘	32G固态硬盘用于存储试验记录及试验数据
接口
USB*2	可外接鼠标键盘，以及外接移动存储设备
电信号接口	2/4路BNC接口，用于信号输入
网口*1	用于连接网络
通用说明
CPU	主频1.6GHz
系统	WIN7
使用环境温度	-20℃至60℃
存储环境温度	-20℃至45℃
