电力电缆故障综合测试仪
产品特点

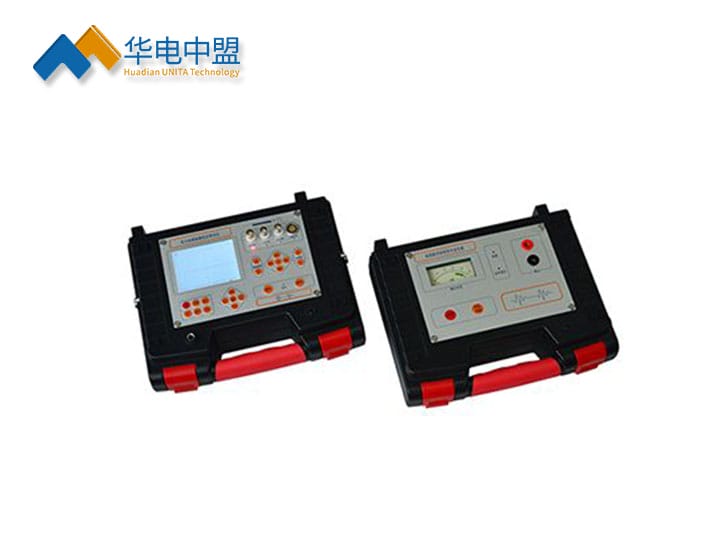

UN-930电缆故障综合测试仪，用于电力电缆的故障测试，是一套集成化设备，包括两台仪器（ UN-930M电缆故障综合测试仪和 UN-930T电缆路径探测信号发生器）及相关附件。
UN-930电缆故障综合测试仪相对于传统的分体设备，其设备件数、体积、重量均大幅缩减，且功能强大、简单易用、小巧便携，是传统设备的换代产品。
1.UN-930M电缆故障综合测试仪（以下简称主机）
主机有以下功能：
l 低压脉冲测距
l 脉冲电流测距
l 声磁同步定点
l 路径探测
2.UN-930T电缆路径探测信号发生器（以下简称信号发生器）
信号发生器用于路径探测的信号发射。
1.故障测距功能：
l 低压脉冲法：适用于低阻、短路、断线故障的精确测距。
l 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从地线上采集信号，与高压部分隔离，安全可靠。
2.精确定点功能：
l 声磁同步接收，抗干扰能力强。
l 声磁信号波形显示，信号和噪声易于区分。
l 光标测量声磁延时，精确判断故障点的远近。
l 可根据磁场波形的初始极性，在定点的同时进行路径探测。
3.路径探测功能：
l 信号发生器：
Ø 大容量锂离子电池供电，摆脱市电束缚。
Ø 全自动功率匹配和保护，无需人工调整。
Ø 较大功率输出。
l 音峰／音谷法路径探测。
l 信号幅值显示。
l 可进行80％法或45°法测深。
4.大屏幕液晶显示，界面友好、简单易用。
5.SD卡存储测试波形，存储容量大，可导入计算机进行存档、分析和打印。
6.内置大容量锂离子电池供电，配快速充电器。
7.电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
8.集成化设备，小巧便携。
◆电力电缆故障综合测试仪产品用途
(M为主机，T为信号发生器，M&T为共同特性)
1. 测距功能（M）：
(1)测距模式：低压脉冲、脉冲电流。
(2)采样频率：100MHz。
(3)分辨率：低压脉冲模式1m；脉冲电流模式4m。
(4)低压脉冲模式发射电压：30V。
(5)测距范围：30km。
(6)盲区：2m。
2. 声磁同步定点功能（M）：
(1)声音信号通频带：中心频率400Hz，带宽200Hz。
(2)信号增益：80dB。
(3)定点精度：0.1m。
3. 路径探测功能（M）：
(1)接收频率：1kHz。
(2)增益：80dB。
4. 路径探测信号发生器（T）：
(1)发射频率：1kHz。
(2)发射功率：≥3.5W。
(3)输出特性：开路电压≥100Vp-p；短路电流≥300mA；
根据实际负载全自动匹配；自动短路保护。
5. 电源：
(1)电池（M&T）：内置锂离子电池组，标称电压7.4V，容量3000mAH。
(2)功耗：主机（M）400mA，可连续使用时间>6小时；
信号发生器（T）500mA。可连续使用时间>5小时；
(3)充电器（M&T）：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
(4)充电时间（M&T）：<4小时。
6.显示方式：主机（M）320×240点阵大屏幕液晶；信号发生器（T）：表头。
7. 体积（M&T）：270mm×220mm×80mm。
8. 质量：主机（M）1.5kg；信号发生器（T）1.5kg。
9. 使用条件（M&T）：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
