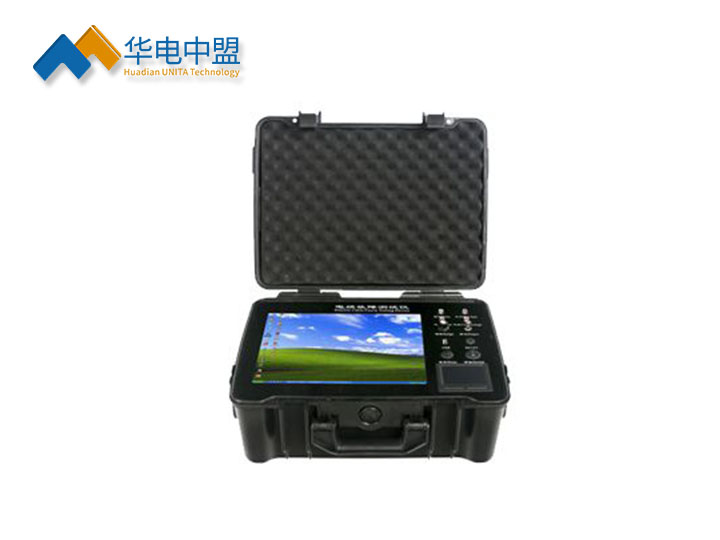

UN-9001智能电缆故障测试仪

执行标准：GB15934-1996

产品别称：智能电缆故障测试仪、通信电缆故障测试仪、路灯电缆故障测试仪、高压电缆故障测试仪、低压电缆故障测试仪、电缆故障综合测试仪、通讯电缆故障测试仪、直埋电缆故障测试

产品特性：
※测试距离：不小于40km ;
※更短测试距离（盲区）：5-10米；
※)分辨率：V/50m；V为传波速度m/μs；软件游标0.15米；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

智能电缆故障测试仪

产品特点
UN-9001智能电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性，用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1～DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度(需配合电缆深度检测仪)的寻测和电缆档案资料的日常维护管理，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。

◆智能电缆故障测试仪产品特点
•国内首家采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。
•国内首家采用12.1英寸大屏幕显示，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件。
•采用更新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择更低6.25MHz、更高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
•软件实现故障自动搜索，距离自动显示，双游标移动可精确到0.15米，波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。
•支持更新开通的3G通信终端或无线上网卡，专用3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作。
•8G内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可做完善的电缆档案管理，为电缆的维护工作和精确定位提供参考和帮助。
•关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
•更新研制智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。
•高压放电部分三种可供用户选择，国内首创更新高频高压电源8.4kg替换65kg试验变压器和操作箱，填补国内一项空白。
智能电缆故障测试仪详情图

◆智能电缆故障测试仪技术参数：
1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。
•显示方式：12.1英寸工业级液晶屏（XP操作平台）
•存储容量：8G
•操作方式：触控鼠标操作
•测试距离：不小于40km
•更短测试距离（盲区）：5-10米
•精确定点误差：±0.2m
•测试误差：系统误差小于±1%
•分辨率：V/50m；V为传波速度m/μs；软件游标0.15米。
•仪器采样频率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自适应脉宽）
•电源与功耗：AC220V±10%不大于15W DC12V（7AH）不大于20W
•待机时间：可连续使用4小时左右。
•管理：电缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案：包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。
•信号频率：15KHz正弦波
•输出功率：Pomax≥100W
•输出阻抗：Zo=Zc(电缆特性阻率)
•震荡方式：断续
•主机重量：9.8Kg
•环境温度：－15℃～＋40℃
•外形尺寸：180mm×300mm×400mm
•相对湿度：RH≤85%（25℃）
