UN-6000 电缆故障快测系统（尖端组合）

执行标准：

执行标准：DL/T849.123-200

产品别名：

产品别称：电缆故障快测系统、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障闪测仪、电缆故障定点仪、电缆路径仪

产品特性：

产品特性：
※数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz ;
※测试距离：＞30Km；
※)控制方式：一键控制，依次触发三个级别信号顺序输出；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

电缆故障快测系统

（尖端组合）产品特点
UN-6000电缆故障快测系统可解决35KV及以下电力电缆的各类故障。测距主机采用了三级多次脉冲高级弧反射预定位技术，实现了弧短路时间从几微秒到350毫秒的变化，使得测试波形均呈现为低压脉冲波形，可实现自动判距，使得故障测距简单而唯一，将人的经验因素降到更低；所配电缆综合探测仪具有带电或停电寻径、带电缆识别的特有功能；具有绝缘测试功能有助于故障性质分析判断；同时可解决金属性死接地故障这一过去无法解决的难题；系统所配精确定位仪具有声波、电磁波数字大小显示、故障点距离提示以及路径监测、噪声频段选择、放电声存储等多项特有功能；同时配备了高级防外界噪声拾音探头，高阻军用耳机，使得定点单元具有超强的防外界干扰能力，大大减少了人的经验因素。系统所配高压源是将传统的控制箱、升压器、脉冲电容放电球隙、放电棒，用工控技术数字化处理，科学的集成为一体，实现了真正意义的一体化，高压脉冲电源抛弃了需调节球间隙放电有声音的烦恼。界面为数字化液晶显示，显示出仪器的工作状态、电压高低、脉冲频次、残余电压等信息；接线简单（只需接：一根电源线、一根高压线、一根地线）体积小重量轻，基本不占工作场地。系统所配高压发生器具有自动设定电压，单次或连续放电，接线简单、体积小重量轻等优点。此套仪器组合属于电缆故障测试中的更强组合，代表了国内更高水平及电缆测试的发展趋势。相信随着宣传及推广，它们会迅速普及到广大电缆维护者手中，为我国的电力电缆维护做出积极的贡献。
1、系统组成及简介：
UN-6000电缆故障快测系统由以下四个单元组成，
2.1故障测距单元——UN-6000W三级脉冲测距仪及中央控制单元
主机采用三级脉冲高级弧反射预定位技术使得所有测试波形均显示为低压脉冲波形，实现了故障点距离自动定位，故障测距简单而轻松。中央控制单元是有源的储能装置，可自动控制一级高压击穿故障，二级有源续弧，三级脉冲采样。实现三级脉冲法、提高采样成功率的必要组成部分。
2.2寻踪及识别单元——UN-5010电缆路径探测仪
具有解决故障电缆对地绝缘短路及开路故障的快速准确查找定位，还可对埋于地下电缆路径查找定位，及电缆的敷设深度的测量。它的产生降低了电缆故障测试复杂度、难度，提高了安全性。
2.3故障定点单元——UN-400D智能定位仪
系统所配精确定位仪具有声波、电磁波数字大小显示、故障点距离提示以及路径监测、频段选择、存储等多项功能。同时配以防噪拾音探头、高阻军品耳机，使其具有超强的抗干扰能力，大大减少了人的经验因素。
2.4高压信号单元——UN-320一体化高压信号发生器
电缆故障预定位的能量提供部分，向外提供高压高能的电脉冲。(系统所配高压发生器具有自动设定电压，单次或连续放电，接线简单、体积小重量轻等优点。) 系统所配高压源是将传统的控制箱、升压器、脉冲电容放电球隙、放电棒，用工控技术数字化处理，科学的集成为一体，实现了真正意义的一体化，高压脉冲电源抛弃了需调节球间隙放电有声音的烦恼。界面为数字化液晶显示，显示出仪器的工作状态、电压高低、脉冲频次、残余电压等信息；接线简单（只需接：一根电源线、一根高压线、一根地线）体积小重量轻，基本不占工作场地。
2、各单元功能特点、技术指标及详细配置
3.1 故障测距单元——UN-6000W三级脉冲测距主机及中央控制单元
主要完成电缆故障点距离的测试，采用双冲击方法延长燃弧时间并稳弧时长可达350毫秒，远远大于二次脉冲的微秒级燃弧时间，能够轻易地定位高阻故障和闪络故障，所有测试波形均呈现为低压脉冲短路波形，故障距离可自动判断。其方法是首先在不击穿被测电缆故障点的情况下，测得低压脉冲的全长反射波形，接着用中央控制单元一键控制，依次自动触发高压脉冲击穿电缆的故障点并产生电弧，同时触发中压储能脉冲来稳定和延长电弧短路时间，再发出低压脉冲，从而得到故障点的短路反射波形，两条波形叠加后可以发现波形的分叉点就是故障点的位置。由于采用了外界的中压储能脉冲来稳定和延长电弧短路时间，时长达350毫秒它比采用电阻限流来获取短暂的微秒级电弧短路时间的二次脉冲法更容易得到故障点短路波形。

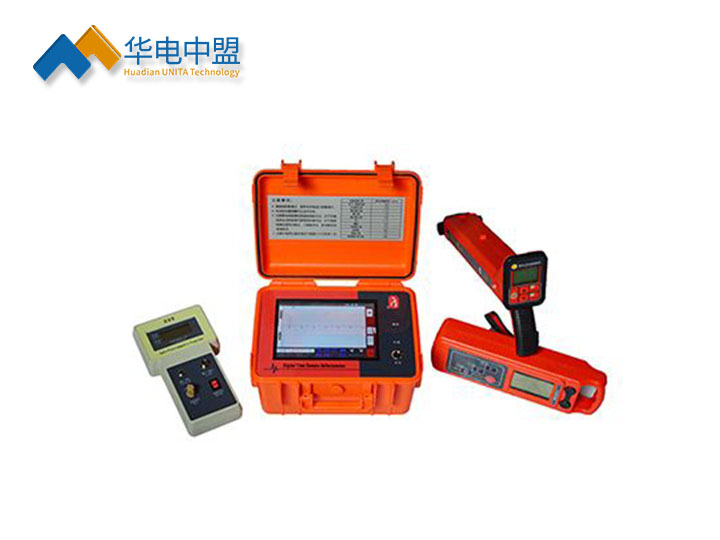

电缆故障快测系统产品展示

技术参数

◆电缆故障快测系统（尖端组合）产品用途
3.1.2.1测试仪主机技术指标
•测试方法：三级脉冲法、三级多次脉冲法、冲击高压电流取样法、低压脉冲法。
•数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz。
•测试距离：＞30Km。
•读数分辨率：1m。
•系统定点精度：0.1m。
•测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
•内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。
•工作条件：温度-30℃～+45℃，
•相对湿度： 90%。
•海拔高度：小于3000米
3.1.2.2中央控制单元技术指标
•控制方式：一键控制，依次触发三个级别信号顺序输出。
•可储能量：300J
•工作电压：220V,50Hz
•功耗：100VA
•外形尺寸：450mm×360mm×320mm
•重量：12Kg
•使用环境温度：-30℃～+50℃

◆电缆故障快测系统（尖端组合）产品用途
l 可测35KV及以下等级所有电缆的高、低阻故障，适应面广。
l 采用国际更先进的“三级脉冲法”和“三级多次脉冲法”测试技术。同时还具有传统的高压闪络法和低压脉冲法。
l 任何高阻故障均呈现更简单的类似低压脉冲短路故障波形特征，极易判读。
l 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
l 采用中央控制单元一键控制依次顺序触发三个级别的信号输出方式，保证安全和成功率。中央控制单元可提示操作步骤，监测工作进程。
l 具有测试波形储存功能，能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。
l 能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。
l 11寸超高亮彩色触摸液晶屏显示，具有强大的数据处理能力和友好的显示界面。
l 具有极安全的采样高压保护措施。
l 具有232计算机通讯接口，可方便将数据及图形保存在计算机内。
l 内置电源，可在无电源环境测试电缆的开路及低阻短路故障。
