UN-3000K 多次脉冲电缆故障测试系统（便携组合）

执行标准：DL/T849.1～ DL/T849.3-2004

产品别称：智能多次脉冲电缆故障测试仪、多次脉冲电缆故障测试仪、电缆故障测试仪

产品特性：
※更大测距范围：100km;
※测距盲区：2m；
※)低压脉冲发射电压：30V；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆多次脉冲电缆故障测试系统（便携组合）产品用途

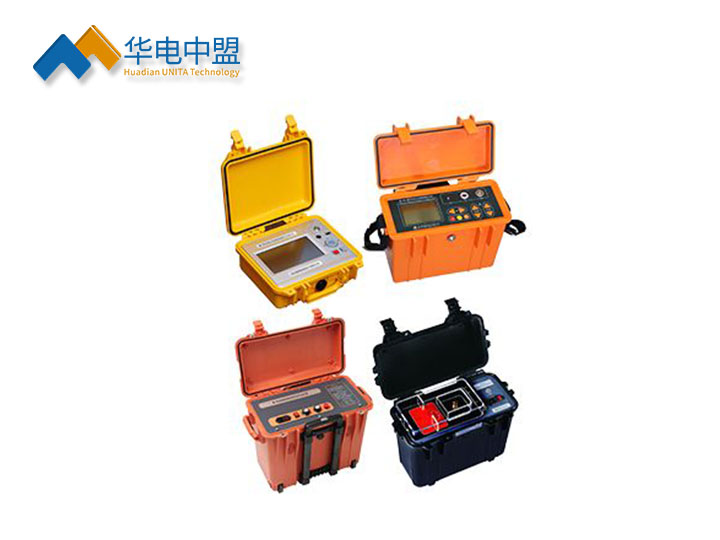

UN-3000K 多次脉冲电缆故障测试系统是由UN-9006A电力电缆多次脉冲故障测距仪、UN-9006B系列高压信号发生器、UN-920系列数字式多功能电缆故障定点仪组成，他们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。
用于电力电缆故障点的测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
◆多次脉冲电缆故障测试系统（便携组合）产品特点
1.功能特点
l 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
l 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
l 多次脉冲法：世界上更先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
2.200MHz实时采样：
l 国内同类仪器更高采样频率，与国际更高水平接轨。
l 提供更高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
3.触摸操作和机械按键两种操作方式
l 触摸按键，操作更加灵活，具有手势操作功能。
l 可以对光标进行拖拽，双击操作，定位更加简单、方便。
l 兼容机械按键操作，五向按键，操作更加人性化。
4.LED大屏幕彩色液晶显示，界面友好：
l 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
l 7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。
l 功能菜单简单实用，功能强大。
5.画中画暂存显示功能
l 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
6.嵌入式操作系统
l 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定的软件设计，更高的处理速度。
l 专用的软件管理平台，完成软件升级、备份、还原等功能，使软件维护更加方便。
7.标尺功能
l 可以设置1个起点，10个接点，1个故障，1个全长。（详细操作见以后章节），直观显示电缆的基本情况，
l 屏幕同时显示标尺和测试波形，使分析电缆波形更直观、更易懂。
8.波形存储、计算机联机通讯：
l 可在机内存储大量波形。
l 使用U盘进行波形数据的导入导出。
l 可以和计算机（台式机或笔记本机）连接，进行联机通讯。
l 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
9.电源管理：
l 仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
l 内置聚合物锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
l 工作时间长：使用充满电的聚合物锂离子电池，仪器能连续工作5小时以上(电池老化后使用使用时间会缩短)。
10.坚固机壳，质轻便携。

◆多次脉冲电缆故障测试系统（便携组合）技术参数
1.工作模式：低压脉冲、脉冲电流、多次脉冲。
2.信号增益调节范围：70dB。
3.低压脉冲发射电压：30V。
4.更高分辨率：0.4m。
5.更大采样频率：200MHz实时采样。
6.更大测距范围：100km。
7.测距盲区：2m。
8.通讯接口：USB。
9.电源：聚合物锂离子电池组，标称电压7.4V。
10.按键：采用丹麦进口按键，可靠性不小于1千万次。
11.电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用5小时以上(随着电池的老化，连续使用时间会相应缩短)。
12.充电器：输入AC220V，50Hz，充电电流2A，充电时间8小时。
13.体积：274×218×81mm
14.质量：3.5kg
15.用条件：
1) 温度：-10℃～+40℃；
2) 湿度：5％～90％RH（25℃）；
3) 海拔：h<4500m。
