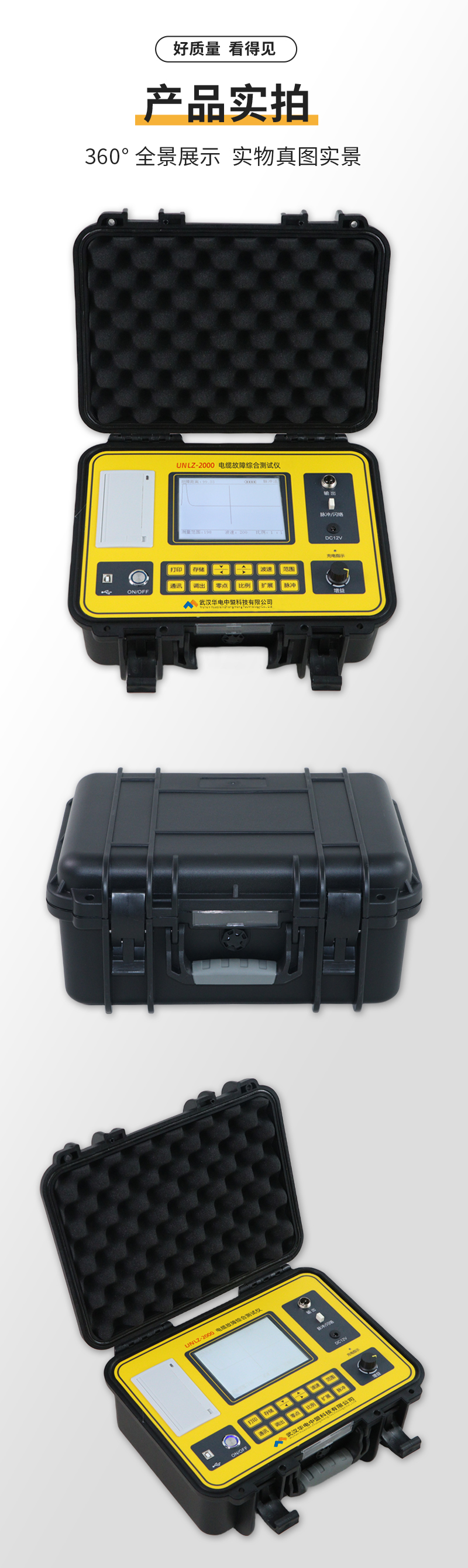

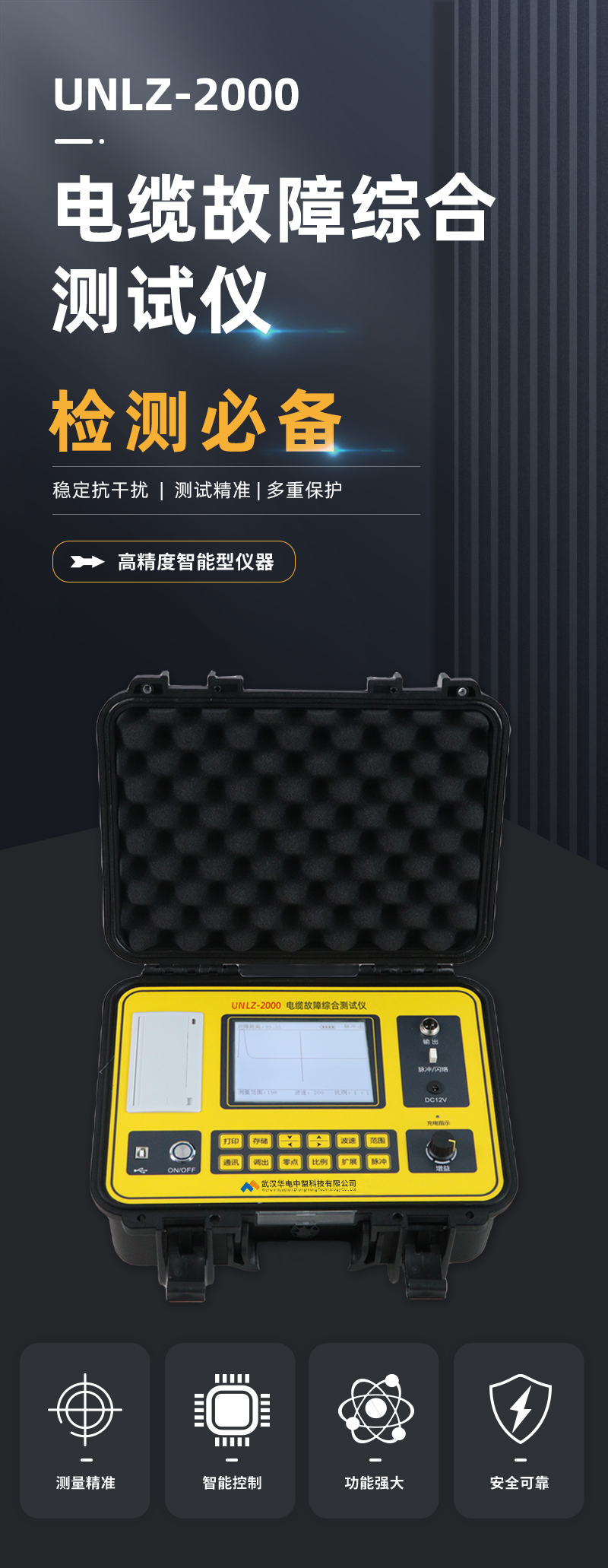

UNLZ-2000电缆故障综合测试仪

执行标准：DL/T849.123-200

产品别称：电缆故障综合测试仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障闪测仪、电缆故障定点仪、电缆路径仪

产品特性：
※更远测试距离：200Km;
※功耗：5VA；
※)定位阻抗范围：0~5MΩ；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

电缆故障综合测试仪

产品特点
UNLZ-2000电缆故障综合测试仪是用于电力电缆发生永久性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。电缆故障综合测试仪（测距仪）用于10kV及以上各电压等级的架空输电线，当发生故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带锂电池，交直流两用，操作方便。

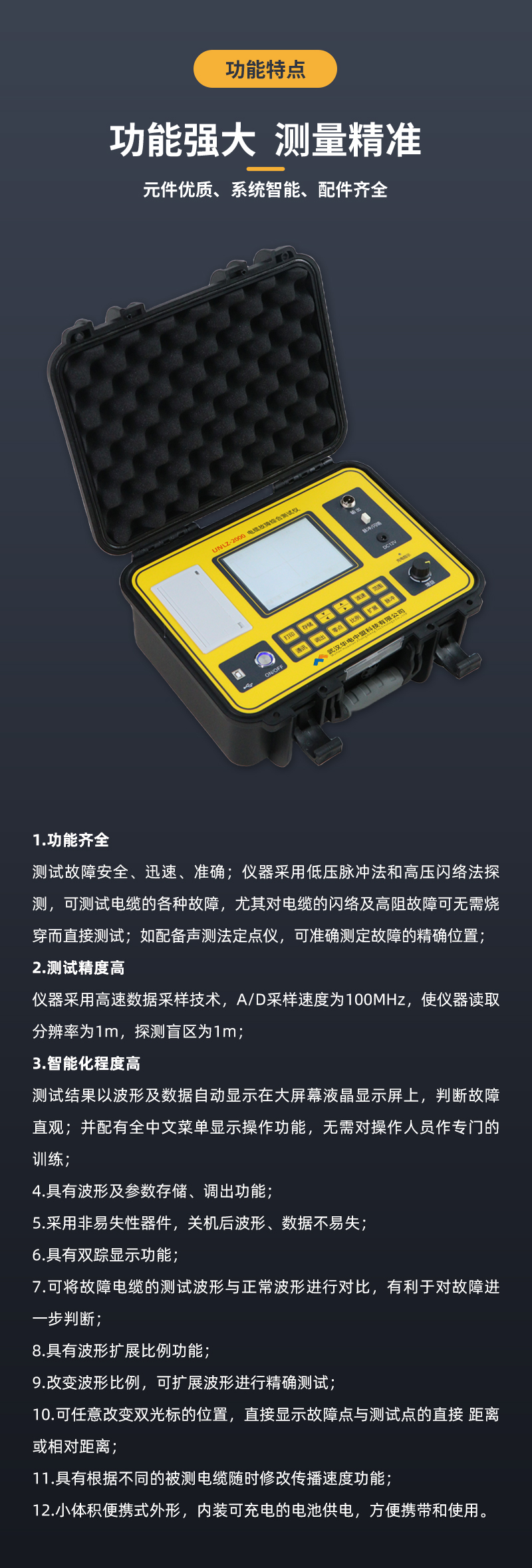

◆电缆故障综合测试仪产品特点
○功能齐全
测试故障安全、迅速、准确；仪器采用低压脉冲法，可测试电缆的各种故障，准确测定故障点到测试点的距离；
○测试精度高
仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m；
○智能化程度高
测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观；并配有全中文菜单显示操作功能，无需对操作人员作专门的训练；
○采用非易失性器件，关机后波形、数据不易失，具有波形及参数存储、调出功能；
○具有双踪显示功能，可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离；
○可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断；
○具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试；
○具有根据不同的被测电缆随时修改传播速度功能；
○小体积便携式外形，内装可充电的锂电池供电，方便携带和使用。
○具有打印功能，能将屏上的图形和数据实时打印出来。
○具有USB接口，通过上位机程序可与电脑进行通讯。

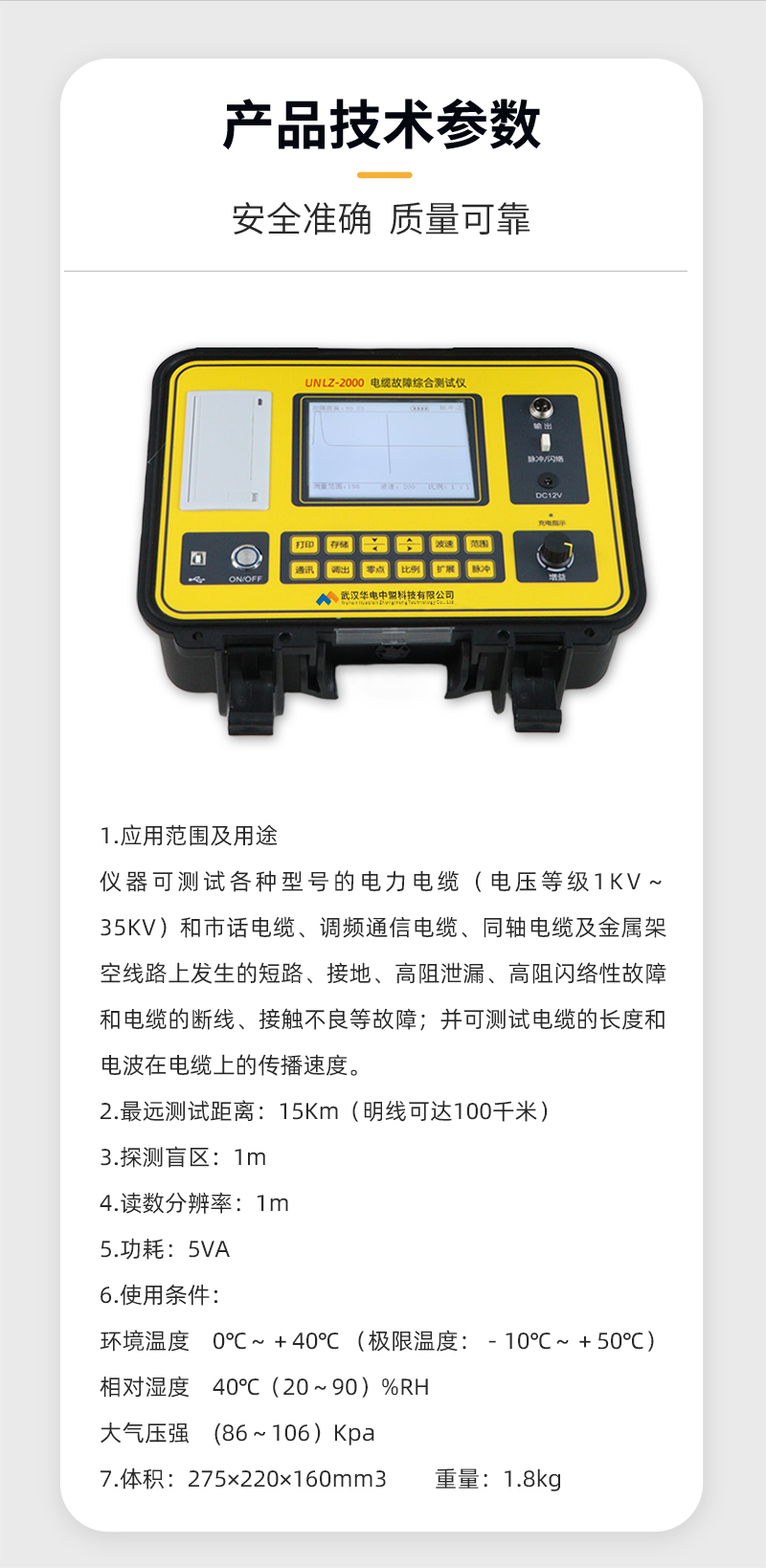

◆电缆故障综合测试仪技术参数
○应用范围及用途
仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、和电缆的断线、接触不良等故障；并可测试电缆的长度和电波在电缆上的传播速度。
适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
○更远测试距离：200Km
○探测盲区： 1m
○读数分辨率： 1m
○功耗： 5VA
○使用条件：环境温度 0℃～＋40℃
（极限温度－10℃～＋50℃）
相对湿度 40℃（20～90）%RH
大气压强（86～106）Kpa
○体积：275×220×160mm3 ○重量：4kg
1.寻迹定位距离：市话电缆为3km，其它线缆可达20km
2.定位阻抗范围：0~5MΩ
3.定位精度：<±10cm
4.埋深探测：<3m
