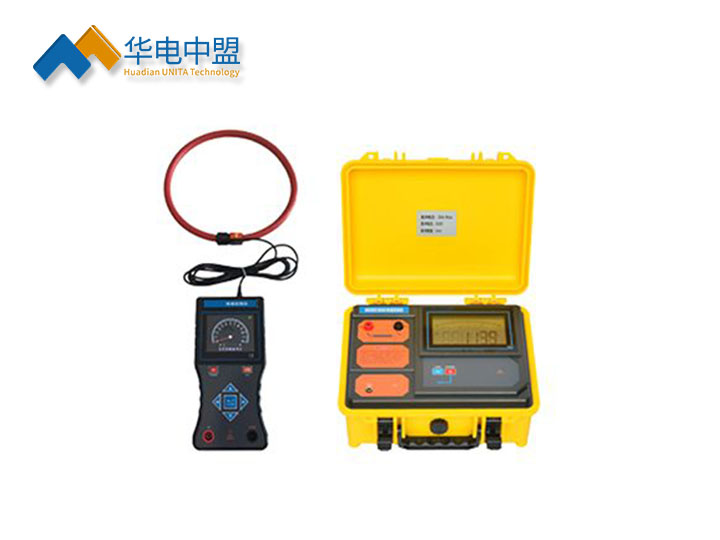

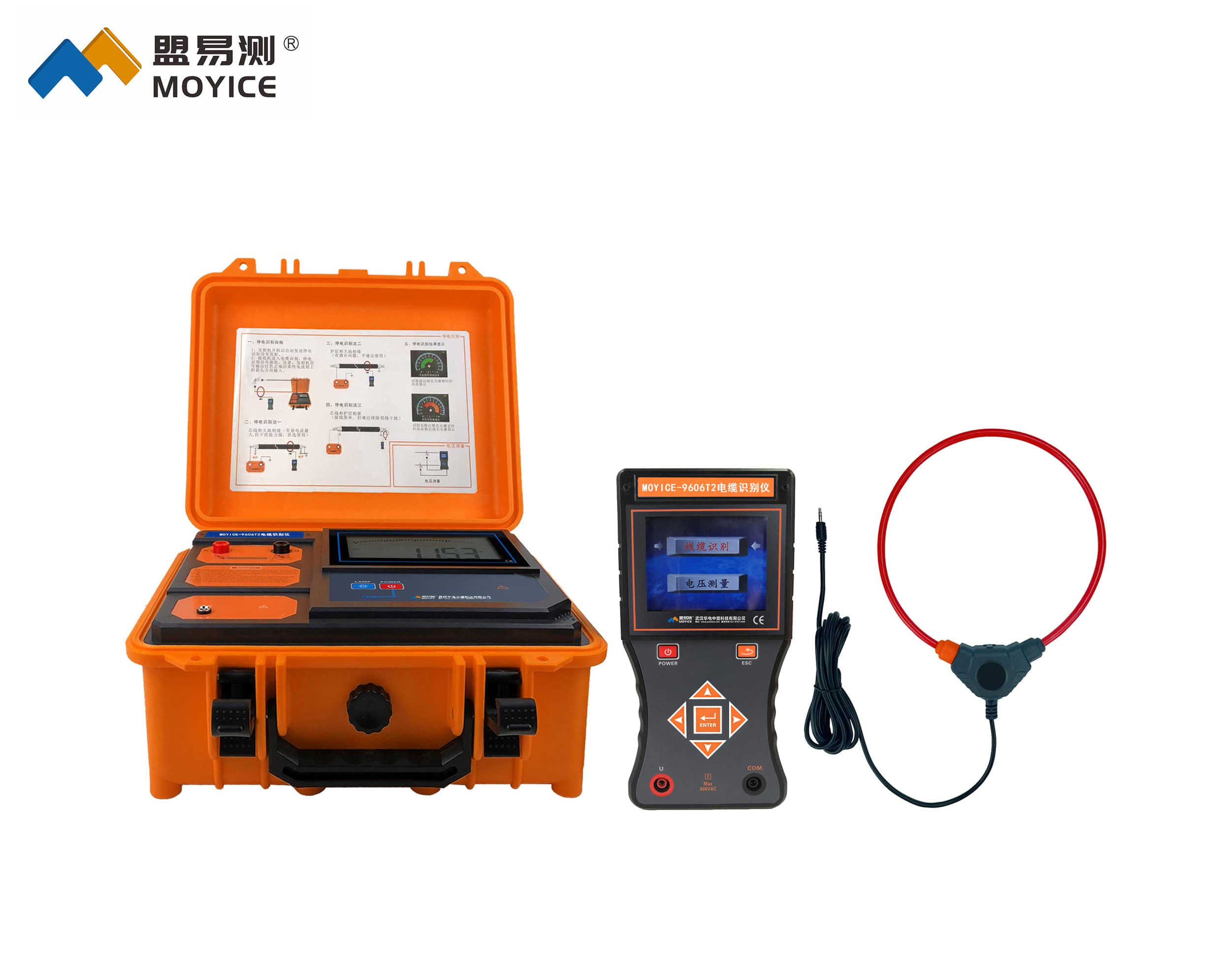

电缆识别仪

影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃～40℃

/

环境湿渡

40%～60%

＜80%

/

被测电压频率

50Hz±1Hz

10Hz～1000Hz

/

接收机工作电压

7.4V±0.5V

7.4V±1V

/

发射机工作电压

11.1V±0.5V

11.1V±1.5V

/

外电场、磁场

应避免

被测电缆位置

被测电缆处于柔性线圈的近似几何中心位置

功    能

产生脉冲编码电流信号；显示剩余电池电压

电    源

11.1V大容量可充锂电池，充满电连续工作约8小时

显示模式

超大LCD实时显示剩余电池电压

脉冲电压

500V

脉冲电流

zui大30A（取决于回路电阻的大小）

脉冲频率

1次/秒

脉冲宽度

2ms

发射信号

棒图动态显示发射信号

测试线长

5米，带鳄鱼夹，红黑各1条

工作温度

-10℃～40℃

存储条件

-20℃~50℃，≤95％RH, 无结露

背光控制

有，白色背光灯

尺 寸

320mm×275mm×145mm

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

仪表质量

发射机：2.5kg

总质量：3.3 kg（含接收机）

外包装尺寸

长宽高400mm×245mm×335mm

电池电量

当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机

充 电 器

12.6V DC充电器

充电接口

圆形充电接口，DC标识

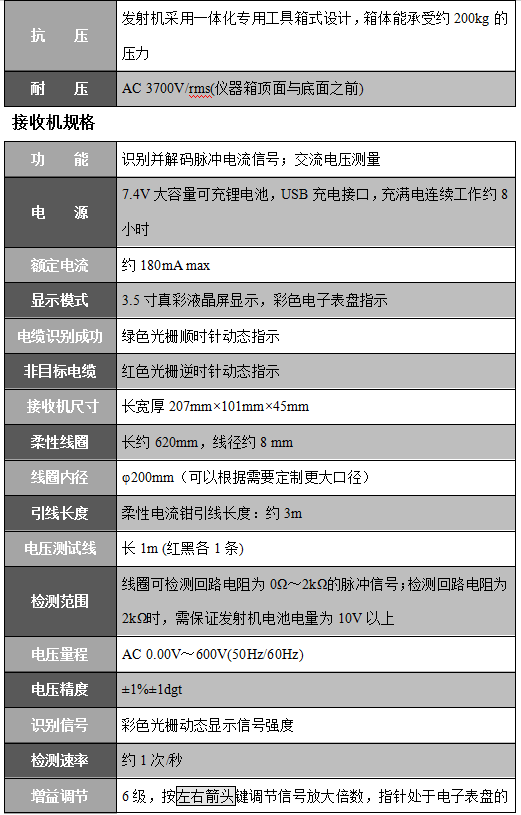

抗 压

发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力

耐 压

AC 3700V/rms(仪器箱顶面与底面之前)

电磁特性

IEC61326(EMC)

参考安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

功    能

识别并解码脉冲电流信号；交流电压测量

电    源

7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时

额定电流

约180mA max

显示模式

3.5寸真彩液晶屏显示，彩色电子表盘指示

电缆识别成功

绿色光栅顺时针动态指示

非目标电缆

红色光栅逆时针动态指示

接收几尺寸

长宽厚207mm×101mm×45mm

柔性线圈

长约630mm，线径6 mm或12.5mm

线圈内径

φ200mm

引线长度

柔性线圈引线长度：2m

电压测试线

长1m (红黑各1条)

检测范围

线圈可检测回路电阻为0Ω～2kΩ的脉冲信号；检测回路电阻为2kΩ时，需保证发射机电池电量为10V以上

电压量程

AC 0.01V～600V(50Hz/60Hz)

电压精度

±1%±1dgt

识别信号

彩色光栅动态显示信号强度

检测速率

约1次/秒

增益调节

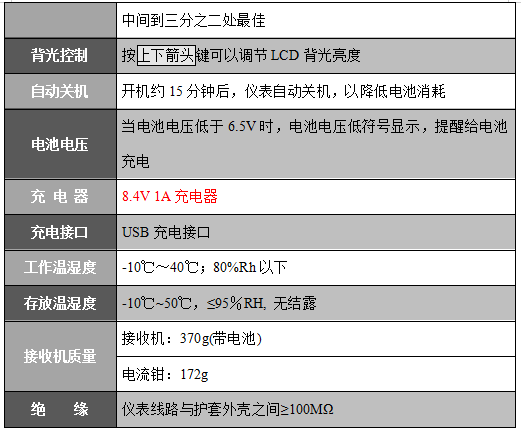

5级，按左右箭头键调节信号放大倍数，指针处于电子表盘的中间到三分之二处zui佳

背光控制

按上下箭头键可以调节LCD背光亮度

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

电池电压

当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电

充 电 器

9V DC USB接口充电器

充电接口

USB充电接口

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃~50℃，≤95％RH, 无结露

接收机质量

接收机：370g(带电池)

电流钳：172g

绝    缘

仪表线路与护套外壳之间≥100MΩ

适合安规

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
