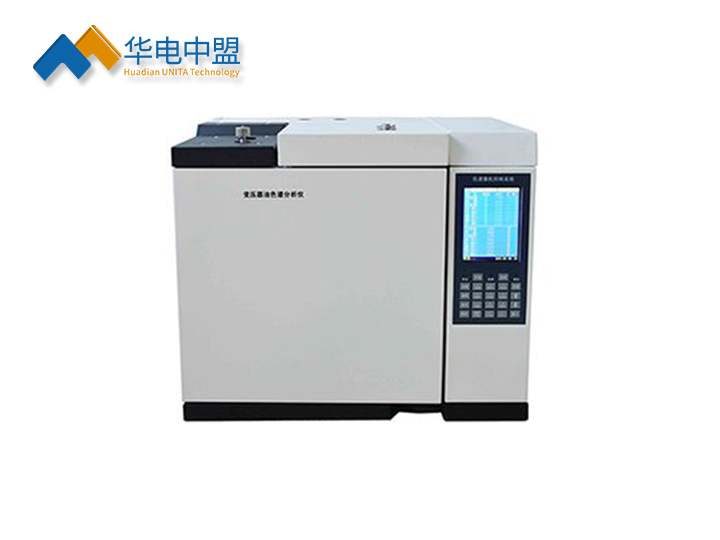

电力系统专用油色谱分析仪由流量控制部件、进样器、色谱柱箱、检测器、温控及检测器电路部件、色谱工作站等部分组成。

基型仪器中部是色谱柱箱，右侧上部是微机温度控制器，右侧下部是FID微电流放大器，仪器左部是流量控制部件及气路面板，柱箱上方右部是离子化检测器安装 位置（基型安装二个火焰离子化检测器）以及热导池检测器（TCD）安装位置，柱箱上方左部是双填充柱进样器或毛细管进样器。

电力系统专用油色谱分析仪是按照能源部标准SD-304-89《绝缘油中溶解气体组份含量测定法（色谱法）》要求，广泛吸收国内外同类仪器的优点而设计的微机控制，性能稳定、电力系统专业色谱仪。仪器采用双柱并联分流系统。基础型为TCD和FID检测器及甲烷转化器，能一次实现油中溶解气体九组分（H2、02、N2、CH4、C2H2、C2H4、C2H6、CO、CO2)的分析
