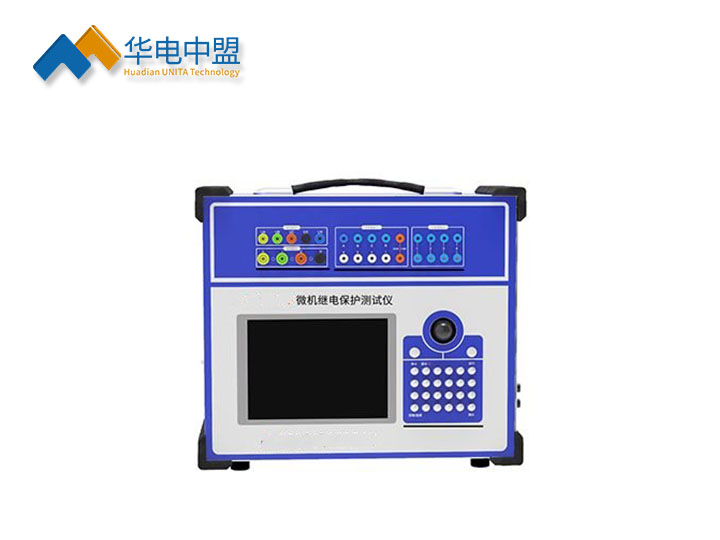

UNJB-902F 三相微机继电保护测试仪

参考标准：GB7261-2008,DL/T624-2010

产品别称：三相微机继电保护测试仪、微机继电保护校验仪，微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪。

产品特性：
※三并电流输出（有效值）:0～120A;
※三并电流更大输出时允许工作时间:10s；
※电流输出:0～±10A / 每相，0～±30A / 三并；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

三相微机继电保护测试仪

产品特点
1.电压电流输出灵活组合型具有标准4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
2.单机操作方便装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。
3.双操作方式除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。
4.新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
5.高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
6.软件功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
7.具有独立专用直流电源输出型装置设有一路110V 及 220V专用可调直流电源输出。
8.接口完整装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；还带有两个USB口和RS232口，可与计算机及其它外部设备通信。
9.完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
10.三相微机继电保护测试仪轻小型高集成单机和一体化结构采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。
三相微机继电保护测试仪产品展示

◆三相微机继电保护测试仪产品特点
1.交流电流输出
•输出精度 0.2级
•相电流输出（有效值） 0～40A
•三并电流输出（有效值） 0～120A
•相电流长时间允许工作值（有效值） 10A
•相电流更大输出功率 420VA
•三并电流更大输出时更大输出功率 900VA
•三并电流更大输出时允许工作时间 10s
•频率范围（基波） 0～1000Hz
•谐波次数 1～20 次
2.直流电流输出
•输出精度 0.5级
•电流输出 0～±10A / 每相，0～±30A / 三并
•更大输出负载电压 20V
3.交流电压输出
•输出精度 0.2级
•相电压输出（有效值） 0～120V
•线电压输出（有效值） 0～240V
•相电压/线电压输出功率 80VA / 100VA
•频率范围（基波） 0～1000Hz
•谐波次数 1～20次
4.直流电压输出
•输出精度 0.5级
•相电压输出幅值 0～±160V
•线电压输出幅值 0～±320V
•相电压/线电压输出功率 70VA / 140VA
5.开关量及时间测量
•开关量输入：8路
•空接点： 1～20mA，24V
•电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
•开关量输出：4对
•DC：220V／0.2A；AC：220V／0.5A
•时间测量：测量范围0.1ms ～ 9999s 测量精度0.1mS
