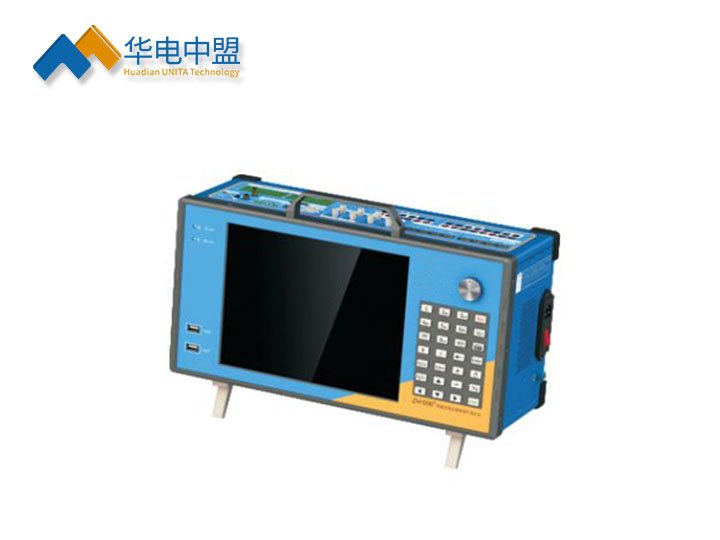

光数字继电保护测试仪

光纤以太网口

4/6/8对×100Mbits/s，ST，多模，1310nm；

IEC61850-9-1/2/LE，Goose，IEEE-1588；

发送离散度：<0.1μs

接收时标精度：<25ns

更大输出流量：＞95M

1588对时精度：<80ns

光纤串口

3/5对×（2~10Mbits/s），ST，多模，850nm；

IEC60044-7/8，FT3；支持曼码或异步串口传输方式；

发送离散度：<0.1μs

接收时标精度：<25ns

同步接口

内置GPS；

1对×IRIG-B/PPS光口，ST，多模，850nm

精度：<400ns

电以太网口

1个，RJ-45，100Mbits/s

小信号输出

12×（0~7.07VAC/0~10VDC），分辨率：1mV；

可定制4~20mA输出类型；

幅值精度：0.1%

相位精度：0.1°

频率精度：0.001Hz

开关量输入

8路，10-250VDC或空接点，自动识别，无极性

开关量输出

8路，空接点/快速开出，交直流开断能力：0.5A，250V

快速开出时间：<10μs

屏幕

10.4’ LED，1024×768

供电电源

AC：220V±15%， 频率：50Hz±10Hz

体积

380 ×130 ×300（mm）

重量：5.5Kg

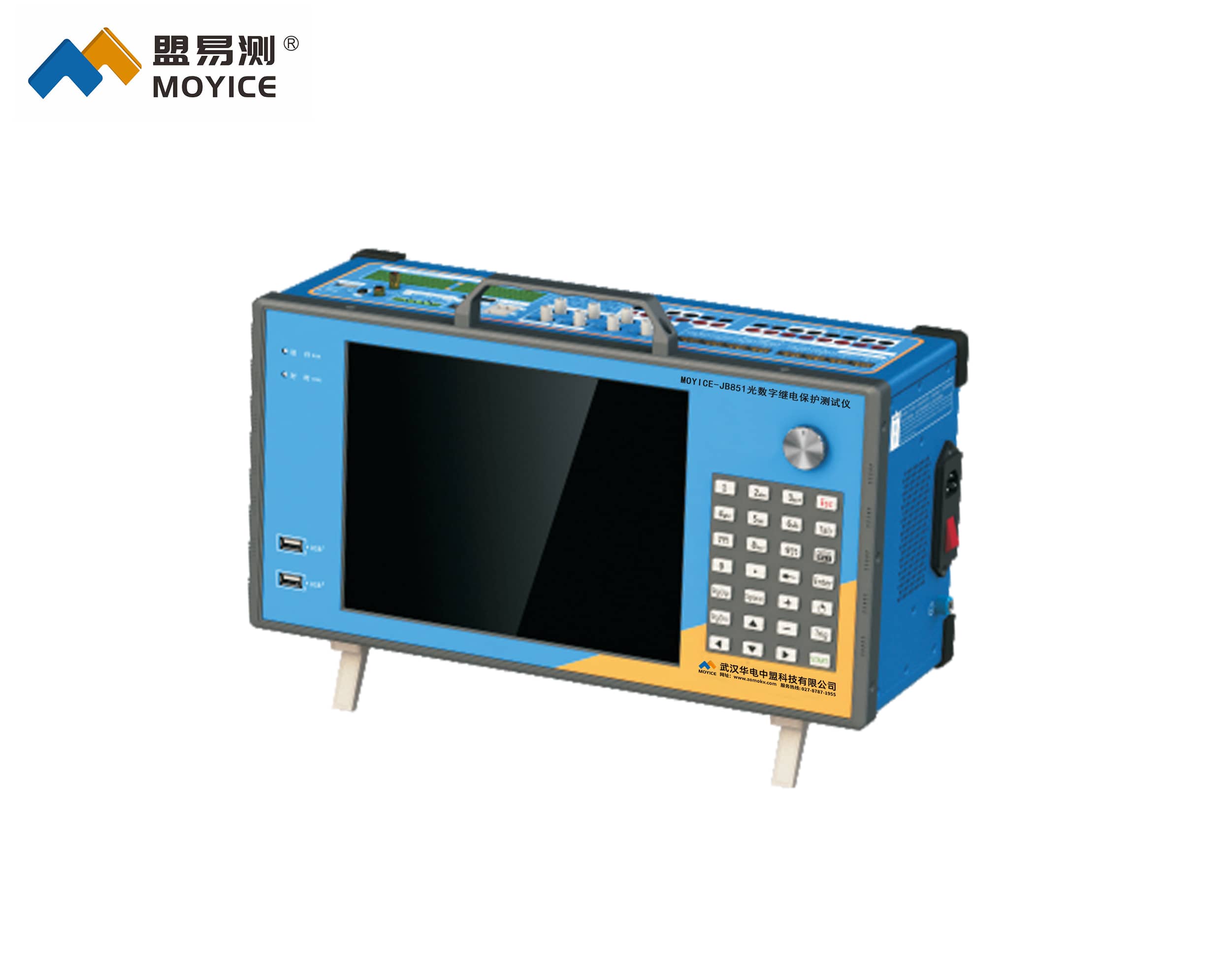

光数字继电保护测试仪

UN-7000/1D

UN7000/3D

光纤网口

● 4/6对

● 8对

光纤串口

● 4/5对

● 3对

同步接口

● 1对

● 1对

模拟小信号

● 12路

● 12路

电流源输出

/

/

电压源输出

/

/

开关量输出

● 8对

● 8对

开关量输入

● 8对

● 8对

辅助直流输出

/

/
