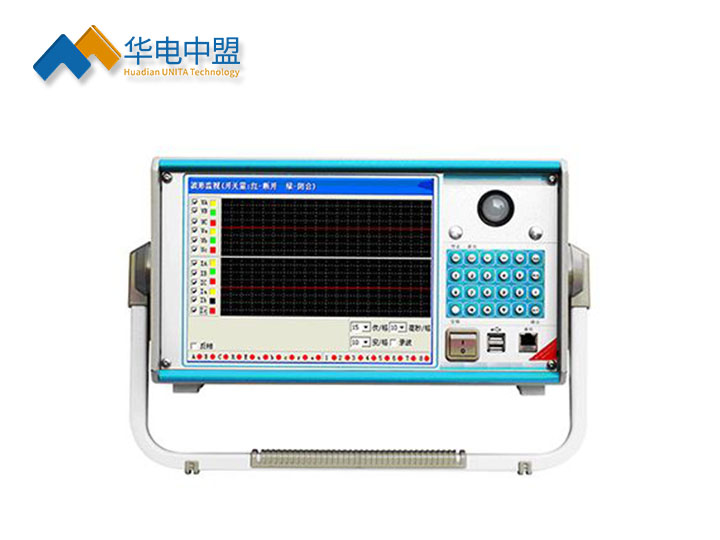

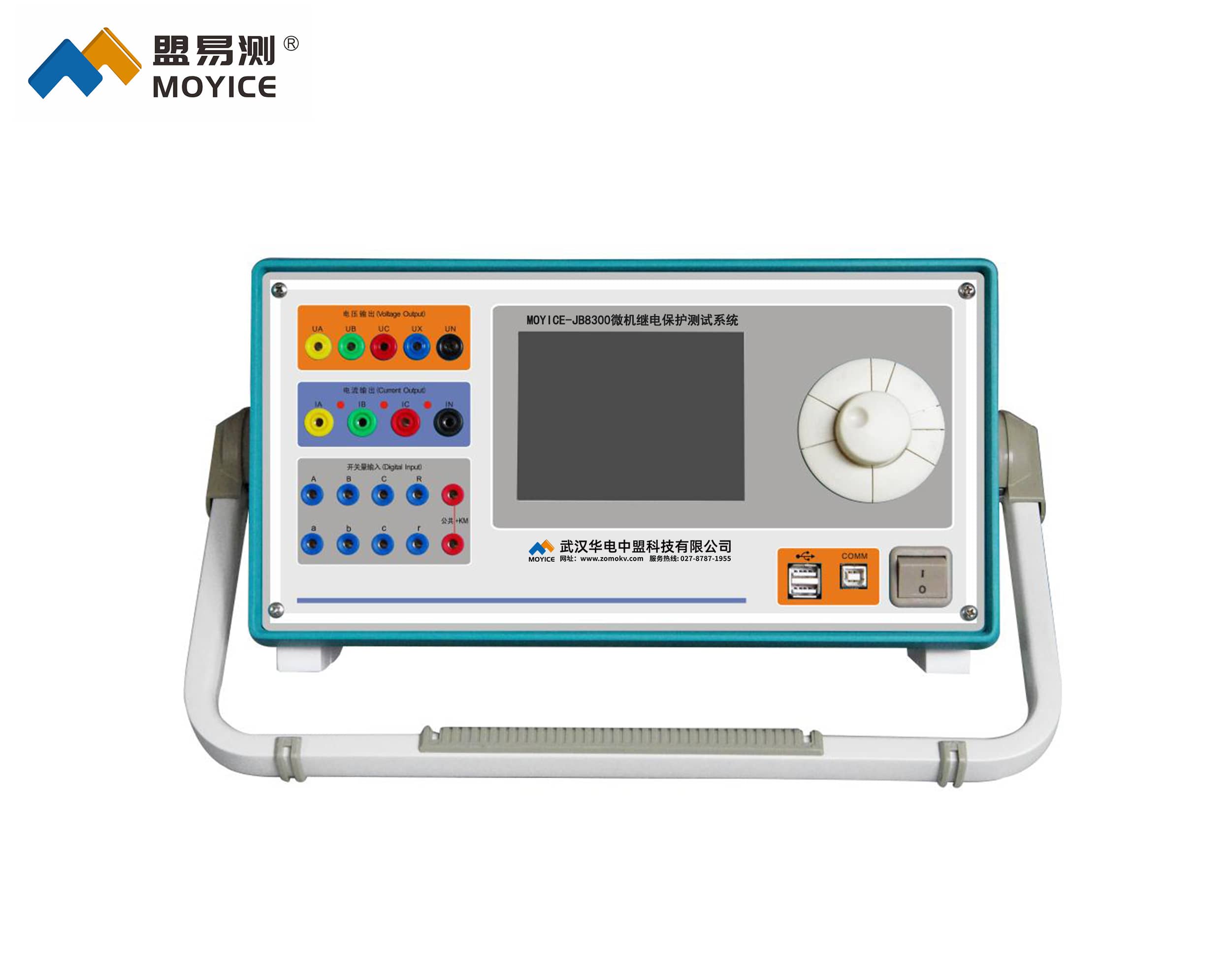

UNITA-1600 微机继电保护测试系统

执行标准：DL/T 624-1997《继电保护微机型试验装置技术条件》

产品别称：微机继电保护测试系统、微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪

产品特性：
※可测试各种备自投和快切装置 ;
※交流电流输出： 6路，每路30A/450VA 六路并联180A/1000VA；
※开入量：10路（无极性,可扩展）；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

微机继电保护测试系统

产品特点
除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。６相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。

继电保护类型	测试项目	建议试验的模块	备注
信号继电器	相应的测试项目	直流试验交直流试验	若是要求交、直流混合输入的中间继电器，请在“交直流试验”模块中测试额定电流太小的信号继电器，可用测试仪的电压回路输出测试
时间继电器
中间继电器
重合闸继电器
其它直流电压、电流继电器
电流继电器	相应的测试项目	交流试验	可在“交流试验”专门的序分量模块中测试序分量继电器也可在“I－t特性”模块（PC软件）中测试反时限继电器
过（欠）电压继电器
序分量继电器
同步检查（或相位比较）继电器
反时限电流继电器
差动继电器	直流助磁特性	差动试验、差动谐波（单机）差动继电器、差动谐波、交直流试验、谐波试验（PC）	试验时请参考说明书中的正确接线
	谐波制动特性
	比例制动特性	差动试验、交流试验（单机）差动继电器、交流试验（PC）
功率（方向）继电器	相应的测试项目	功率阻抗、交流试验（单机）功率方向及阻抗、交流试验（PC）	测试功率（方向）继电器前，应预先确定接线类型，和保护大致的动作边界
阻抗继电器
同期继电器	相应的测试项目	同期低周试验（单机）同期试验、交流试验（PC）	“同期试验”模块单相电压固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出
频率继电器	相应的测试项目	同期低周试验（单机）频率及高低周（PC）	单机试验选择“自动变频”方式时，能测试频率滑差定值

微机保护试验：

	继电保护类型	测试项目	建议试验的模块	备注
线路保护	多段过流	相应的测试项目	交流试验	只要方法得当，用“交流试验”模块能进行大部分继电器和微机保护的试验，应重点学习该模块
	过（欠）电压
	序分量电压电流
	频率装置
	功率方向保护
	断路器失灵启动
	重合闸，重合闸后加速及转换性故障	相应的测试项目	整组试验、线路保护、状态系列、6-35KV线路保护综合测试	要求测试检同期和检无压，用Ux作为待并侧电压输出，6相电压型的测试仪是用Ua代替Ux进行试验
	距离和零序	距离和零序定值校验	距离和零序、线路保护、整组试验、交流试验	“距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值
	距离和零序	阻抗特性	阻抗特性	“距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值
	工频变化量距离	定值校验	距离和零序、线路保护	应设置故障电流足够大，比如10~15A（当为5A制CT时）
	复合电压闭锁（方向）过流	过流、低压、负序电压、灵敏角等	交流试验、6-35KV线路保护综合测试	有的保护的“低电压”和“负序电压”由不同的端子输入，试验时需更换接线
	线路振荡闭锁	相应的测试项目	功率振荡	注意振荡周期和阻抗的设置
	低周、低压减载装置	相应的测试项目	同期低周频率及高低周、6-35KV线路保护综合测试	若其它条件都满足，装置却不能动作，请确认装置是否还需要同时输入电流和开关接点
发变组保护	发电机和变压器差动保护	比例制动特性	差动试验、交流试验差动保护、差动定值、交流试验	发电机差动保护，用“差动保护”进行试验时，可看作接线类型为Y/Y，高、低压侧平衡系数均为1的变压器保护 “差动保护”注重曲线特性搜索，而“差动定值”模块注重差动定值测试，二者结合，能全面测试差动保护
发变组保护		谐波制动特性	差动试验、差动谐波差动保护、差动定值、谐波试验

发变组保护	失磁保护	相应的测试项目	交流试验	只要方法得当，用“交流试验”模块能进行大部分继电器和微机保护的试验，应重点学习该模块。试验时应注意输出的电压电流的夹角
	励磁保护
	变压器复合电压过流保护
	变压器低压过流保护
	变压器过流保护
	变压器启动风冷保护
	变压器过负荷保护
	发电机定子接地保护
	发电机定子过负荷
	发电机电压、频率保护
	发电机逆功率保护
	发电机复合电压过流保护
	发电机匝间保护
	复合电压闭锁（方向）过流（后备）	相应的测试项目	请参见上文“线路保护”部分	请参见上文“线路保护”部分

其它保护	自动准同期装置	相应的测试项目	同期、低周试验（单机）同期试验	做自动调整试验时，测试各开入量必须按说明书要求接线
	备用电源的自动投入装置（快切）	动作逻辑和各开关动作时间	备自投试验、快切试验、状态序列	试验前预想好试验过程，正确接线是试验成功的关键
	母线差动保护	相应的测试项目	交流试验	请参见附录6中“南瑞部分保护”有关BP-2B和RCS-915的说明
	光纤线路差动保护	相应的测试项目	交流试验	试验前先确定装置是否形成“自环”，若是，则保护的动作值应等于其整定值的一半

UNITA-1600 微机继电保护测试系统产品特性：

● 标准12相电压电流完整同时输出，且幅值、相位、频率完全独立调节
● 12通道闭环回采录波监视对本机12通道电压电流输出波形进行回采、监视和录波。可直观方便地监视和观察输出波形失真情况。
● 双操作方式除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。
● 高性能主控制器输出部分采用超高速DSP+FPGA控制，实时信号处理能力极强，传输频带宽，每周输出2400点高精密波形，18位DA转换器。输出波形精度极高，失真小，线性好。
● 高速大容量工控机，10.4”超大屏幕内置嵌入式Windows XPE操作系统，软件系统高度稳定，电子硬盘容量大，任意开关机，绝无系统损坏。装置自带10.4”超大屏幕，显示 ,容量和字体大，效果佳。
● 模块式组合部件结构采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，大量采用精密元器件，并进行了专业化的结构设计。装置可靠性高，EMC性能极佳，且体积小、重量轻、功能全、携带方便。
● 新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，小信号精度极高，波形精致平滑，性能卓越。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。
● 功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。
● 备自投测试及快切功能 10路开入8对开出，可测试各种备自投和快切装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
● 接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。
● 独立可调直流电源设有一路大功率110V 或 220V专用直流电源输出。
● 接口完整装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。
● 内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。
● 完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
● 轻小型高集成单机和一体化结构属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有更高的性能价格比。

UNITA-1600 微机继电保护测试系统技术参数：
● 交流电流输出： 6路，每路30A/450VA 六路并联180A/1000VA
● 交流电压输出： 6路，每路120V/80VA 线电压240V/120VA
● 交流输出精度： 0.1%
● 直流电流输出： 6路，每路±10A/120VA
● 直流电压输出： 6路，每路±160V/80VA
● 直流输出精度： 0.2%
● 相位： 0~360°
● 相位精度： 0.01°
● 叠加谐波： 2~24次谐波
● 输出频率： 0~1200Hz
● 频率精度： 0.001Hz
● 开入量： 10路（无极性,可扩展）
● 开出量： 8对（可扩展）
● 独立直流： DC110V/220V，额定电流1.5A
● 外形尺寸： 420×360×210mm3
● 重量： 19kg
