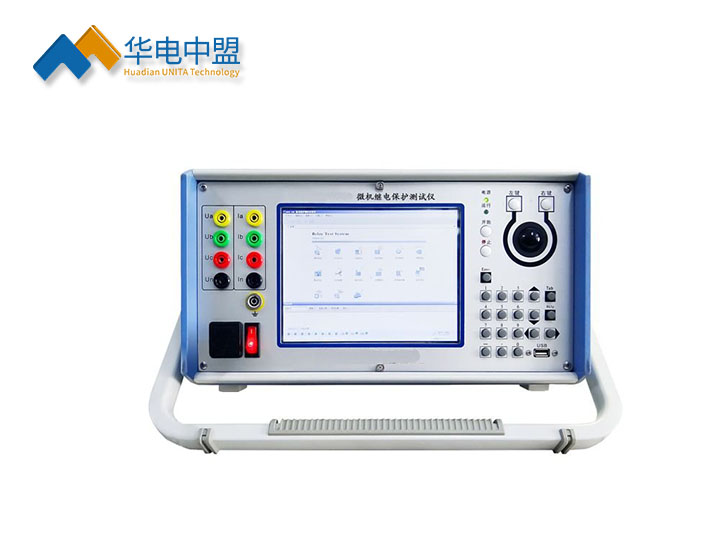

UNJB-6600C六相微机继电保护测试仪

参考标准：GB7261-2008,DL/T624-2010

产品别称：六相微机继电保护测试仪、微机继电保护校验仪，微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪。

产品特性：
※直流电流源:3/6×20A，分辨率：1mA，更大输出功率：300VA/相＜100μs;
※输出频率:0~1000Hz，分辨率：1mHz；
※输出谐波:直流分量，2~20次谐波；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

六相微机继电保护测试仪

用途
UNITA-6600C六相微机继电保护测试仪一体化设计测试仪，六相微机继电保护测试仪内置工控机和嵌入式WinXP操作系统，测试仪人机对话、显示及所有操作通过嵌入机一体化即可完成，不必外接PC机，广泛应用于发电厂、变电站、保护生产厂家、电气化铁路、电力培训院校。

◆六相微机继电保护测试仪产品功能
•电流电压测试：提供手动调节、自动递变、任意控制多种调节方式；提供向量图、相分量、相间量、序分量多种呈现方式，自动转换运算；
•状态序列测试：支持短路计算，提供多种状态切换方式组合；
•定值校验测试：支持零序、负序、过流/速断、距离、工频变化量等分段定值连续测试；
•差动保护测试：可对变压器、母差、发电机、发变组的启动/速断电流、比例制动曲线（斜率、拐点）、谐波制动系数进行定值验证或可视化动态图形扫描；
•谐波叠加测试：可叠加直流分量、2~20次谐波，支持谐波手动调节和自动递变输出测试；
•低周减载测试：可对动作值/时间、df/dt滑差闭锁值、dv/dt滑差闭锁值、低电压/电流闭锁值进行测试；
•同期试验测试：可对动作值/时间、导前角/时间、调压/调频脉宽、电气零点等进行测试；
•系统振荡测试：可模拟旋转/摇摆振荡，可模拟加/减速失步，可模拟叠加故障进行测试；
•整组联动测试：可对保护出口、重合、加速出口时间进行测试，可设置故障转换及转换时刻；
•阻抗特性测试：可对各类保护厂家的阻抗边界进行可视化动态图型扫描，包括圆特性、四边形特性、平行四边形特性等；
•时间特性测试：可对i-t、v-t、f-t、v*/f*-t等一般反时限、非常反时限、超反时限可视化动态图形扫描；
•故障回放测试：支持对Comtrade格式录波文件进行自定义回放测试；
•铁路牵引变差动保护测试：可对电气化铁路牵引变压器的的启动/速断电流、比例制动曲线（斜率、拐点）、谐波制动系数进行定值验证或可视化动态图形扫描，支持Y/△-11变压器、Y/V接线阻抗匹配平衡变压器、Y/A接线阻抗匹配平衡变压器、SCOTT接线变压器、单相V/V变压器、三相V/V变压器、单相变压器等；

◆六相微机继电保护测试仪产品特点
•4/6路电压（0~125V AC）、3/6电流（0~30A AC）同时输出（型号不同，输出路数不同），且幅值、相位、频率完全独立调节；
•采用PowerPC+FPGA平台设计，运算速度快，传输频带宽，12路通道同时叠加10个谐波分量的情况下，仍能保持每周波1000点的输出能，具有更好的暂态响应速度和幅频特性；
•六相微机继电保护测试仪采用新型开关电源模块结合高保真模块式线性功放，既保证小信号精度高，波形精致平滑，又保持仪器轻巧，携带方便；
•测试功能全面，提供递变、状态序列、定值校验（过流、零序、距离等）、差动保护、低周减载、同期、系统振荡、整组试验、工频变化量、2~20次谐波试验等测试功能，人机交互界面友好，自动生成试验报告，可导出Word保存编辑；
•提供短路故障模型自动计算、合闸角控制、非周期分量衰减时间常数等功能；
•提供各类阻抗边界搜索、反时限特性搜索、主变/母差/发电机/发变组差动比例曲线搜索、铁路牵引变差动比例曲线搜索等可视化动态图型测试功能，软件对扫描程序进行优化，耗时短，精度高；
•内置GPS模块，可实现双机同步测试，可进行光纤纵联差动保护试验；
•内置辅助直流输出，110V/220V可切换，可为保护装置供电；
•内置工控机，可单机操作或外联PC操作，操作软件一致；
•散热结构设计合理，硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能

◆六相微机继电保护测试仪技术参数

交流电压源	4/6×125V，分辨率：1mV，更大输出功率：60VA/相	精度：0.1%
交流电流源	3/6×30A，分辨率：1mA，更大输出功率：450VA/相	精度：0.1%
直流电压源	4/6×175V，分辨率：1mV，更大输出功率：75VA/相	精度：0.5%
直流电流源	3/6×20A，分辨率：1mA，更大输出功率：300VA/相	精度：0.5%
输出频率	0~1000Hz，分辨率：1mHz	精度：0.001Hz
输出相位	0~359.999°，分辨率：0.001°	精度：0.2°
输出谐波	直流分量，2~20次谐波
电流、电压同步性		＜20μs
辅助直流输出	110V/220V DC，可切换
同步接口	内置GPS；	精度：<1μs
电以太网口	1个，RJ-45，100Mbits/s
开关量输入	8路，10-250VDC或空接点，自动识别，无极性
开关量输出	8路，空接点/快速开出，交直流开断能力：0.5A，250V	快速开出时间：<10μs
屏幕	8.4’ LED，1024×768
供电电源	AC：220V±15%，频率：50Hz±10Hz
体积	360 ×200 ×415 （mm）	重量：13.5~15.0Kg

◆六相微机继电保护测试仪产品选型

	UNITA-6300-13D	UNITA-6300-34D	UNITA-6300-66D
电流源输出	● 1×（0~90A）	● 3×（0~30A）	● 6×（0~30A）
电压源输出	● 3×（0~125V）	● 4×（0~125V）	● 6×（0~125V）
开关量输出	● 8对	● 8对	● 8对
开关量输入	● 8对	● 8对	● 8对
辅助直流输出	● 1路	● 1路	● 1路
