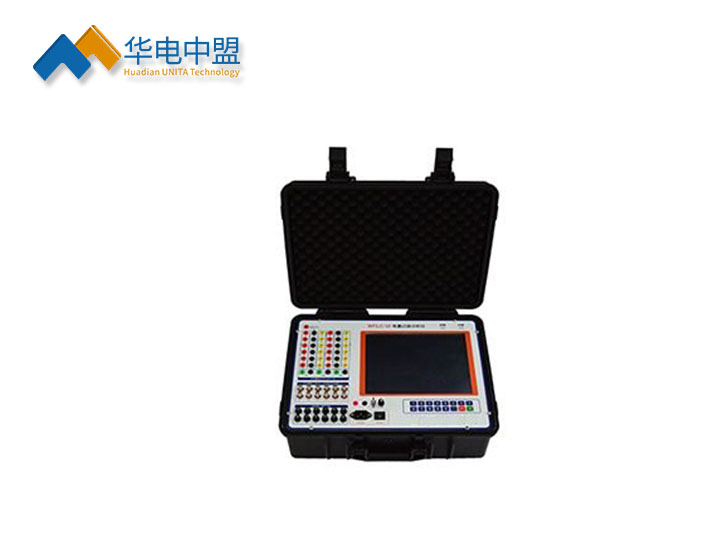

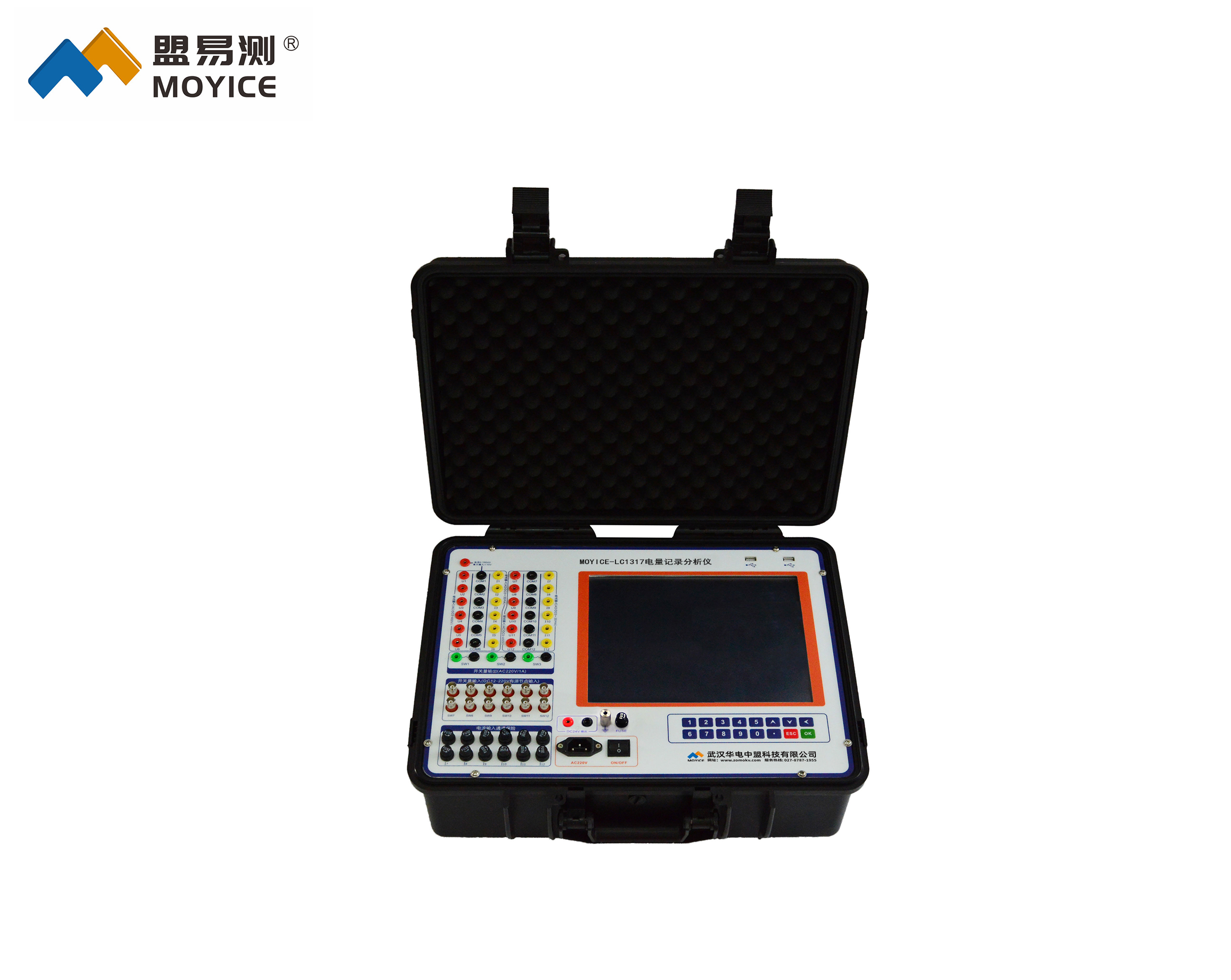

MOYICE-LC1317电量记录分析仪

◆MOYICE-LC1317电量记录分析仪简述

仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。
仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，最高采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

◆MOYICE-LC1317电量记录分析仪技术参数

1 12路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道最大允许输入电压<10V）
2 电压通道输入范围，电压或电流信号类型选择，通过软件选择
3 信号采集误差：   -400V~400V 误差<0.5V
-200V~200V 误差<0.2V
-10V~10V 误差<0.01V
-20mA～20mA    误差<0.02mA
-100mV~100mV   误差<0.2mV
4 间接计算数据误差：
频率测量30-170Hz 误差<0.1Hz
有功功率，无功功率测量：0.5%RDG+0.05%FS
直接法测量发电机功角误差<3度
间接法测量发电机功角误差<8度
5 12路有源节点开关量测量通道，开关量信号范围DC12-220V
6 3路开关量输出通道，开出量最大开断能力AC220V/1A
7 分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据
8 2个USB口用于数据下载或键盘/鼠标输入
9 12.1寸大彩屏显示，触摸屏方式实现人机交互
10 仪器自带8G数据存储空间
11 采样通道输入阻抗
-10V~10V电压档位 输入阻抗820K欧
-200V~200V电压档位 输入阻抗820K欧
-400V~400V电压档位 输入阻抗820K欧
-20mA~20mA电流档位      输入阻抗50欧
-100mV~100mV电压档位   输入阻抗 >10M
