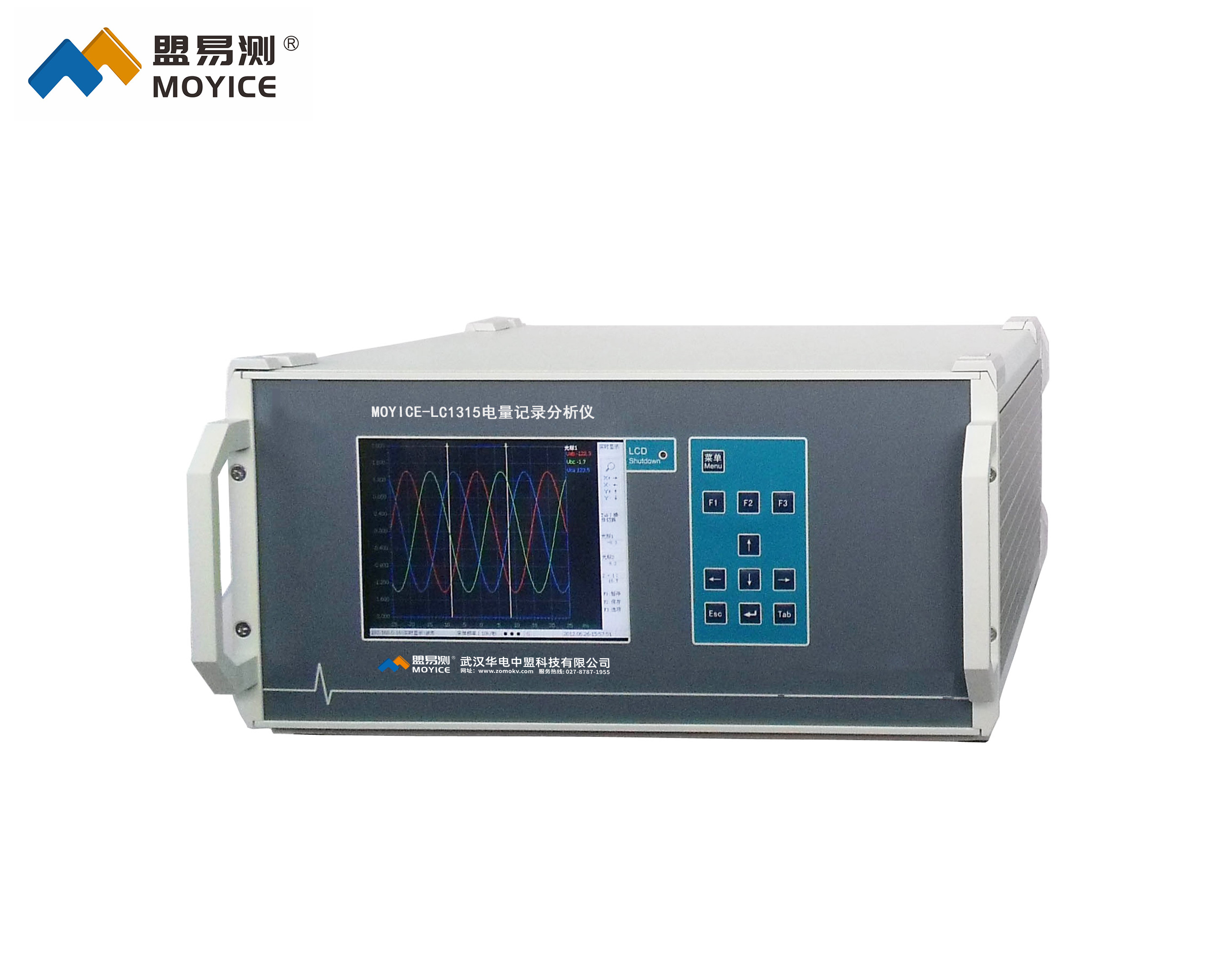

◆MOYICE-LC1315电量记录分析仪简述
电气隔离18路模拟量、16路开关量同步采样
输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。
灵活的采样频率
电量记录分析仪允许选择从 10K/s 到 100K/s 的多种采样频率，以满足不同应用需要。最高采样频率为100K/s（2路模拟通道、16路开关通道），当18路模拟量、16路开关量全部打开时，电量记录分析仪的采样频率为10K/s。
实时有效值计算
电量记录分析仪对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。
实时派生量计算
用户可以定义最多达24个派生量，包括频率、有功、无功等多个类型。电量记录分析仪进行无延迟的派生量计算。
对接入通道、派生量实时监视，多种故障启动方式
在任何运行状态下，电量记录分析仪都根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机（PC机），电量记录分析仪即时通知上位机。
发电机总启动电气试验功能
连接PC机，电量记录分析仪可以进行发电机总启动电气试验，包括发电机、励磁机的短路、空载试验，励磁调节器特性试验等。
实时监测
实时谐波分析、实时波形显示、矢量图画面。
6.4＂TTF显示屏
分辨率为640*480
串行口通讯RS-232C
可以定制为半双工时序，可通过RS232/485转换器接入RS-485总线。
10/100Mbps局域网接口
电量记录分析仪具备1个局域网接口，可以直接连接PC机，也可接入局域网。
PC软件
PC软件运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。
◆MOYICE-LC1315电量记录分析仪技术参数
1. 18路同步采样模拟通道
模拟通道A/D分辨率 ： 16位
有效值准确度： 0.2%
电量记录分析仪装有6个模拟信号处理模块，每个模块由3路模拟通道组成。
模块种类：
输入特性：
|
信号类型 |
输入阻抗 |
|
AC150V |
> 80kΩ |
|
AC500V |
> 300kΩ |
|
AC10A |
< 0.05Ω |
|
DC±2000V |
> 2.0MΩ |
|
DC±500V |
> 500kΩ |
|
DC±100V |
> 100kΩ |
|
DC100mV |
> 8kΩ |
|
转速信号(1:1/1:60) |
> 300kΩ(50Hz) |
|
DC±10V |
> 15kΩ |
|
DC4-20mA |
120Ω |
6个模块的种类配置、量程，可根据用户要求调整，或可根据用户要求提供其他种类模块。
2. 16路同步采样开关量通道
标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。
3. 24路实时派生量
电量记录分析仪最多可设置24路派生量，各类型的准确度如下表所示。派生量的具体种类、算法请参见“3.4 派生量”。
|
类型 |
准确度 |
备注 |
|
频率 |
±0.02Hz |
|
|
有功功率 |
0.5% |
cosφ1.0–0.5 电压＞50% 电流＞10% |
|
无功功率 |
0.5% |
sinφ1.0–0.5 电压＞50% 电流＞10% |
|
功率因数 |
1.0% |
|
|
正序 |
1.0% |
|
|
负序 |
1.0% |
|
|
零序 |
1.0% |
|
|
两相负序 |
1.0% |
|
|
相角差 |
±0.3° |
|
|
实测功角 |
±0.3° |
|
|
两矢量差 |
0.5% |
|
|
两矢量和 |
0.5% |
|
|
线路功角 |
±0.3° |
|
|
交流阻抗 |
0.5% |
|
|
同期压差 |
1.0% |
