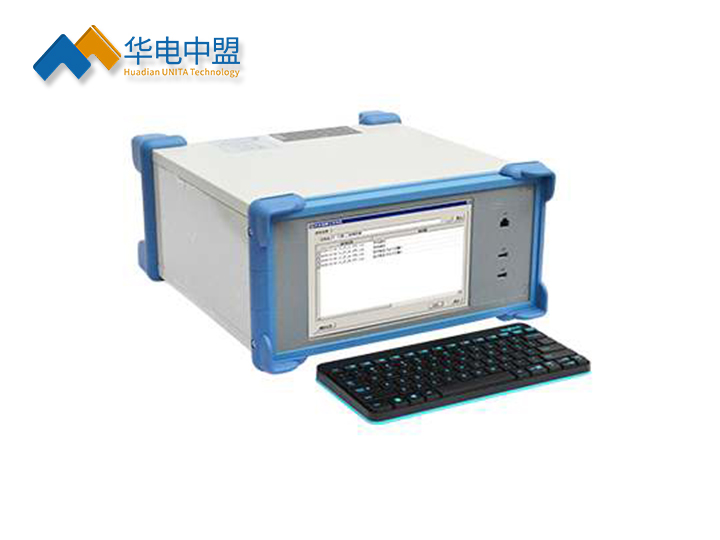

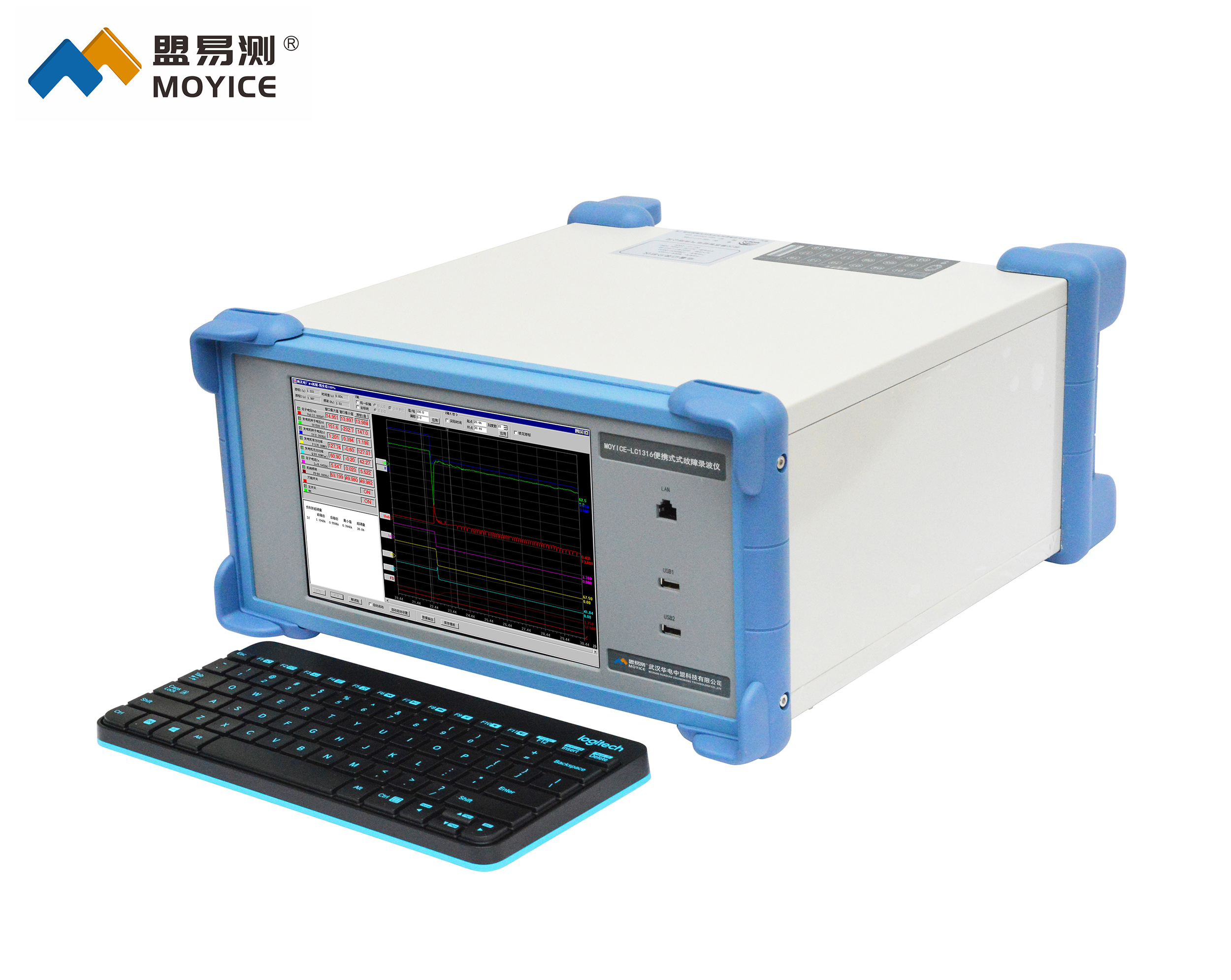

◆MOYICE-LC1316便携式式故障录波仪简述
MOYICE-LC1316是集成了电气试验、故障录波、综合电力监测功能的便携式仪器，采用一体机结构，内置高性能的处理、采集、运算和通讯组件，可用于电力系统各个环节的稳态测量和暂态记录分析。
MOYICE-LC1316配置了多种模拟通道，全部采用电气隔离技术，直流通道隔离耐压达DC6000V；模拟通道类型包括交流电压、交流电流、直流电压、直流电流、转速信号等，覆盖了电力系统各个环节的电气信号类型。开关输入信号类型包括有源、无源两种。开关输出信号为继电器节点。
MOYICE-LC1316具备功能完备的集成软件，包括了录波、试验、监测、长时记录等功能。配套提供的远程机（上位机）软件可通过局域网与MOYICE-LC1316连接，实现设备的远程操作。
MOYICE-LC1316主要功能包括：
实时监测：MOYICE-LC1316接入了18/24路模拟量、16路开关量。
实时显示波形、谐波、矢量图、IEC104遥测量，并实时计算模拟量有效值、派生量（频率、有功、无功、功角、零序、负序等）。
发电机电气试验：多种发电机特性测试试验项目，包括发电机空
载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。
故障录波：具备完整的故障录波器功能，按预定义的故障判据监
测实时信号，在符合判据时启动波形录制。可在电力系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化过程。
长时录波：长时间连续记录模拟量的波形和有效值、开关量状态。
最长可记录180天，最高可选采样频率为10kHz。
热工与汽机：汽机录波试验是连续记录并绘制选定参量的模拟量
有效值、派生量及开关量状态的曲线。记录时长最长可设置为6小时，汽机录波试验可用于记录信号的动态过程。
IEC104遥测：为完成AGC/AVC/SVG/SVC等设备的测试，配置了
IEC104遥测量读取功能，可读取AGC装置的控制量设定值，如功率设定值、电压设定值等，以进行装置的性能评测。
◆MOYICE-LC1316便携式式故障录波仪技术参数
1 常规参数
|
硬件配置 |
显示屏 |
10.1" TFT；分辨率：1280×800 |
|
存储 |
硬盘200GB，内存4GB |
|
|
通讯接口 |
1个10/100M接口、2个USB接口 |
|
|
通 道 数 |
模拟量 |
18路/24路可选 |
|
开关量 |
16路 |
|
|
派生量 |
64路 |
|
|
输入通道 |
定频采样 |
10k，20k，50k，100kHz可选 |
|
安全性 |
电气隔离耐压DC6000V |
|
|
工作电源 |
交流电源 |
额定电压：单相220V，50Hz,允许偏差-15%～+15% |
|
直流电源 |
额定电压：220V，允许偏差-15%～+15% |
|
|
结构 |
机箱尺寸（mm） |
453(宽) ×235(高)×425(深) |
|
重量 |
14kg(含铝合金包装箱) |
|
|
环境 |
工作温度 |
0～+60℃，相对湿度5～95% |
|
存储环境 |
-40～+85℃，湿度95rh%以下（不凝结） |
表2.2
|
技 术 指 标 |
A/D分辨率 |
16位 |
|||
|
有效值准确度 |
交/直流 电压通道 |
交/直流 电流通道 |
交流 电流钳 |
直流 电流钳 |
|
|
0.2% |
0.2% |
0.2% |
1% |
||
|
通 道 类 型 |
交流信号 |
用RMS（均方根）算法计算有效值 |
|||
|
直流信号 |
用平均值算法计算有效值 |
||||
|
转速信号 |
处理并提取过零点信息，计算转速、功角等参量 |
||||
|
4～20mA信号 |
用平均值算法计算有效值 |
||||
|
测 量 范 围 |
交流电压通道 |
AC150V～AC1000V |
|||
|
交流电流通道 |
直接接入 |
AC10A |
|||
|
电流钳 |
AC1A～AC200A |
||||
|
直流电压通道 |
DC±100mV、DC±2000V |
||||
|
直流电流通道 |
直接接入 |
DC±200mA |
|||
|
霍尔电流钳 |
DC±100A |
||||
|
转速通道 |
光电传感器或涡流传感器；1:1或1:60 |
||||
模块型号详见“附录A”，模拟通道输入特性详见“附录B”。
3 派生量
MOYICE-LC1316最多可设置64路派生量，各类型的准确度如表2.3所示。派生量的具体类型及设置参见“5.1 参量设置\派生量”。
表.3 派生量
|
类型 |
准确度 |
|
频率 |
±0.02Hz |
|
有功功率 |
0.5%，cosφ1.0～0.5 电压＞50% 电流＞10% |
|
无功功率 |
0.5%，sinφ1.0～0.5 电压＞50% 电流＞10% |
|
两矢量差，两矢量和，交流阻抗 |
0.5% |
|
0.5% |
|
|
功率因数，正序，负序，零序，两相负序 |
1% |
|
相角差，实测功角，线路功角 |
±0.3° |
|
计算功角 |
±1.5° |
|
标量和，标量差，一次函数 |
由引用参量决定 |
4 开关量通道
|
