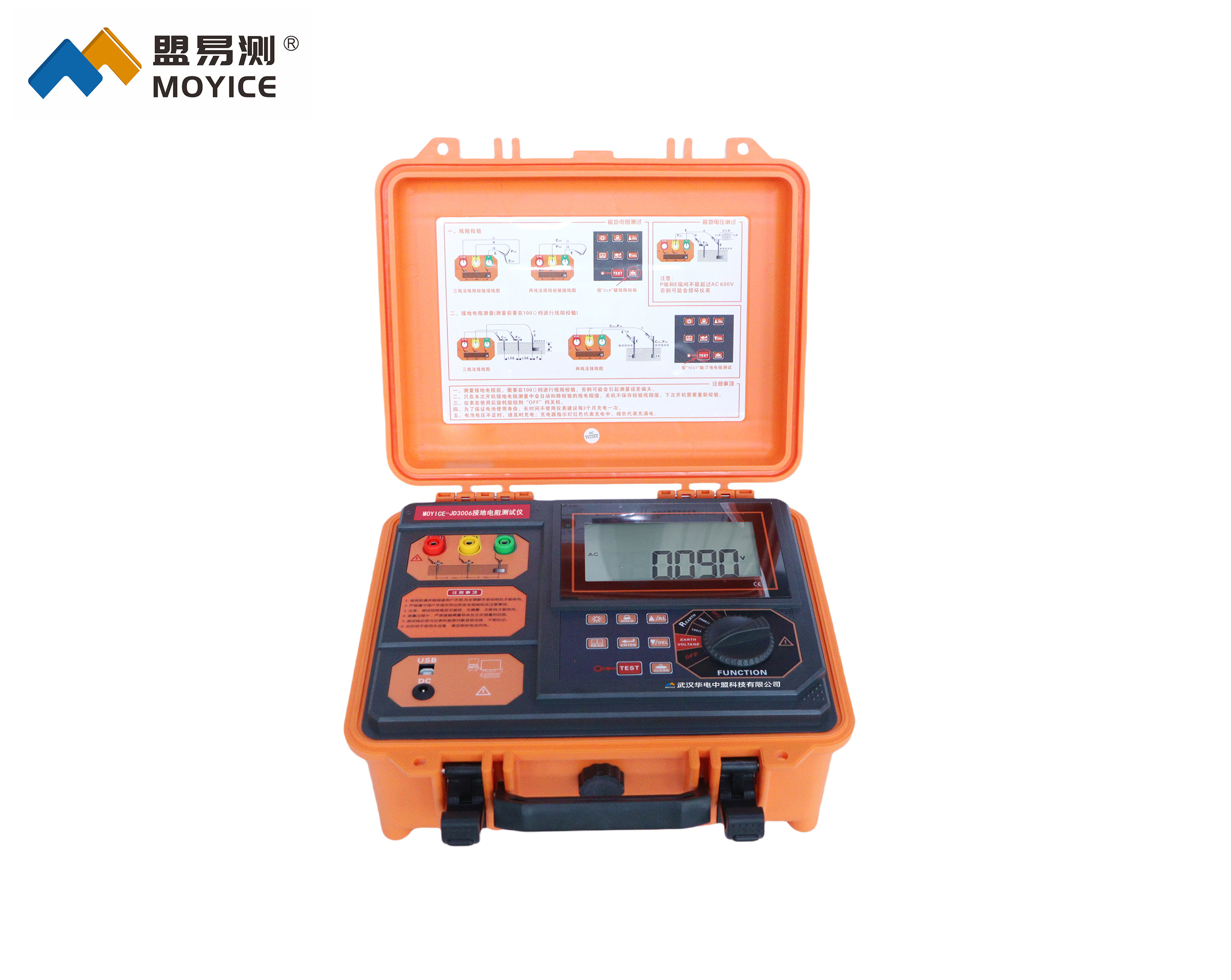

MOYICE-JD3006接地电阻测试仪

功    能

 接地电阻、接地电压、低值电阻测量

电    源

 11.1V 2600mAH可充锂电池

背    光

 可控白屏背光，适合昏暗场所使用

测量方式

 精密三线法、简易二线法测量接地电阻

测量方法

 接地电阻测量：额定电流变极法

 对地电压：平均值整流(P-E接口间)

量    程

 接地电阻： 0.000Ω～200KΩ

 接地电压： 0.000V～600V（50Hz/60Hz）

分 辨 率

 0.001Ω; 0.005V

精    度

 二三线法测量接地电阻(R)：

 1.  0.000Ω～10.00KΩ：±2%rdg±5dgt

 2.  10.0K~100.0KΩ：  ±3%rdg±5dgt

 3.  100.0K~200.0KΩ： ±3.5%rdg±5dgt

 注： 干扰电压5V时的附加误差≤±5%rdg±5dgt

 接地电压：±2%rdg±3dgt（50Hz/60Hz）

测试电压波形

 正弦波

测试频率

 412Hz、825Hz、1280Hz

测试电流

 0.000Ω~100.0Ω档： 约20mA恒流

 100Ω~10.00KΩ档： 约3.0mA恒流

 10.0KΩ~200.0KΩ档： 约0.25mA恒流

开路测试电压

 AC 90V max

显示模式

 超大LCD显示

测量指示

 测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

 128mm×75mm

LCD显示域

 124mm×67mm

产品尺寸

 仪表尺寸： 约320mm(长)×270mm(宽)×145mm(高)

 外包装尺寸：约400mm*245mm*335mm

测 试 线

 3条：红色15m，黄色10m，绿色5m各1条

简易测试线

 2条：红色1.6m，绿色1.6m各1条

辅助接地棒

 2根：约φ10mm×200mm

测量时间

 对地电压：约2次 /秒   接地电阻：约6秒/次

测量次数

 5000次以上(短路测试，测1次，停30秒再测)

线路电压

 AC 600V以下测量

通讯接口

 具有USB接口，存储数据可以通过软件上传电脑

通 讯 线

 USB通讯线1条，长1.5m

数据保持

 保持数据时“HOLD”符号指示

数据存储

 300组，“HOLD”存储指示，存储已满显示“FULL”符号

数据查阅

 查阅数据时“READ”符号指示

溢出显示

 超量程溢出时“OL”符号指示

干扰测试

 自动识别干扰信号；测量时P-E间干扰信号电压高于5伏LCD显 示“NOISE”符号

报警功能

 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

电池电压

 当电池电量不足时，仪器低电报警，显示电池电压低符号，提 醒用户及时充电

自动关机

 没有任何操作时，约15分钟后自动关机

功    耗

 背光：25mA max(单独背光耗电)

 待机：35mA max(开机后背光关闭)

 测量：150mA max(背光关闭)

质    量

 仪表：约2.645kg(含电池)

 总质量：约5.95kg(含包装)

工作温湿度

 -10℃～40℃；80%rh以下

工 具 箱

 军用工具箱设计，可承重200kg

存放温湿度

 -20℃～60℃；70%rh以下

过压保护

 C-E端口间 AC 600V

 P-E端口间 AC 600V

 P-C端口间 AC 600V

绝缘电阻

 >500MΩ (测试线与机壳间)

耐    压

 AC 10.0kV/50Hz 1min
