当前位置：首页 > 产品展示 > 四、高压耐压试验设备 > UNVLF型 0.1Hz程控超低频高压发生器更新时间：2024-10-17

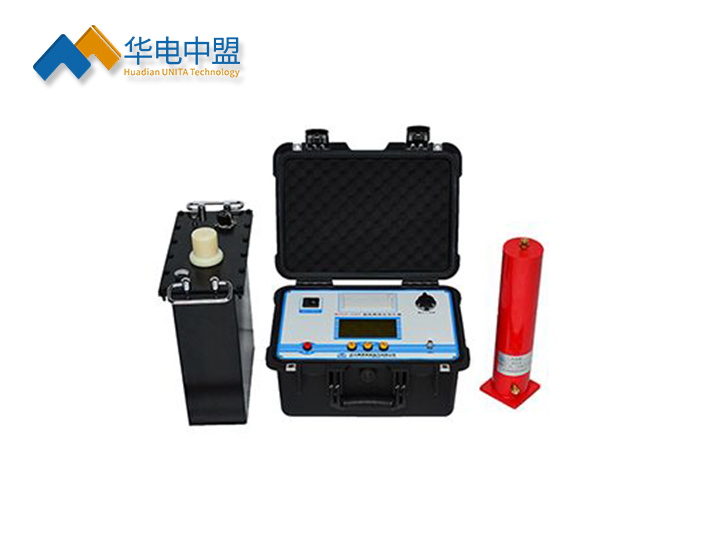

UNVLF型 UNVLF型 0.1Hz程控超低频高压发生器

执行标准：JB/T 5440-1991

产品别名：程控超低频高压发生器、超低频耐压测试仪，超低频电缆耐压测试仪，超低频发电机耐压测试仪，超低频电动机耐压测试仪，绝缘耐压测试仪，超低频交流耐压试验仪

产品特性：
※温湿度显示、GPS定位功能;
※广泛用于电缆、大型高压旋转电机的交流耐压试验之中；
※电压波形失真度：≤5％；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

程控超低频高压发生器

产品用途
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要更大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

程控超低频高压发生器特点：
本产品接合了现代数字变频xianjin技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

程控超低频高压发生器均能克服这样一些不足之处，并具有如下特点：
1、额定电压小于或等于100kV的超低频采用单联结构一台升压器，使整体重量大大减轻，带载能力增强。
2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

UNVLF型 0.1Hz程控超低频高压发生器

型号	额定电压	带载能力	电源保险管	产品结构、重量
UNVLF-30	30kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏升压器：25㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
UNVLF-40	40kV （峰值	0.1Hz,≤1.1µF	10A	控制器：4㎏升压器：25㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
UNVLF-50	50kV （峰值）	0.1Hz,≤1.1µF	15A	控制器：4㎏升压器：35㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
UNVLF-60	60kV （峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏升压器：45㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
UNVLF-80	80kV （峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏升压器：45㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
UNVLF-100	100kV （峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏升压器：60㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF

1、输出额定电压：参见表1
2、输出频率：0.1Hz、0.05Hz、0.02Hz
3、带载能力：0.1Hz 更大1.1µF
0.05Hz更大2.2µF
0.02Hz更大5.5µF
4、测量精度：3%
5、电压正，负峰值误差：≤3％
6、电压波形失真度：≤5％
7、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

UNVLF型 UNVLF型 0.1Hz程控超低频高压发生器
