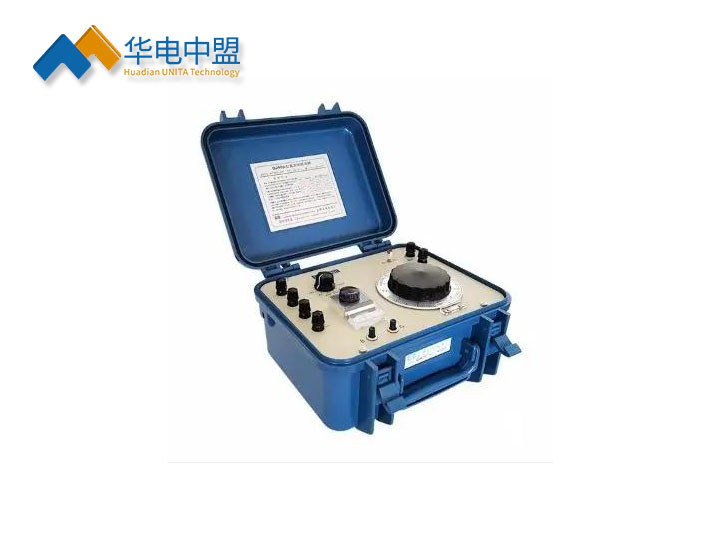

QJ44双臂电桥

执行标准：GB6587、ZBY164-83

产品别称：双臂电桥、直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪

产品特性：
※适用于工矿企业、实验室或车间现场，对直流低值电阻作准确测量;
※内附稳压源及电子检流计，接上市电即可工作；
※有效量程：0.0001～11欧姆；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

双臂电桥

产品用途
QJ44型携带式直流双臂电桥，内附集成电路电子检流计和内附工作电源。适用于工矿企业、实验室或车间现场，对直流低值电阻作准确测量。如用来测量金属导体的导电系数、接触电阻、电动机变压器的电阻值，以及其它各类直流低电阻，本仪器按ZBY164-83国家专业标准生产。
环保型QJ44双臂电桥内附稳压源及电子检流计，接上市电即可工作。

◆QJ44双臂电桥注意事项和维修保养
1、在测量电感电路的直流电阻时，应先按下“B”开关，再按下“G”开关，断开时应先断开“G”，后断开“B”。
2、测量0.1欧姆以下值时，“B”开关应间歇使用。
3、在测量0.1欧姆以下阻值时，C1、P1、C2、P2线栓到被测电阻之间的连接导线电阻为0.005Ω～0.01Ω测量其它阻值时，连接导线电阻可大于0.5欧姆。
4、电桥使用完毕后，“B”与“G”开关应放开，避免浪费电子检流计放大器工作电源。
5、如电桥长期搁置不用，应将电池取出。
6、仪器长期搁置不用，在接触处可能出现氧化造成接触不良，使接触良好，再涂一层无酸性凡干林，予以保护。
7、电桥应贮放在环境温度+5℃～45℃。相对温度小于80%的条件下，室内空气中不应含有能腐蚀仪器的气体和有害杂质。
8、仪器应保持清洁，并避免直接阳光曝晒和剧热震动。

双臂电桥简介

◆QJ44双臂电桥主要性能
1、准确度等级：0.2级。
2、使用温度范围：5～45℃
3、量程系数：×0.01、×0.1、×1、×10、×100五档
4、有效量程：0.0001～11欧姆
5、误差附合下式：
Elim=± ( +X)
Elim—允许误差极限：Ω；
C—误差等级指数；
RN—基准值；
X—标准盘示值。
各含量系数时，C及RN取值见表1：

量程系数	×0.01	×0.1	×1	×10	×100
等级指数C	1	0.2	0.2	0.2	0.2
基准值RN（Ω）	0.001	0.01	0.1	1	10

6、内附电子检流计系采用集成电路，比采用分立元件的晶体管检流计降低了成本并大大提高了仪器的可靠性与稳定性。检流计灵敏度可自由调节，电子检流计分度值≤1×10-7A/mm；因此仪器具有足够的灵敏度。
7、电桥的工作电源为1.5伏，电子检流计电源为9伏。
8、仪器外形尺寸：300×255×150毫米。
9、仪器重量：约4.5公斤
