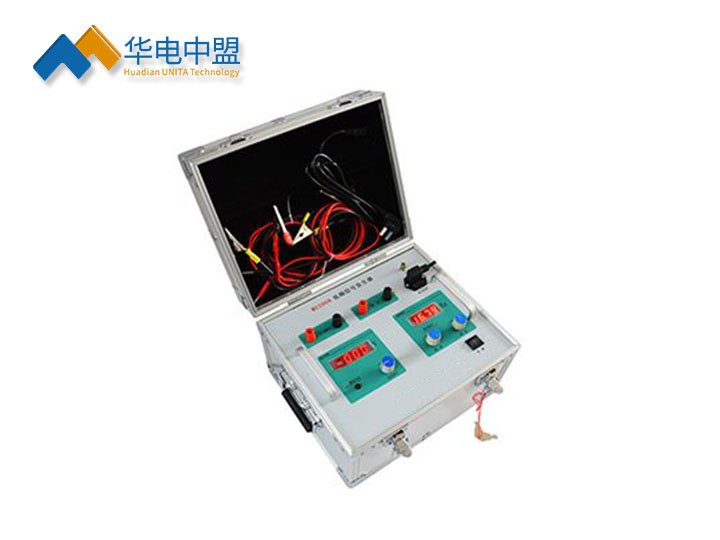

UN2008低频信号发生器

执行标准：GB1181一90低频信号发生器通用技术条件

产品别名：低频信号发生器

产品特性：
※可用于校验频率继电器，同步继电器等，也可作为低频变频电源使用;
※具有读数直观，精确，性能稳定，操作方便等特点;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

低频信号发生器

概述
本仪器低频信号发生器采用单片机波形合成发生器产生高精度，低失真的正弦波电压，可用于校验频率继电器，同步继电器等，也可作为低频变频电源使用。
本仪器低频信号发生器具有读数直观，精确，性能稳定，操作方便等特点。关键器件采用进口元件，是一种有着较高性能价格比的试验仪器。

低频信号发生器基本原理
低频信号发生器原理图

UN2008型低频信号发生器的原理框图如上图所示。它主要由数字波形发生部分、功率放大部分、以及中央控制单元等组成。通过前面板控制数字波形发生单元产生一个频率及幅度非常稳定的数字合成的正弦波，然后送到功率放大器进行放大。zui后经过输出切换及短路保护后输出。中央控制单元则负责测量输出频率及输出幅度，并监视整个系统的工作状态是否正常。

低频信号发生器技术参数

项目	技术指标及参数	备注
频率输出范围	35Hz ~ 75Hz	正弦波
波形失真度	0.5%
电压输出范围	0 ~ 450V
额定输出功率	50VA
电压测量准确度	±0.5%	满量程
频率测量准确度	±0.05%
电源	220V±10%
工作环境	环境温度:0°～40°相对湿度:≤80%
