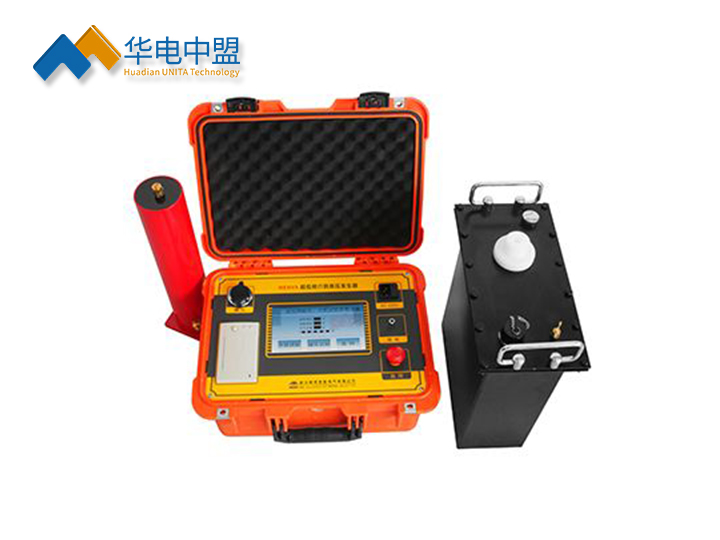

UNHVA 超低频介损高压发生器

执行标准：

执行标准：DL/T 417-2006

产品别名：

产品别名：超低频耐压介损测试仪、智能超低频高压发生器、超低频介损高压发生器

产品特性：

产品特性：
※采用大屏幕彩色触摸显示屏，清晰直观、操作简单、显示输出波形;
※额定电压30kV-80kV（可根据需求定制）；
※能根据用户定制；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

UNHVA 超低频介损高压发生器技术指标
1.输出额定电压：30kV-80kV。不同规格见表1本产品采用了数字变频技术，单片机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻，采用大屏幕彩色触摸显示屏，清晰直观、操作简单、显示输出波形。设计指标符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》国家标准，使用简单方便。主要特点如下：
1.额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器都可单独使用，达到一机多用。
2.电流、电压数据均直接从高压侧采样获得，所以数据准确。
3.智能综合保护功能：
4.新产品增加了介损测量功能，可同时测量试品的介损、电容量和绝缘电阻。
4.输入电源：频率50Hz，电压220V±5%。若是用微型发电机供电，应使用变频发电机，不能用普通发电机，因为普通发电机转速不稳定，会使升压不正常，损坏仪器。

UNHVA 超低频介损高压发生器产品规格

型号	额定电压	带载能力	电源保险管	产品结构、重量、应用范围
UNHVA-30	30kV （峰值）	自动变频率：0.1Hz-0.01Hz 带载容量：≦10µF	8A	控制器：4㎏升压器：25㎏用于10KV以内电缆、电机耐压试验
UNHVA-40	40kV （峰值）	自动变频率：0.1Hz-0.01Hz 带载容量：≦8µF	10A	控制器：4㎏升压器：25㎏用于10KV以内电缆、电机耐压试验
UNHVA-50	50kV （峰值）	自动变频率：0.1Hz-0.01Hz 带载容量：≦6µF	15A	控制器：4㎏升压器：45㎏用于20KV以内电缆、电机耐压试验
UNHVA-80	80kV （峰值）	自动变频率：0.1Hz-0.01Hz 带载容量：≦5µF	20A	控制器：4㎏一级升压器（40kV）：25㎏二级升压器（40kV）：45㎏用于35KV以内电缆、电机耐压试验

技术参数

UNHVA 超低频介损高压发生器技术参数：

型号	额定电压	带载能力	电源保险管	产品结构、重量、应用范围
UNHVA-30	30kV （峰值）	自动变频率：0.1Hz-0.01Hz 带载容量：≦10µF	8A	控制器：4㎏升压器：25㎏用于10KV以内电缆、电机耐压试验
UNHVA-40	40kV （峰值）	自动变频率：0.1Hz-0.01Hz 带载容量：≦8µF	10A	控制器：4㎏升压器：25㎏用于10KV以内电缆、电机耐压试验
UNHVA-50	50kV （峰值）	自动变频率：0.1Hz-0.01Hz 带载容量：≦6µF	15A	控制器：4㎏升压器：45㎏用于20KV以内电缆、电机耐压试验
UNHVA-80	80kV （峰值）	自动变频率：0.1Hz-0.01Hz 带载容量：≦5µF	20A	控制器：4㎏一级升压器（40kV）：25㎏二级升压器（40kV）：45㎏用于35KV以内电缆、电机耐压试验
