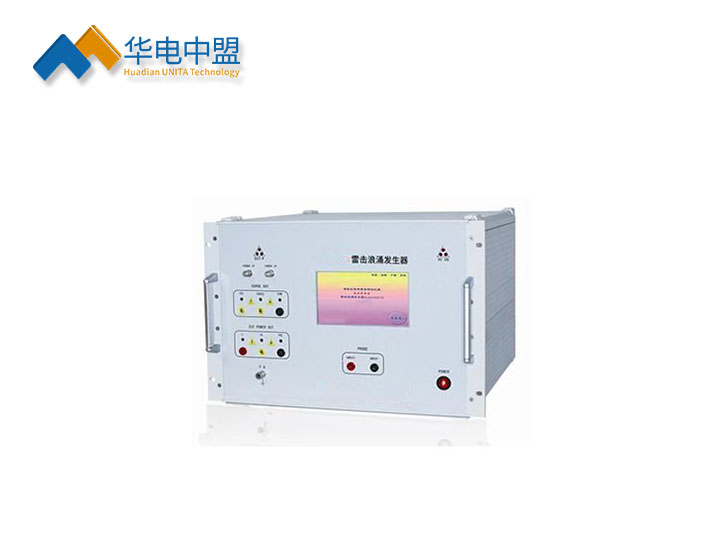

UNLS-6B 雷击浪涌发生器

执行标准：

执行标准：IEC61000-4-5 和 GB/T17626.5

产品别名：

产品别名：雷击浪涌发生器、雷击浪涌测试仪、脉冲群发生器

产品特性：

产品特性：
※针对电磁兼容-浪涌（冲击）抗扰度试验;
※单相 3 线制（L—N—PE）；
※能根据用户定制；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆雷击浪涌发生器产品简介
雷击浪涌发生器UNLS-6B产品采用彩色触摸屏操作，是针对电磁兼容-浪涌（冲击）抗扰度试验的要求而专门设计的，产品完全符合并超越 IEC61000-4-5 和 GB/T17626.5 zui新标准要求。

◆雷击浪涌发生器设备使用电源要求
输入电压：单相 AC220V±10% ；
频率：50/60Hz；
相数：单相 3 线制（L—N—PE）；
电压分辨率：1V；
输出电压波形畸变率≤5%。

◆雷击浪涌发生器设备主要功能和特点
1、符合 IEC61000-4-5 和 GB/T17626.5 zui新标准要求；
2、7.0 寸触摸屏、中英显示，操作方便；
3、采用进口程控高压电源，性能稳定；
4、大功率航空插头，安全可靠；
5、浪涌试验方式全档位自动切换，无须人为操作；
6、浪涌注入相位角度异步或 0-360°自由设定；
7、内置温湿度显示、实时高压显示，
8、内置高压差分探头和电流互感器，可通过同轴线连接示波器，实时测量仪器波形参数；
9、内置国标模式、用户自定义模式，编程模式，操作便捷；
10、内置 RJ45 和 RS232 接口，可通过电脑实施远程控制，自动记录实验数据，保存打印测试报告。

◆雷击浪涌发生器设备使用环境要求
户内使用：
1.海拔高度不超过 1000 米；
2.环境温度为－10℃～＋40℃；
3.相对湿度不大于 85％；
4.无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体
5.电源电压波形为正弦波,波形畸变率<5%；
6.接地电阻不大于 0.5Ω；

技术参数

◆雷击浪涌发生器参数

型号	UNLS-6B
电压波形	波前时间:1.2us±30%，半峰值时间:50us±20%
电流波形	波前时间:8us±20%，半峰值时间:20us±20%
测试电压范围	0.2KV–6.0KV，±10%
测试电流范围	0.1KA–3.0KA，±10%
源阻抗	2欧姆
EUT 电源	220V
触发方式	自动
相位	0°-360°,1°步进设置或随机方式
耦合电容	9uF .18uF
次数	1—9999 次
间隔	10—9999S
耦合网络网络	内置单相三线 AC:Umax 260V Imax 16A DC:Umax 220V Imax 16A (可定制其他容量网络)
保险丝	3A
zui大功耗	250W
仪器工作状态指示	前面板 LED 指示、LCD 显示
仪器接地连接方式	使用扁平接地线
上位机	RS232、RJ45 接口可联机打印测试报告
外形尺寸	545450310mm
工作电源	AC220V±10% 50/60Hz
环境温度	15-35℃
气压范围	45%-75%
气压范围	86KPa-106kpa
接地电阻	小于 0.5Ω
重量	20kg
