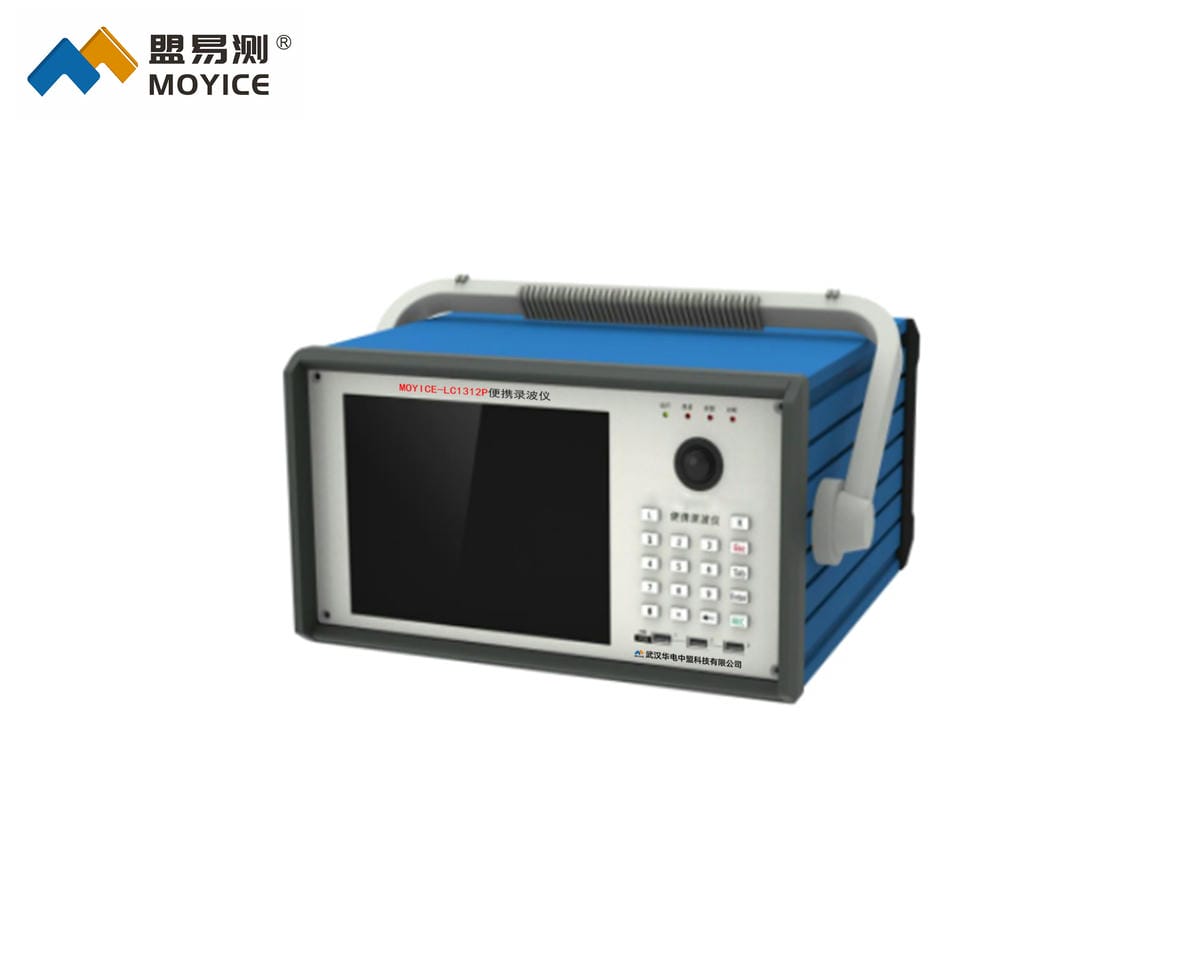

◆MOYICE-LC1312P便携录波仪简述
MOYICE-LC1312P 便携录波仪基于强大的 PowerPC 平台，采用大规模的 FPGA 技术结合高性能的嵌入 式实时操作系统而设计的，能适应电力系统发展需求的动态故障记录与分析的装置，它可广泛应用于各种电压等级的线路、发电机-变压器组、变压器等需要故障录波和状态记录、分析的场合。
◆MOYICE-LC1312P便携录波仪技术特点
1. 采用新型电路结构和 75000 门大规模可编程逻辑器件，集成度高，抗干扰能力强，系统运 行稳定。
2. 基于强大的 PowerPC+X86 平台，采样速率最高 20 kHz可调，谐波分辨率高达 199 次，开 关事件分辨率 0.05ms；
3. 数据记录采用 A-B-C 段方式， A、B、C 段全部采用采样值记录，摒弃了传统的 D、E 低采 样率和有效值记录段，提高了数据的可用性；
4. 支持长时间连续纪录，装置能以 1~5KHz 的采样值连续记录，记录数据以 7 天为周期刷 新，数据保持时间只受通道数和存储器容量限制；
5. 支持第一通道频率跟踪，自动测量频率；
6. 支持自动校正通道零漂；
7. 不定长动态录波和故障测距，金属性短路的测距精度优于 2%；
8. 启动判据种类齐全，在各种短路、接地故障和其它异常工况下灵敏启动录波；
9. 公式编辑器可生成各种电量及其导出量的波形图，并可动态观察其随时间变化的轨迹，真 实地再现故障全过程；
10. 支持多种对时方式，光 B 码， RS485 电 B 码， GPS 天线；
11. 录波单元可以完全脱离管理机独立工作；
◆MOYICE-LC1312P便携录波仪技术参数
|
项目 |
参数1 |
参数2 |
|
模拟量通道 |
交流电压(PT)通道180V(RMS):4路 交流电压(PT)通道500V(RMS):4路 交流电流(CT)通道180A(RMS):8路 交直流电流(霍尔)通道125A(RMS):4路 交流电流(钳形表)通道100A(RMS):4路 直流电压0V-750V:2路 直流电压0V-300V:2路 直流电压0V-10V:2路 直流电压0V-200mV:1路 直流电流0mA-20mA:1路 客户可定制通道量程
|
交流电压(PT)通道180V(RMS):4路 交流电压(PT)通道500V(RMS):4路
交流电流(CT)通道180A(RMS):8路 交流电流(钳形表)通道100A(RMS):4路 直流电压0V-750V:2路 直流电压0V-300V:2路 直流电压0V-10V:2路 直流电压0V-200mV:1路 直流电流0mA-20mA:1路 客户可定制通道量程
|
|
GOOSE通道 |
标配：2个100Mbps多模SFP(LC)光纤以太网接口 接收灵敏度：-30 ~ -14dBm;发送功率：-20 ~ -14dBm |
|
|
开关量通道 |
标配40路开关量 DC24V空接点：20路 DC220V/110V有源接点：20路 |
|
|
采样性能 |
采样速率1K-20KHz可调 25℃时，额定值下的电流、电压波形采样精度优于±0.1% 25℃时，额定值下的各路电压、电流之间的有效值测量相对误差<±0.5% 有功、无功功率测量误差不超过±0.5% 装置的各路交流电压、交流电流相互之间的相位测量误差≤1 交流通道采用自适应技术调整零漂 |
|
|
时钟精度 |
支持IRIG-B对时，与GPS同步时钟同步误差≤10μs 支持分脉冲 (PPM) 对时，与GPS同步时钟同步误差≤10μs 支持GPS/BD对时，与GPS同步时钟同步误差≤10μs 支持NTP/SNTP网络对时 装置自身时钟精度24H误差≤0.2s
|
|
|
采样及记录方式 |
符合《GB/T14598.301-2010》的要求 采用A→B时段记录方式，各时段记录时间可调，采样频率可设，且全部为瞬时采样值，最高采 样频率为20KHz,最任为1000Hz。A段最长可录10s,B段最长可录60s 同步连续记录功能，采样频率为1K-5KHz |
|
|
环境耐受能力 |
高温贮存：+70℃;低温贮存：-40℃ |
|
|
抗电磁干扰能力 |
静电放电抗扰度：Ⅲ级 电快速瞬变脉冲群抗扰度：B级 脉冲群抗扰度：Ⅲ级 浪涌抗扰度：Ⅲ级 工频抗扰度：A级 工频磁场抗扰度：IIII级 脉冲磁场抗扰度：IIII级 阻尼振荡磁场抗扰度：IIII1级 |
|
