UNITA-5060多功能局部放电巡检仪

执行标准：

执行标准：DL-T 1416-2015

产品别名：

产品别名：多功能局放巡检仪、多功能巡检仪、局部放电巡检仪

产品特性：

产品特性：
※支持局放测试;
※支持幅值检测模式；
※可根据用户的需求定制；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

UNITA-5060多功能局部放电巡检仪

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电和机械振动等物理现象。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当电力设备内出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断其内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

本仪器为综合型带电检测手持仪器，其基于地电压、超声波、特高频、高频电流检测方法，测试电力设备的局部放电情况，提供局部放电幅、PRPS、PRPD、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电力设备局部放电情况。该带电检测仪能够适用于变压器、电抗器、环网柜、开关柜、高压电缆、架空线路等电力设备的带电局放检测。

技术参数

检测主机
显示器	4.3 寸 480 x 800 高清屏
触摸屏	电容屏
通讯方式	WIFI、蓝牙、TYPC-C口
物联网应用	支持RFID扫描
同步方式	内同步、电源同步、光同步
内存容量	8G
主机尺寸	181x107x36mm
主机重量	0.45kg
供电方式	内置式可充电锂电池，电池电压低或长时间内不按键操作时自动关机
充电方式	Type-C口 5V/2A充电
充电时常	5小时
待机时长	8小时
工作环境	温度：-5～55 ℃；湿度：0～90 %
HFCT检测
检测带宽	500K-50MHz
传输阻抗	>5mV/mA(10MHz )
动态范围	0~80dB
精度	1dB
测量误差	±1dB
AE检测
接触式超声频率范围	20kHz-300kHz
非接触式超声峰值频率	40kHz
检测灵敏度	0.1mV
测量范围	0.1mV～1V
UHF检测
频率范围	300~1500MHz
测量范围	0~70dB
可控频带	高通、低通、带通
精度	1dB
测量误差	±1dB
TEV检测
频率范围	3~100MHz
测量范围	0~60dB
精度	1dB
测量误差	±1dB

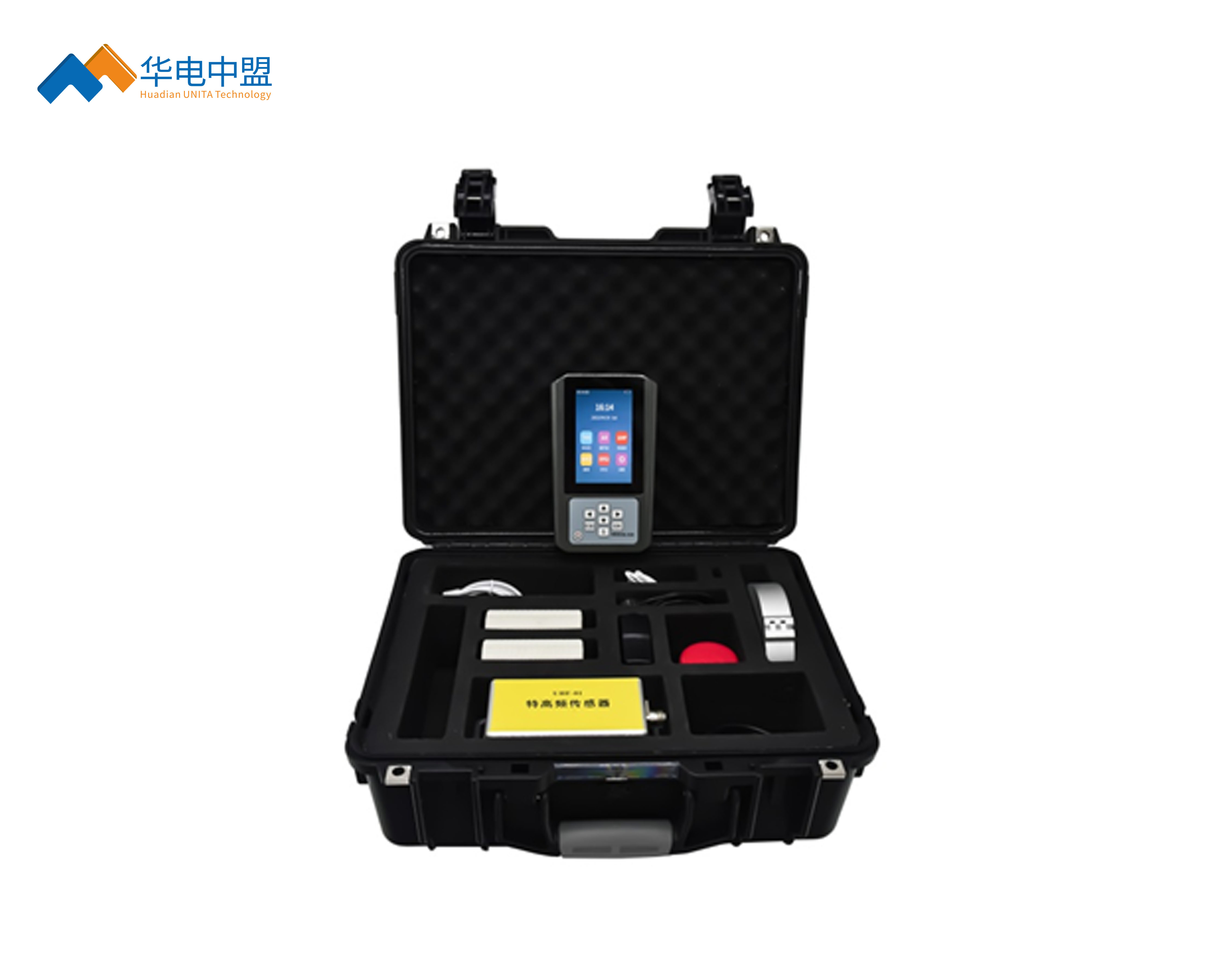

产品附件
