多功能电能表现场校验仪

用途：

多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。
该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，zui多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。
仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

多功能电能表现场校验仪产品特性：
1、多功能电能表现场校验仪仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。
2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。
3、精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。
4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。
5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。
6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。
7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。
8、可采用光电、手动、脉冲等方式进行电能表校验。
9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。
10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。
11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。
12、多功能电能表现场校验仪可通过WiFi模式与平板电脑或电脑进行无线连接，进行对仪器的远程操作。
13、可选配条码扫描器，对电表的条码进行自动录入。
14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。
15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。
16、多功能电能表现场校验仪采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好
17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

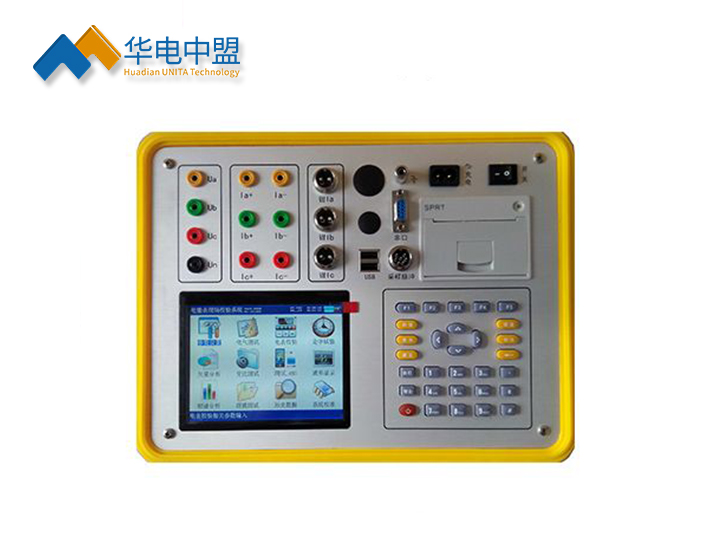

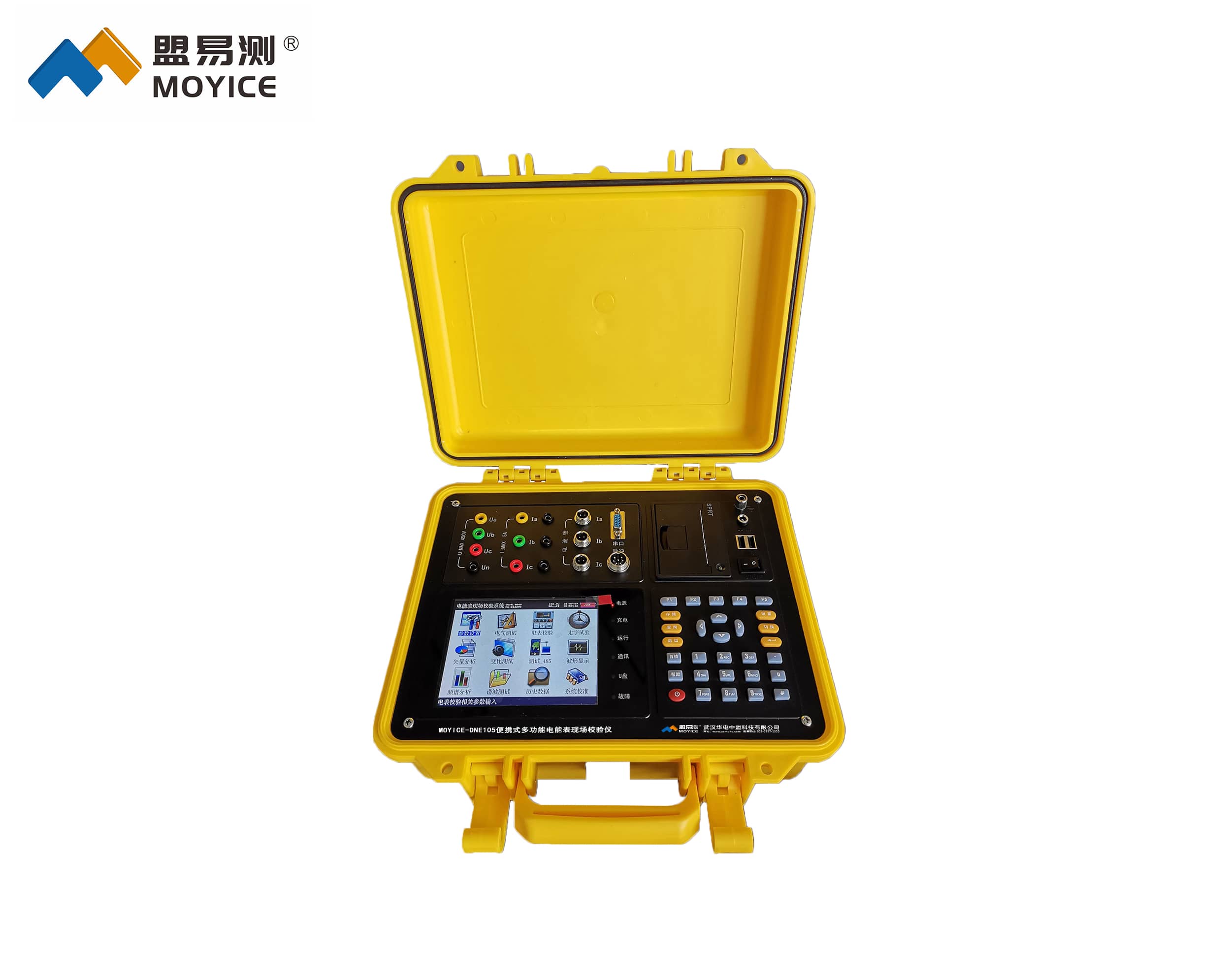

多功能电能表现场校验仪产品展示

技术参数

◆

多功能电能表现场校验仪

产品用途
1、输入特性
电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。
电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）
相角测量范围：0~359.999°。
频率测量范围：45~55Hz。
2、准确度
计量校验部分：
电压：±0.05%（±0.1%）
电流：±0.05%（±0.1%）（钳形互感器±0.5%）
有功功率：±0.05%（±0.1%）（钳形互感器±0.5%）
无功功率：±0.3%（±0.5%）（钳形互感器±1.0%）
有功电能：±0.05%（±0.1%）（钳形互感器±0.5%）
无功电能：±0.3%（±0.5%）（钳形互感器±1.0%）
频率：±0.05%（±0.1%）
相位：±0.2°
3、电能质量
基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.
基波电压和电流之间相位差的测量误差：≤0.5°
谐波电压含有率测量误差：≤0.1％
谐波电流含有率测量误差：≤0.2％
三相电压不平衡度误差：≤0.2％
4、工作温度
工作温度：－10℃~ +40℃
5、绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

6、标准电能脉冲常数

5A	25A	100A	500A	400A	2000A
10000r/KW·h	2000 r/KW·h	500 r/KW·h	100 r/KW·h	125 r/KW·h	25 r/KW·h

标准电能脉冲常数：内置互感器常数（FL）=10000 r/kW·h ，
