UNDNF-B30电能表现场校验标准装置

执行标准：

执行标准： GB/T 11150-2001

产品别名：

产品别名：电能表检验仪、电能表现场校验标准装置、电能表检验仪

产品特性：

产品特性：
※可校验三相四线有功及无功电能表;
※可校验三相三线（V 接法）电能表；
※可根据用户的需求定制；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

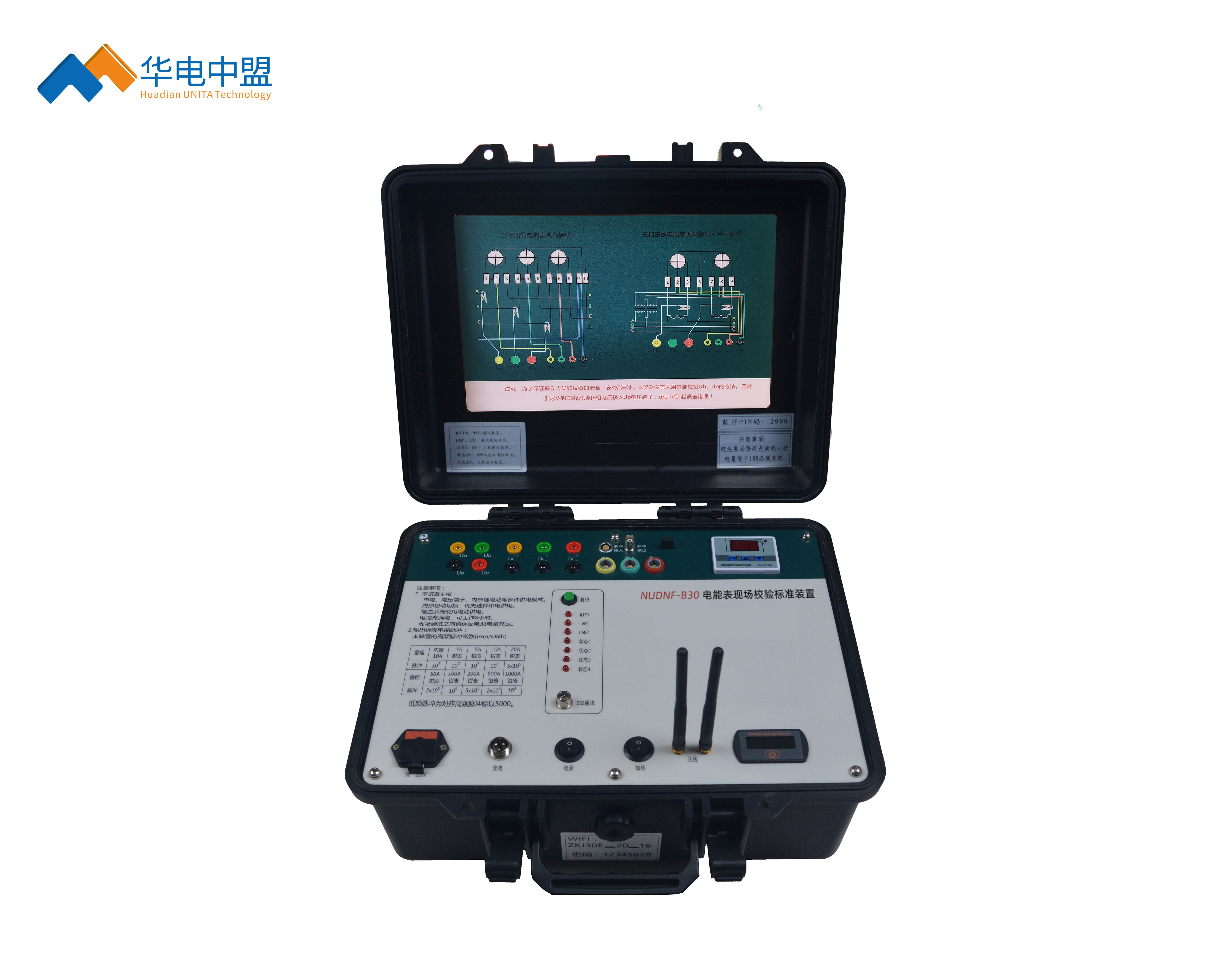

UNDNF-B30电能表现场校验标准装置

根据相关规定，电力计费计量用电能表，采用周期定检，到期轮换的原则进行使用。但是电能表存量巨大，简单的一刀切式轮换机制并不科学。结合实情，并借鉴欧美经验，本着“公平”、“准确”、“严谨”、“环保”、“可操作”的原则，各地具体制定了相应的工作方案。
通过科学合理的抽样方法，在存量电能表中进行科学抽样并定期轮检机制，根据检测结果对相应批次电能表做出是否延长寿命的结论，是目前全世界普遍采用的先进办法。
具体采用拆回实验室检定，或者现场检定等方式对抽样电能表进行检测，全国各地根据自身情况进行了具体的规划。
本仪器，是专门针对到轮换周期的电能表“现场”进行精度和功能检定的专用装置。

技术参数

电压准确度等级，0.05 级
电流准确度等级：
内置电流互感器：0.05 级钳形电流互感器：0.2 级
有功功率、有功电能准确度：内置电流互感器：0.05 级钳形电流互感器：0.2 级
无功功率、无功电能准确度：内置电流互感器：0.2 级钳形电流互感器：0.5 级
电压输入范围：30V～440V，60V、100V、200V 和 400V 四档
可选择自动切换
电流输入范围：内置电流互感器：0.05A～10A ，可选择自动切换；钳形表：可选 1A、5A、10A、20A、50A、100A、200A、500A、1000A
相位测量范围：-180°～+180°，准确度：±0.05°
频率测量范围：45Hz～65Hz，准确度：±0.01Hz
输入阻抗：电压输入阻抗≥300KΩ，电流输入阻抗≤0.01Ω
输出标准电能脉冲常数（单位：p/kW.h）

量

程

内置

10A

钳表

10A

钳表

20A

钳表

50A

钳表

100A

钳表

200A

钳表

500A

钳表

1000A

钳表

1×107

1×106

5×105

2×105

5×105

5×104

2×104

1×104

输出电能常数为 CH 或 CL（CH/5000），可通过操控 APP 进行设置。
工作电源：内置锂聚合物电池，DC12V，40AH。
充电器，AC100V~240V，3A，12.6V
测量回路，AC30V～450V 市电，AC220V
功耗：≤10VA（不含恒温）；加热系统，10W~50W 自动调整。
