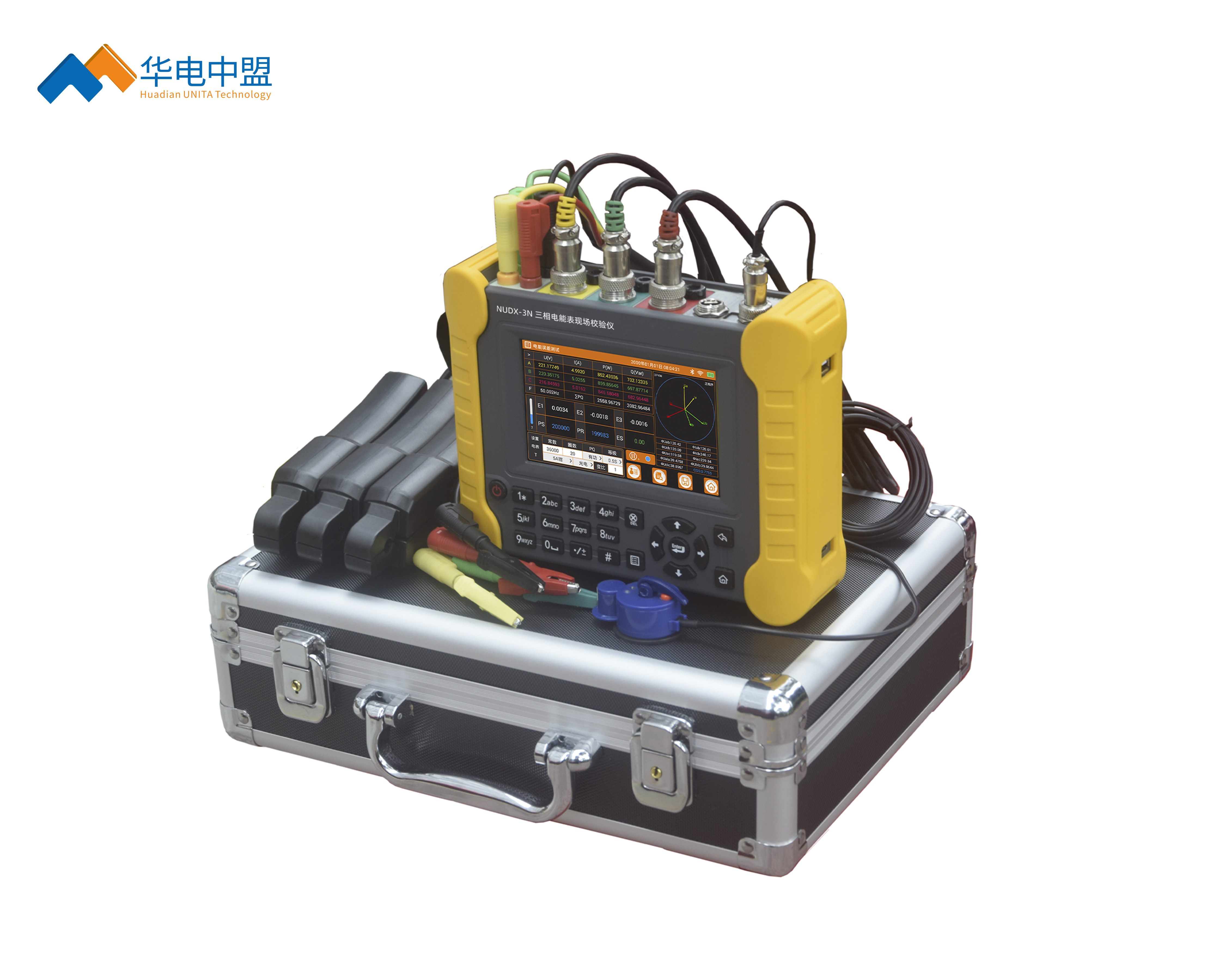

UNDX-3N三相电能表现场校验仪

执行标准：DL/T 826-2002，DL/T 448-2016

产品别名：三相智能电能表现场校验仪、三相电电能表校验仪、数字电能表现场校验仪

产品特性：
※支持谐波测量数据的存储与查询;
※支持变比测量；
※可根据用户的需求定制；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

UNDX-3N三相电能表现场校验仪

本设备是采用zui新的数字信号处理器（DSP）、大规模可编程控制门阵（FPGA）、六路独立采样高精度模数转换（A/D）、结合ARM CPU配以操作系统，研发成功的新一代现场多功能校验仪。采用以上配置，使得设备具有了高精度高计算速度高实时性功能扩充功能力变强的特性。设备还采用了800*480分辩率的点阵式液晶显示屏、汉字提示，可汉字手写输入，具有十分友好的人机界面。它的研制成功，给现场校验电能表或其它电工仪表提供了极大的方便。此外，本设备也适合于实验室的交流电参数的精密测量及多种电工仪表的校验，并可作为精密成套电能表校验装置的标准部分。

电压量程		AC 30-480V
电流量程 (一倍过载)		端子输入	5A(12)
		钳表输入	5A 20A 100A 500A 1000A 2500A 5000A（选配）
钳表输入		5A、20A	±0.2%
		100A、50A、1000A 2500A 5000A	±0.5%
电能脉冲常数		5A	FL=36000P/KWh FH=3.6×10000000P/KWh(开机默认)
		其它	FL=36000×5/额定电流(P/KWh) (开机默认) FH=3.6×10000000×5/额定电流(P/KWh) (开机默认)
电能脉冲常数		可编程脉冲范围	F=3600P/KWh至3.6×100000000（用户设置,步长X10）
频率		45-55Hz
相位测量范围		-180 -- +180度
互感器变比		±0.5%
电压影响		< ±0.01%
频率影响		< ±0.01%(45-55Hz)
温度影响		< ±5ppm/`C (典型）
24小时变差		(0.1级)< ±0.02% (0.5级)< ±0.01%
基本误差			U.I 谐波测量
端子输入			测量范围	2-51次谐波
有功电能	±0.1% ±0.05%		测量精度	±0.01%（相对于100%基波)
无功电能	±0.1%		其它技术指标
功率	±0.1% ±0.05%		电源	AC 85V-480V（定制zui大支持AC900V）
电压	±0.1% ±0.05%		功耗	约6VA
电流	±0.1% ±0.05%		电池	连续开机约4小时
频率	±0.05Hz		环境温度	-20`C -- +40`C(保证准确度）
相位	±0.1度 ±0.05%度		相对湿度	40%-95% 无结露
			预热时间	< 3分钟
重量	< 1.2kg		外形尺寸	(长)195mm X (宽)158mm X (高)60mm
