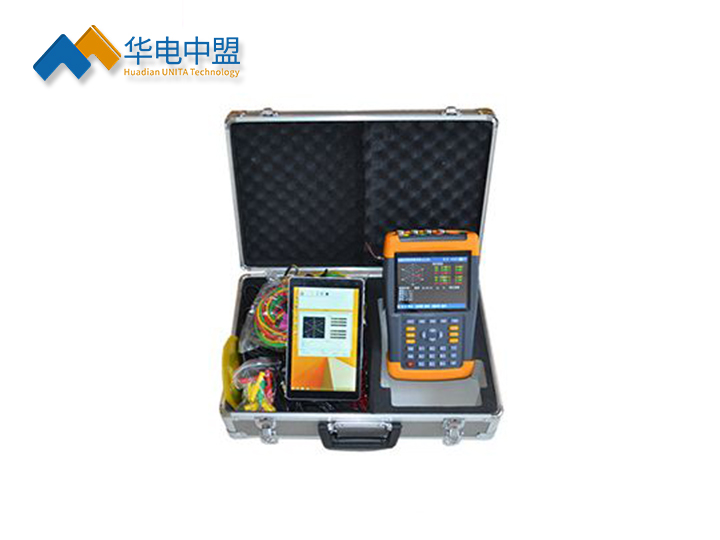

UNDNC-3004W 电能表现场校验仪

执行标准：DL/T826-2002

产品特性：电能表现场校验仪、三相电能表现场校验仪，多功能电能表现场校验仪

产品特性：
※数字乘法器，采用浮点运算，保证计算准确度;
※同时测量有功、无功或两个电能表的误差；
※500倍电流范围保证计量指标；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

电能表现场校验仪

产品用途
电能表现场校验仪是一种新型的电能表现场校验仪器。在具备传统电能表现场校验仪全部功能的基础上，打破传统模式，创新采用Windows系统智能型手持终端以无线WiFi模式对测试单元进行操控，实现操作人员对仪器的远程操控，又方便了管理者对现场测试情况的直观了解、监督。

◆电能表现场校验仪主要特点
★32位高速数字信号处理器
采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。
★同时测量有功、无功或两个电能表的误差
比传统的校验方式提高一倍以上的工作效率。
★接线仿真功能
仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。
★5A钳误差自检
仪器内可产生5A的电流信号加到5A钳上，以测量钳表的误差。
解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。
★自动录入电能表号码（选配功能）
支持条形码扫描枪，自动录入电能表编码。
★红外读取头，自动读取多功能电能表数据（选配功能）
利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645规约。
★超宽电流测量范围
500倍电流范围保证计量指标；
10000倍电流显示范围。zui小 1mA 启动电流。
高供高计时，空载也可识别接线。
★电能累积功能
可以校验没有电能脉冲输出的电能表，或做为测试节能指标。
★仪器内带2G电子盘

◆电能表现场校验仪技术参数：

电压量程				30V～480V	5A 端子	有功电能、功率	±0.05% ±0.1%
电压误差				±0.05% ±0.1%		无功电能、功率	±0.2%
电流量程 (过载一倍)		端子		0.1-5A宽量程（保证指标）		电流	±0.05% ±0.1%
					5A 钳表	有功电能、功率	±0.2% ±0.5%
		钳表		5A、100A 500A、1000A		无功电能、功率	±0.2% ±0.5%
						电流	±0.2% ±0.5%
输入频率范围				45-55Hz		自检电流	5A
频率测量误差				±0.01Hz		自检误差	±0.1%
相位测量范围				-180°~ +180°	大电流钳	有功电能、功率	±0.2% ±0.5%
zui大相位误差				±0.1°		无功电能、功率	±0.2% ±0.5%
谐波测量				±0.1%		电流	±0.2% ±0.5%
谐波测量范围				2-21次	其它	变比测量	±0.2% ±0.5%
脉冲常数	低频	5A		3600P/kWh		电压影响	< ±0.01%
		其它		3600*(5/Ie)P/kWh		频率影响	< ±0.01%
	高频	5A		3.6x107 P/kWh		温度影响	< ±0.005%/℃
		其它		3.6x107 *(5/Ie) P/kWh		24小时变差	< ±0.01%
						谐波影响	< ±0.01%
	注：Ie--额定电流				开机稳定时间		<3分钟
工作电源			AC 55V - 480V		环境温度		-25℃- +45℃
功耗			< 10W		相对湿度		40%-95%
外形尺寸			245mm * 168mm * 67mm		重量		< 1.5 kg
