PS-II便携式试验电源

执行标准：GB/T1471.4—93 、SJ2811.1—87、SJ2811.2—87、GB/T2423.1—2001

产品别名：便携式试验电源、试验电源、可调直流电源、PS-11便携式试验电源、可调电源

产品特性：
※ 输入电压：AC 220V ±20%;
※测量范围：1~60000ms；
※相对湿度：≤90%RH；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

便携式试验电源

概述
(一)便携式试验电源简介
PS-II便携式试验电源是电力系统继电保护、高压设备测试设备和回路试验用的通用电源设备。该测试电源以先进的PWM开关电源技术为核心，采用精密多圈电位器调节、LED液晶显示、电压调节范围宽、稳压精度高、耐电流冲击能力强。电源还集成了三通道智能毫秒计功能，毫秒计可由电源输出信号或外部开关量输入信号启动，可以同时对三路外部开关量输入信号计时。由于本产品的毫秒计功能运用单片机实现，故使得毫秒计的计时精度和使用时的智能化程度都大大提高。

(二)便携式试验电源引用的相关标准
GB/T1471.4—93 微小型计算机系统备用开关电源通用技术条件
SJ2811.1—87 通用直流稳定电源术语及定义、性能与额定值
SJ2811.2—87 通用直流稳定电源测试方法
GB/T2423.1—2001 电工电子产品基本环境试验规程

(三)便携式试验电源适用范围
本产品是电力系统理想的试验用的通用电源。
● 可用于继电保护装置和开关操作回路20%和80%电压试验电源；
● 可用于继电保护装置用开关电源的启动性能测试；
● 可用于从0 ~260V各类装置用直流实验电源；
● 可用于测量继电器或执行装置的从获得命令到实际执行的间隔时间（毫秒值）。
● 可用于直流屏或电池进行充电。

(四)便携式试验电源主要特点
● 体积小重量轻，长宽面积小于A4纸面积。
● 集通用可调电源和三通道智能毫秒计两大功能于一身；
● DC10V~260V宽范围电压输出，精密恒压恒流电源；
● 精密多圈电位器调节，输出电压连续可调；
● 10A输出可长时间工作，可用于直流屏或电池充电。
● LED大屏显示，即可显示设定电压、电流值，也可以显示实际输出电压电流值；
● 具有完善的过流、过压、短路、过载、过热保护，可靠性高；
● 毫秒计既可随电源输出启动，也可由外部开关量启动；
● 可同时测量外部开关量通断时间、通断状态；
● 每路开关量均可保存八组时间数据。

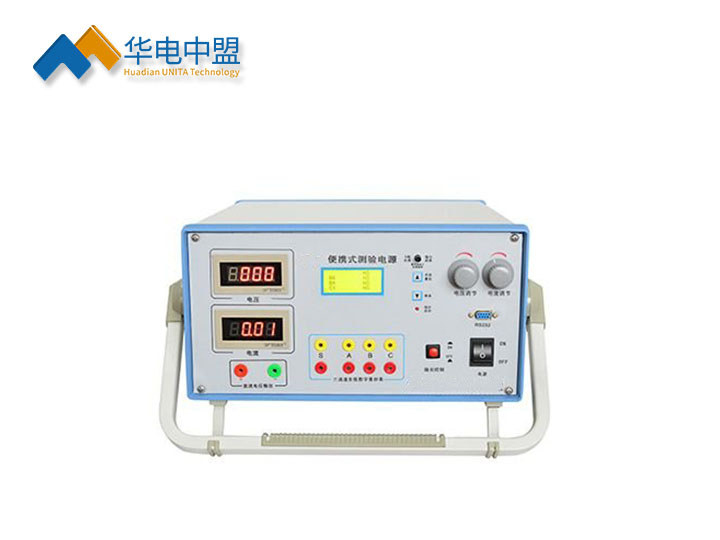

便携式试验电源产品展示

◆便携式试验电源装置使用说明
(一)便携式试验电源装置的主要技术参数
● 开关电源
输入电压 AC 220V ±20%
输入频率 47~63Hz
效率 ≥85%
输出电压 DC10~260V
输出电压稳压精度 ≤5%
输出电流长时间: 10A
● 毫秒计
测量范围 1~60000ms
分辨率 1ms
精度 1ms
数据保存 8组
● 工作条件
环境温度 0~40℃
相对湿度 ≤90%RH
● 尺寸和重量
体积 296 *151 *245(mm³)
重量 7kg

(二)便携式试验电源装置使用注意事项
● 在通电前检查各端子接线是否正确；
● S端子与A\B\C端子相互隔离，A\B\C的下端子为公共输入端；
● 改变启表选择方式前应按“起表选择”按钮毫秒计，选择电源输出启动方式时应等待电源输出下降到接近零电压，以免受输出电容影响而误动作。
● 输出电流显示当前带负载的电流，注意电流设定值大小。
