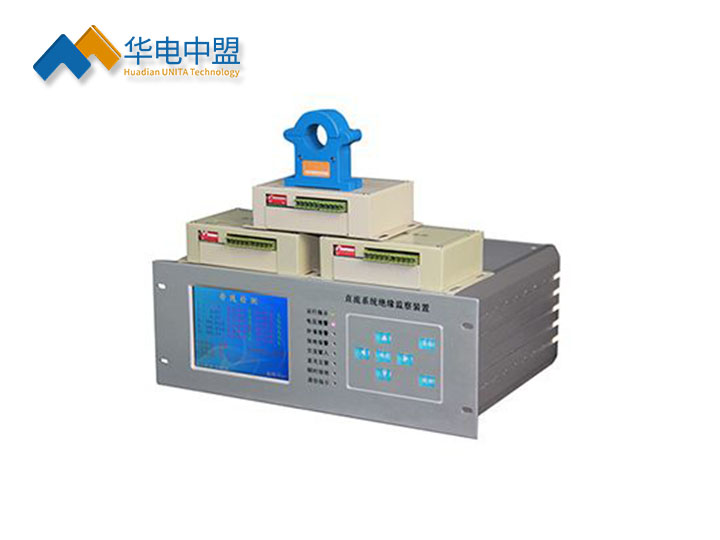

直流电源系统绝缘监测装置
用途
是在原有产品的基础上进行技术创新和提升，进一步提高装置的测量精度，完全消除现场分布电容干扰的影响。在性能指标的适应性、安装调试的快捷性及运行的可靠性和稳定性方面均处于国内优秀水平。装置首次利用了信号相位锁定、超前校正及跟踪积木式结构等技术，从根本上解决了判断数据不全、误报漏报等弊病。且根据2012年12月国家电网公司制定的 《国家电网公司十八项电网重大反事故措施》中的第五项“防止变电站全停及重要客户停电事故”中明确提出了原有的直流系统绝缘监测装置，要求增加交流窜直流故障的测记和报警功能。本装置采用实时跟踪信息零处理技术，解决了交流信号窜入直流故障的测记和报警，是作为直流系统逐步改造提升的理想监察设备。本产品完全符合国家能源局发布的《防止电力生产故障的25项待处理重点要求》。本产品广泛适用于电力、石化、冶金、邮电、铁路等行业发电厂及变电站，是一种提高电网自动化管理水平、确保安全运行及故障准确定位的理想智能仪器。
基于国家电网公司专门针对交流窜直流接地故障测试、直流与直流互窜故障测试等故障的监测要求，本公司在全国范围内率先推出了完全附合国家电网公司 Q/GDW1969-2013《变电站直流系统绝缘监测装置技术规范》的仪器。该标准也是由我公司主导起草，对于这款产品我公司具有绝对的技术优势。我公司还参与起草了：全国电力行业标准DL/T1392-2014《直流电源系统绝缘监测装置技术条件》。目前我公司已对全国原有老的直流系统绝缘监测装置改造超过1000台，受到用户的广泛好评，对于各厂站的老的绝缘监测采用的开口式传感器，不停电、不对运行有任何影响，改造方便、安全可靠、实施便捷。在蒙东公司检修公司与上都发电厂、通辽电厂等单位都有良好的运行记录，深得用户好评。
◆直流电源系统绝缘监测装置技术参数
1 适应环境温度：-10℃～+55℃：湿度≤90％
2 大气压：80-110KPA；
3 直流系统电压等级：220Vdc、110Vdc、48Vdc、24Vdc；
4 装置工作电压：220VAC±10%、220VDC±10％或110VAC±10％、110VDC±10％；
5 母线段数：二段
6 继电器接点电流：DC220V/3A
7 母线电压测量精度：±0.5％
8 母线绝缘电阻测量精度：0-60kΩ误差≤5％±1kΩ
60-500kΩ误差≤10％
9 继电器动作报警时间：≤1秒
10 支路绝缘电阻测量精度：0-50kΩ误差≤10％±1kΩ
50-100kΩ误差≤15％
11 交流窜入电压测量范围：0-300V
12 交流窜入电压测量精度:≤3%
13 装置功耗：≤15W
14 装置重量：≤8kg
15 外型尺寸：（长×高×深）：360×135×280㎜
16 采集单元外型：155×125×42㎜
