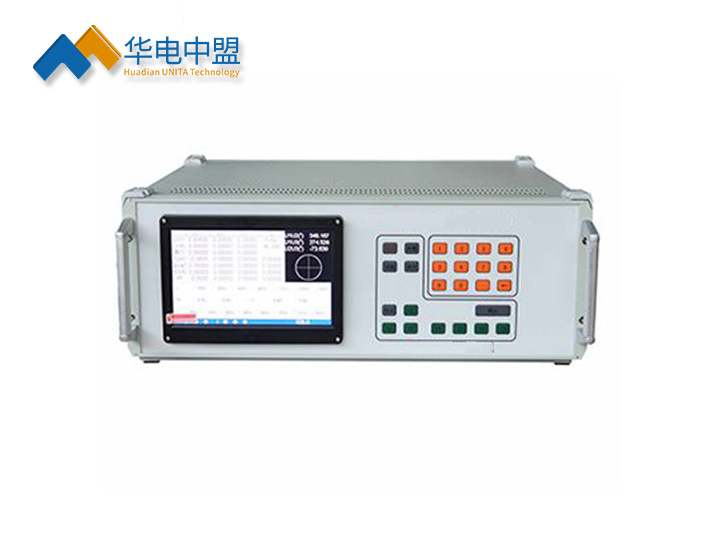

UNY3060SA三相程控精密测试电源

执行标准： JJG307-2006,JJG597-2005

产品别称：三相程控精密测试电源、程控测试电源、程控电源、精密程控电源、标准程控电源

产品特性：
※ 输出范围：10V～460V;
※ 档位设置： 57.7V、100 V、220V、380V ，内部自动档位切换；
※ 分辨率：6位有效数字，当输出电流小于0.2A时，显示毫安值；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

三相程控精密测试电源

用途
本仪器三相程控精密测试电源可以产生幅度可调、相角可调、频率可调、功率稳定的三相大功率工频电压、电流信号。主要用于电压表、电流表、相位表、频率表、功率表、功率因数表等数显指示仪表的测试和检定，以及仪用电压互感器、仪用电流互感器、钳形电流互感器等电量传感器的测试和检定，电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；电能表、继电器、无功补偿控制器、电力数据采集器、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、失压失流计时器等电量测试仪器的测试和检定。
本三相电源采用微机控制，技术xian/jin，全程控、全按键操作，体积小，重量轻、携带方便，既可用于实验室，也可以现场使用。

◆三相程控精密测试电源主要功能和特点：
u 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。
u 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
u 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
u 三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。
u 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。
u 电压、电流、相位试验点丰富，便于操作。
u 带RS232串口，开放通讯规约，便于计算机控制及升级软件。

三相程控精密测试电源产品详情图三相程控精密测试电源侧面图三相程控精密测试电源软件证书三相程控精密测试电源质量管理三相程控精密测试电源生产车间

◆三相程控精密测试电源技术参数
1电源输出：
1.1 交流相电压输出
调节细度：0.01%RG
分辨率：6位有效数字
准确度：优于±0.05%RG
稳定度：优于±0.02%RG/1min
失真度：优于 0.5% （非容性负载）
输出功率：额定每相 20VA
满负载调整率：小于±0. 1%RG
输出范围：10V～460V
档位设置： 57.7V、100 V、220V、380V ，内部自动档位切换。
1.2 交流电流输出
调节细度：0.01%RG
准确度：优于±0.05%RG
分辨率：6位有效数字，当输出电流小于0.2A时，显示毫安值。
稳定度：优于±0.02% RG /1min
失真度：优于 0.55%
输出功率：每相额定输出20VA。
满负载调整率：小于±0. 1%RG
输出范围：1mA～ 24A
档位设置： 0.2A、1A、5A、20A，自动档位切换
1.3 功率输出
准确度：优于 0.05%RG
稳定度：优于 0.02%/1min。
分辨率：6位有效数字（有功功率、无功功率、视在功率）
1.4 功率因数
调节范围：-1～0～+1；
分辨率：0.00001；
准确度：0.0005。
1.5 相位
调节范围：0～359.99°
分辨率：0.01 °
准确度：±0.05°
1.6 频率
调节范围：40Hz～70Hz
分辨率：0.001Hz
准确度：±0.002Hz
2 仪器提供的常用输出调节试验点
电压试验点：50%、80%、100%、110%、120%。
电流试验点： 5%、10%、20%、50%、70%、100%、120%。
相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。
三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围更大到125%。
三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。
UB、UC分别对UA的相位也可以分别调节。
频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、1 Hz、0.1 Hz、0.01 Hz。
3 供电电源:单相AC 220V，50/60Hz。
3.4 外部尺寸:450*480*153mm
3.5 重量:18Kg。
