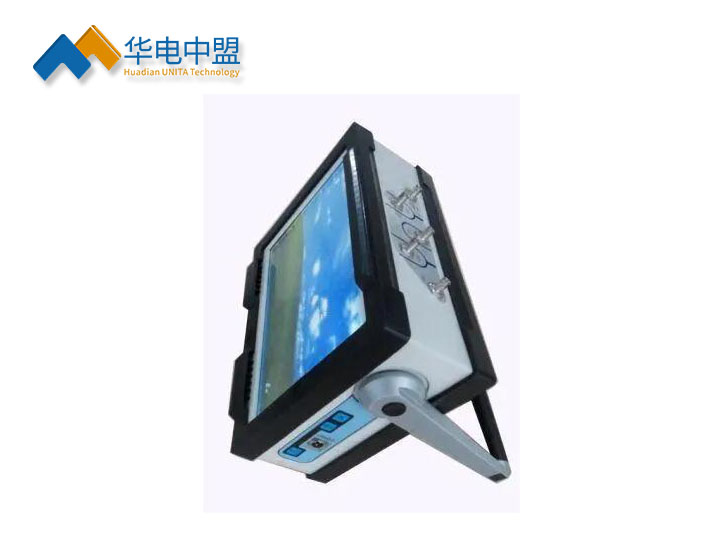

多功能局放带电测试仪
产品用途
多功能局放带电测试仪适用于对高压设备局部放电在线检测及定位。
该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。
系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集不同高压设
◆便携式局部放电巡检仪用途
便携式局部放电巡检仪适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。
该便携式局放巡检仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、自吸附式超声波传感器、超高频传感器 、空气耦合传感器、局部放电定位探测器、TEV传感器、校准脉冲发生器、输入适配器、光纤信号输入适配器、天线放大器以及连接线组成。
◆便携式局部放电巡检仪主要特点：
1、抗干扰能力较强，检测数据准确
利用数字滤波技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。
2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态
•采用宽频带局部放电超高频传感器，检测频带可覆盖300MHz-1.5GHz（任意频带可选），可有效采集到 GIS设备内部的局部放电信号。
•超声传感器采用目前更优秀的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。
•复合式TEV传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。
•高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有更强的抗干扰能力。
•局部放电定位探测器能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场、超声波检测方法，传感器与主机间采用光纤连接，有效避免了现场各种电磁干扰对检测数据的影响。同时保证人身安全。
3、安装简单方便
•自吸附式超声传感器可直接吸附在高压设备的外壁上，操作简单而且安全。
•高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。
•局部放电定位探测器能够操作简单方便，检测时探测器与被试品无任何接线，被试品无需停电，可通过非接触方式检测电缆局放信号。
4、连接简单方便
系统采用多种连接方式，传感器与主机之间选用BNC、SMA接口、光纤三种方式，便于使用。
5、装置内置大容量锂电池，可长时续航
本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10%交流电源即可。
◆多功能局放带电测试仪产品用途
多功能局放带电测试仪适用于对高压设备局部放电在线检测及定位。
该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。
◆便携式局部放电巡检仪技术参数
1、适用范围
具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。
2、产品技术规范和标准
1）IEC60270 《局部放电测量》
2）GB/T7354 《局部放电测量》
3、使用环境
1）环境温度： －10℃～50℃
2）相对湿度：≤95%。
3）海拔高度：≤1000m
4、主机技术参数
测量通道：2个独立测量通道，每个通道支持光、电双输入模式
采样精度：12Bit
采样速率：每通道60MHz
检测灵敏度：1pC
测量范围： 1pC～100nC
本量程非线性误差：≤±5%
可测试品的电容量范围： 6pF～250µF
抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）
充电电源：AC220V±10%；频率50Hz；功率＜50W
内置可充电电池：连续工作4小时以上
4.1 传感器技术参数
4.1.1 超高频传感器
检测频带 300MHz～1.5GHz
信号传输方式 50Ω同轴电缆
检测灵敏度 1dB
增益 ＞65dbm
4.1.2 自吸附式超声传感器
检测频带 20kHz～120kHz
信号传输方式 50Ω同轴电缆
有效灵敏度 10pC
4.1.3 空气耦合传感器
检测频带 50kHz～260kH
信号传输方式 50Ω同轴电缆
有效灵敏度 10pC（在5mm厚的钢板油箱中，一米范围纯油中测得）
4.1.4 高频电流互感器
检测频带 10kHz～30MHz
信号传输方式 50Ω同轴电缆
检测灵敏度 10pC
4.1.5 局部放电定位探测器
测量方式 非接触式
信号传输方式 光纤
4.1.5.6 TEV传感器
测量信号 超声信号、电信号
超声测量频带 20kHz～120kHz（中心频率为40kHz）
TEV测量频带 10MHz-100MHz
