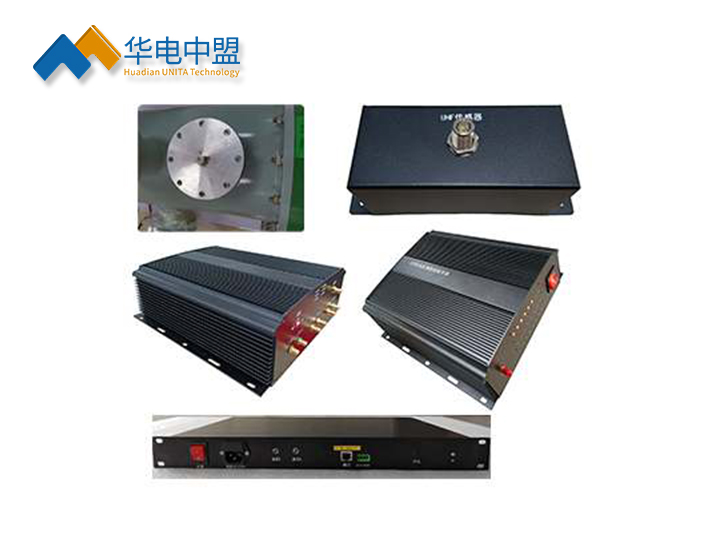

UNITA-5086U GIS设备局部放电在线监测系统

UNITA-5086U GIS设备局部放电在线监测系统概述
GIS设备局部放电在线监测系统是本公司针对国家电网《电力设备带电检测技术规范》、《变电设备在线监测装置通用技术规范》等相关在线监测技术要求研发的产品。系统采用接触式超声波局部放电检测技术、外置式特高频局部放电检测技术，适用于GIS高压电气设备的局放信号实时监护和异常报警，具有灵敏度高、抗干扰性能强、具备多种通讯方式等特点。
局部放电测量有助于发现GIS内部的多种绝缘缺陷，是诊断GIS健康状态的重要手段。在GIS制造、安装、运行和检修的各个环节，凡是具备条件的，都应该进行局部放电检测。在变电站现场，由于受电磁环境、检测设备和试验电源等条件的限制，通常难以对GIS进行常规的脉冲电流法检测。实践经验表明，局部放电超声波和特高频检测具有检测灵敏高和抗干扰能力强的特点，提供多种局部放电二维，三维图谱波形和放电幅度情况，可以较好地评估电气设备局部放电情况，适用于发电厂和变电站现场条件下的GIS局部放电测量。监测系统具备光纤，Lora，4G等多种通信方式。

UNITA-5086U GIS设备局部放电在线监测系统遵循标准
本系统遵循但不仅限于以下标准、规范：
IEC 60270-2000局部放电测量
GB/T 7354-2003局部放电测量
GB/T 7674额定电压72.5kV及以上气体绝缘金属封闭开关设备
GB/T 191包装储运图示标志
GB/T 16927.1高电压试验技术 第一部分：一般定义和试验要求
GB/T 16927.2高电压试验技术 第二部分：测量系统
GB/T 17626电磁兼容试验和测量技术
GB/T 6587电子测量仪器通用规范
GB/T 6587.1电子测量仪器环境试验总纲
GB/T 50150电气装置安装工程电气设备交接试验标准
GB/T 15464仪器仪表包装通用条件
DL/T 596电力设备预防性试验规程
DL/T 417电力设备局部放电试验现场测量导则
DL/T 356局部放电测量仪校准规范
Q GDW11059.1-2013气体绝缘金属封闭开关设备局部放电带电测试技术现 场应用导则_第1部分_超声波法
Q GDW 11059.2-2013 气体绝缘金属封闭开关设备局部放电带电测试技术现场应用导则_第2部分_特高频法
Q/CSG 11401气体绝缘金属封闭开关设备（GIS）局部放电特高频检测技术规范
Q/GDW168输变电设备状态检修试验规程
Q/GDW电力设备带电检测仪器技术规范
——第1部分：带电检测仪器通用技术规范
——第8部分：特高频法局部放电带电检测仪技术规范（Q/GDW 11304.8-2015）
——第9部分：局部放电超声波检测仪技术规范（Q/GDW 11061—2017）

UNITA-5086U GIS设备局部放电在线监测系统功能特点
1. 分布式布局，扩展性强
监测终端网络化布局，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。
2. 实时监测
系统记录各监测节点的实时数据，监测周期可以灵活设置。
3. 高灵敏度
zui小可检测5PC的放电信号。
4. 及时预警
当某节点监测到异常局放量时，将快速反馈给监测服务器，服务器软件记录必要信息，发出警报给用户。
5. 抗冲击
可承受600kV的闪络冲击，终端设备不损坏、数据不丢失。
6. 抗干扰
具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。
7. 边缘化计算
符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析断，数据再现回溯机制。
8. 传输稳定
借助强大的移动网络，数据直接远传至服务器，传输性能可靠，网络延时小。
9. 接入安全性好
系统的接入不影响GIS的密封和绝缘性能，不影响设备的安全运行。

UNITA-5086U GIS设备局部放电在线监测系统技术参数
1.适用范围
可以在不停电的状态下对设备进行带电检测，适用于GIS设备的特高频局部放电信号和超声波信号的在线监测。
2.环境条件
环境温度 -25℃～50℃；
相对湿度 ≤90%。
3.供电方式
外部AC220V供电。
4.特高频传感器
检测波段：300～1500MHz；
检测灵敏度：-80dBm；
测试范围：-80~0 dBm。
5.图谱显示
多种图谱显示方式： 趋势折线图，PRPD, PRPS, 相位直线图等。
