UNJFD-1000 在线局部放电检测仪

执行标准：

执行标准：GB/T 2423,GB 2421,DL/T 417

产品别名：

产品别名：在线局部放电检测仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、便携式局部放电巡检仪、多功能局放带电测试仪、开关柜地电波局放云定位仪、在线局部放电检测仪

产品特性：

产品特性：
※适用于变压器、电抗器、电力电缆的局部放电检测、产品出厂及现场试验;
※采用现代电子和计算机综合技术；
※采样率：0.5M、1M、2.5M、5M、10M、20M可选；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

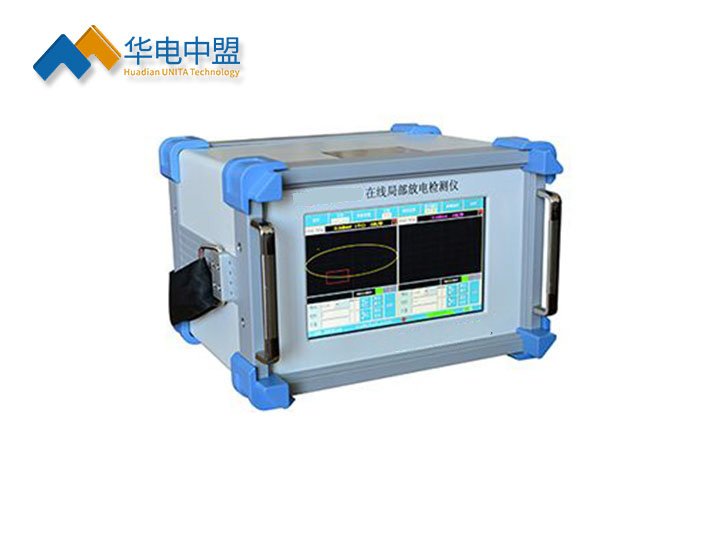

在线局部放电检测仪

用途
随着电力系统的发展和系统维护技术的进步，局部放电已成为衡量高压电气设备是否存在潜在性绝缘问题和质量缺陷的更重要考核指标之一。高压电气设备局部放电带电巡回检测方法，是一种对高压电气设备状态维护的新方法，利用高压电气设备局部放电变化，判断高压电气设备运行健康状况。
在线局部放电检测仪主要适用于变压器、电抗器、电力电缆的局部放电检测、产品出厂及现场试验。也可用于各种电压等级和容量的发电机、互感器、套管、GIS和其它高压电气设备的局部放电检测。

本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量，分析。

技术参数

◆在线局部放电检测仪技术参数
通道数：2个电信号接口，一个外同步接口
采样率：0.5M、1M、2.5M、5M、10M、20M可选
频带范围：20k-100kHz、80k-200kHz、40k-300kHz
显示屏：7”TFT真彩色触摸液晶显示屏
接口：RS232用于与PC机同步传输接口
存储：SD卡标配16G卡，可升级为32G，用于存储试验记录及试验数据
