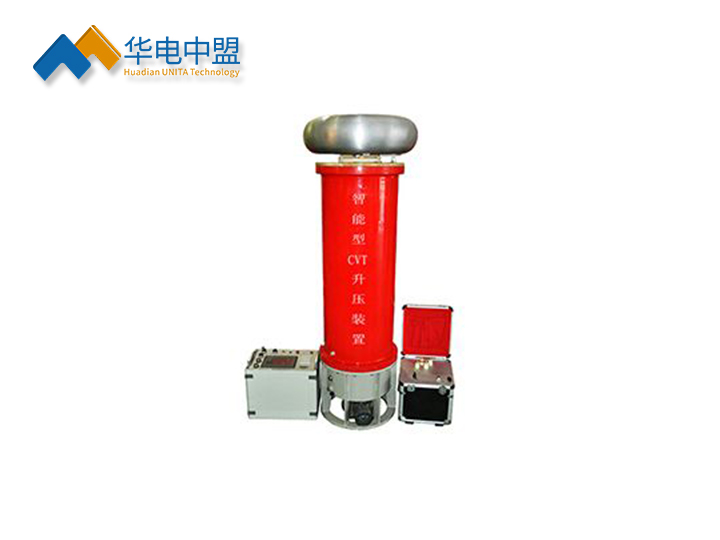

当前位置：首页 > 产品展示 > 一、串联谐振交流耐压试验装置 > UNXB-H CVT检验谐振升压装置 更新时间：2024-10-17
◆CVT检验谐振升压装置用途
随着CVT（电容式电压互感器）技术的不断成熟，CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，一般为0.005~0.02uF，因此，对试验电源的容量要求就更高，通常为几十上百千伏安甚至几百千伏安，现场往往难得找到这么大容量的电源，而且，这么大容量的电源重量为好几百公斤甚至好几吨，不易于搬动，不易于现场试验。因此，我公司采用了串联谐振的原理，采用了无极手动调感的技术，研发出了新一代的CVT校验专用工频串联谐振升压装置，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。GDTF 系列装置采用多节电抗器串联的方式，体积小、重量轻，接线操作简单，是电力计量、高压测试专业人员理想的新型换代产品。
根据用户要求，电抗器分固定电抗器和可调电抗器两种方式。
◆CVT检验谐振升压装置特性：
1、输出电压电流波形良好，失真度小于0.5%；
2、需要电容量小。所需电源容量为试验容量的1/Q倍，而Q值可以做到20－60；
3、不需要过压保护。当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏；
4、便于现场搬动。CVT检验用谐振升压装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻，便于搬动，适合现场使用；
5、CVT检验用谐振升压装置将调压控制箱和励磁变压器合二为一，做成一体化结构， 体积小，重量轻，接线简单，特别适合现场使用。
◆CVT检验谐振升压装置技术参数
1、额定输出电压 0～360 kV (AC有效值)及以下
2、输出频率 50Hz
3、谐振电压波形 正弦波，波形畸变率≤1%
4、满负载工作时间 连续工作时间1min
5、系统品质因数 10-40
6、工作电源 380V±10%或 220V±10% 工频50Hz±5%
◆CVT检验用谐振升压装置选型参照表
|
产 品 型 号 |
适用范围（110kV、220kV、330kV、500kV电压等级互感器的现场校验交流耐压试验，试验频率：50Hz） |
|||
|
控制箱 |
电抗器 |
激励变压器 |
典 型 适 用 范 围 |
|
|
UNXB-G-110/0.5 |
3kW/220V |
40kV/0.5A 两台 |
3kVA/5kV |
电压等级为110kV，电容量≤0.02μF的所有CVT |
|
UNXB-G-110/1 |
5kW/220V |
40kV/1.0A 两台 |
5kVA/5kV |
电压等级为110kV，电容量≤0.04μF的所有CVT |
|
UNXB-G-220/0.5 |
4kW/220V |
40kV/0.5A 四台 |
4kVA/8kV |
电压等级为220kV，电容量≤0.01μF的所有CVT |
|
UNXB-G-220/1 |
8kW/220V |
40kV/1.0A 四台 |
8kVA/8kV |
电压等级为220kV，电容量≤0.02μF的所有CVT |
|
UNXB-G-330/0.5 |
10kW/380V |
40kV/0.5A 六台 |
10kVA/20kV |
电压等级为330kV，电容量≤0.0075μF的所有CVT |
|
UNXB-G-330/1 |
20kW/380V |
40kV/1.0A 六台 |
20kVA/20kV |
电压等级为330kV，电容量≤0.015μF的所有CVT |
|
UNXB-G-500/0.5 |
15kW/380V |
60kV/0.5A 六台 |
15kVA/30kV |
电压等级为500kV，电容量≤0.005μF的所有CVT |
|
UNXB-G-500/1 |
30kW/380V |
60kV/1.0A 六台 |
30kVA/30kV |
电压等级为500kV，电容量≤0.01μF的所有CVT |
