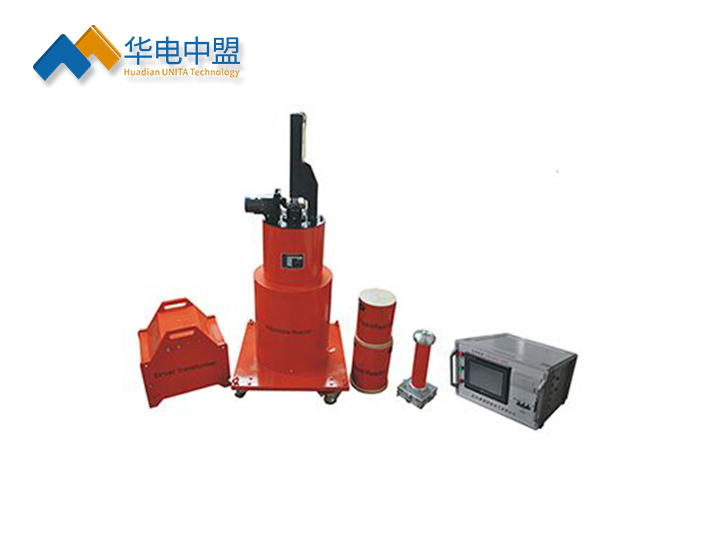

◆UNXB-L 发电机交流耐压试验装置（工频调感）产品用途
大型火力发电机及水力发电机由于对地电容量大，在交流耐压时，需要更大的试验容量。采用调频谐振系统进行交流耐压时，对变频电源的要求更高，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身更重，动辄上吨，现场试验更不方便。我公司针对此现状设计制造了专用调感式发电机交流耐压谐振升压装置。该系列装置采用多节电抗器并联的工作方式，调整可调电抗器的电感量，通过并联不同节数的固定电抗器的方式达到谐振状态。根据试验容量的大小，合理配置不同容量的固定电抗器和可调电抗器，从而更大程度的减小电源容量和试验设备体积重量。
◆ UNXB-L 发电机交流耐压试验装置（工频调感）与国内目前发电机交流耐压同类装置相比，具有多种革命性技术优势：
1.做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，单件设备重量是传统设备的1/5，彻底解决现场搬运困难问题；
2.整套装置原理先进，同时采用先进的浇注工艺，全套系统均为干式结构，使用精加工的传动机构，大大降低了设备运行的噪音；
3.配置干式柱式调压器，输出波形好，稳定性好；
4.励磁变压器为高低压双输出，配置整流硅堆后，还可以对发电机进行直流耐压试验；
5.固定电抗器和可调电抗器的电感量配置合理，对不同电容量的被试品均有良好的谐振点，没有谐振盲区；
6.操作系统不仅能完成电压、电感的调节，还可以实时监控回路的功率因数、高压侧电流、高压试验电压、低压输出电压、气隙的升降值，具有过流、过压保护；
◆UNXB-L系列发电机交流耐压试验装置（工频调感）选型参照表
注：1.对于小容量的发电机也可以采用工频谐振的方式，具体配置根据实际电容量决定。
2.双可调电抗器的方式可以有效解决试验盲点的问题。
|
产品型号 |
适用范围（出口电压/20kV及以下电压等级的发电机和电机的交流耐压试验，试验频率：50Hz） |
|||||
|
操作台 |
调压器 |
电抗器 |
激励变压器 |
电容分压器 |
适用试品对象 |
|
|
UNXB-L-200/25 |
30kW |
30kVA （电动） |
200kVA/25kV 可调一台 |
30kVA （干式） |
30kV |
水力发电机0.4～1.0μF (10kV/40MW) |
|
UNXB-L-300/50 |
60kW |
60kVA （电动） |
300kVA/50kV 可调一台 |
60kVA （油浸式） |
50kV |
火力发电机0.27～0.33μF (20kV/300MW) |
|
UNXB-L-600/50 |
60kW |
60kVA （电动） |
200kVA/50kV 固定一台 |
60kVA （油浸式） |
50kV |
火力发电机0.113～0.45μF (20kV/600MW) |
|
400kVA/50kV 可调一台 |
||||||
|
UNXB-L-1200/50 |
120kW |
120kVA （/感应） |
200kVA/50kV 固定两台 |
120kVA （油浸式） |
50kV |
水力发电机0.6～1.8μF (20kV/250MW) |
|
800kVA/50kV 可调一台 |
||||||
|
UNXB-L-2750/55 |
300kW |
300kVA /（感应） |
750kVA/55kV 固定两台 |
300kVA （油浸式） |
60kV |
水力发电机1.6～3.3μF （20kV/770MW） |
|
1250kVA/55kV 可调一台 |
||||||
