UNXB-PL变频调感发电机交流耐压试验装置产品用途

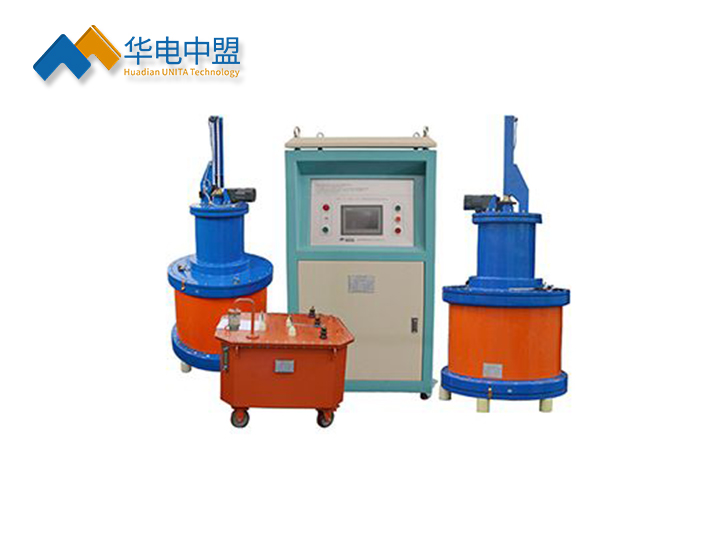

UNXB-PL变频调感发电机交流耐压试验装置主要针对发电机的交流耐压试验设计制造，可兼顾各种大小发电机的交流耐压试验。装置采用变频原理，可兼顾更多的被试品。可电抗器采用两只分开设计，一只电动调感，一只手动调感，装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
发电机交流耐压试验要求采用工频电压，目前国标对工频电压的频率定义为 45Hz～65Hz，但是在更多试验场合，要求对发电机进行的是50Hz±2 Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身更重，动辄上吨，现场试验更不方便。针对此，我公司设计制造了调频调感式发电机交流耐压谐振试验装置。该系列装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而更大程度的减小电源容量和试验设备体积重量。

◆UNXB-PL变频调感发电机交流耐压试验装置与国内目前发电机交流耐压同类装置相比，具有多种革命性技术优势：
    1.做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；
    2.整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；
    3.配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；
    4.先调感后调频方式能准确找到更大Q点，避免电压上升导致的谐振偏移；
    5.配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；装置既可以做发电机交流耐压试验，也可以做电缆的交流耐压试验，实现一机多用，性价比高。

◆UNXB-PL变频调感发电机交流耐压试验装置技术参数
    1、额定输出电压 0～60 kV (AC有效值)及以下（可按需订制）
    2、输出频率 45Hz-65HZ（可按需订制）
    3、更大试验容量：5000KVA及其以下（可按需订制）
    4、谐振电压波形 正弦波，波形畸变率≤0.05%
    5、满负载工作时间 连续工作时间1min
    6、系统品质因数 10-40
    7、工作电源 380V或220V±10% , 工频50Hz

◆UNXB-PL变频调感发电机交流耐压试验装置选型参照表：
    注： 可根据被试品参数定制解决方案
