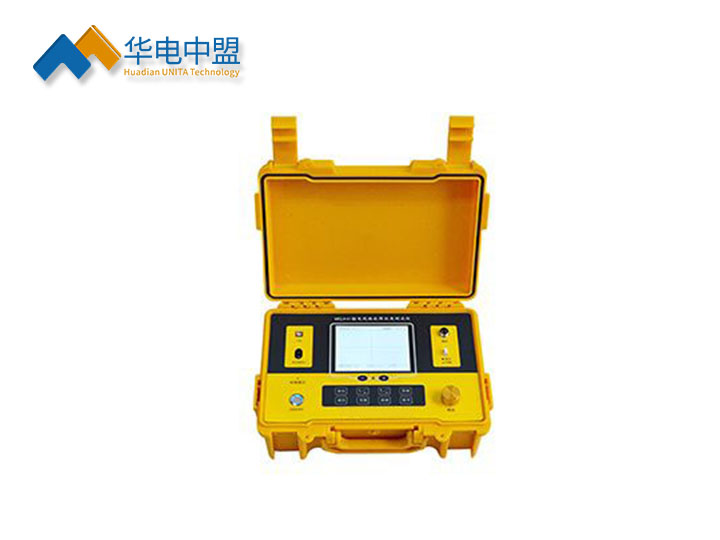

UNLX-H输电线路故障距离测试仪

执行标准：

执行标准：DL/T741-2010

产品别名：

产品别称：线路故障距离测试仪、输电线路故障距离测试仪、线路故障距离定位仪

产品特性：

产品特性：
※更远测试距离：200Km;
※探测盲区：1m；
※)功耗：5VA；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

输电线路故障距离测试仪

产品特点
UNLX-H输电线路故障距离测试仪是用于架空输电线路发生永久性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。电缆故障综合测试仪（测距仪）用于10kV及以上各电压等级的架空输电线，当发生故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带锂电池，交直流两用，操作方便。

◆输电线路故障距离测试仪产品特点
○功能齐全
测试故障安全、迅速、准确；仪器采用低压脉冲法，可测试电缆的各种故障，准确测定故障点到测试点的距离；
○测试精度高
仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m；
○智能化程度高
测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观；并配有全中文菜单显示操作功能，无需对操作人员作专门的训练；
○采用非易失性器件，关机后波形、数据不易失，具有波形及参数存储、调出功能；
○具有双踪显示功能，可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离；
○可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断；
○具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试；
○具有根据不同的被测电缆随时修改传播速度功能；
○小体积便携式外形，内装可充电的锂电池供电，方便携带和使用。
○具有打印功能，能将屏上的图形和数据实时打印出来。
○具有USB接口，通过上位机程序可与电脑进行通讯。

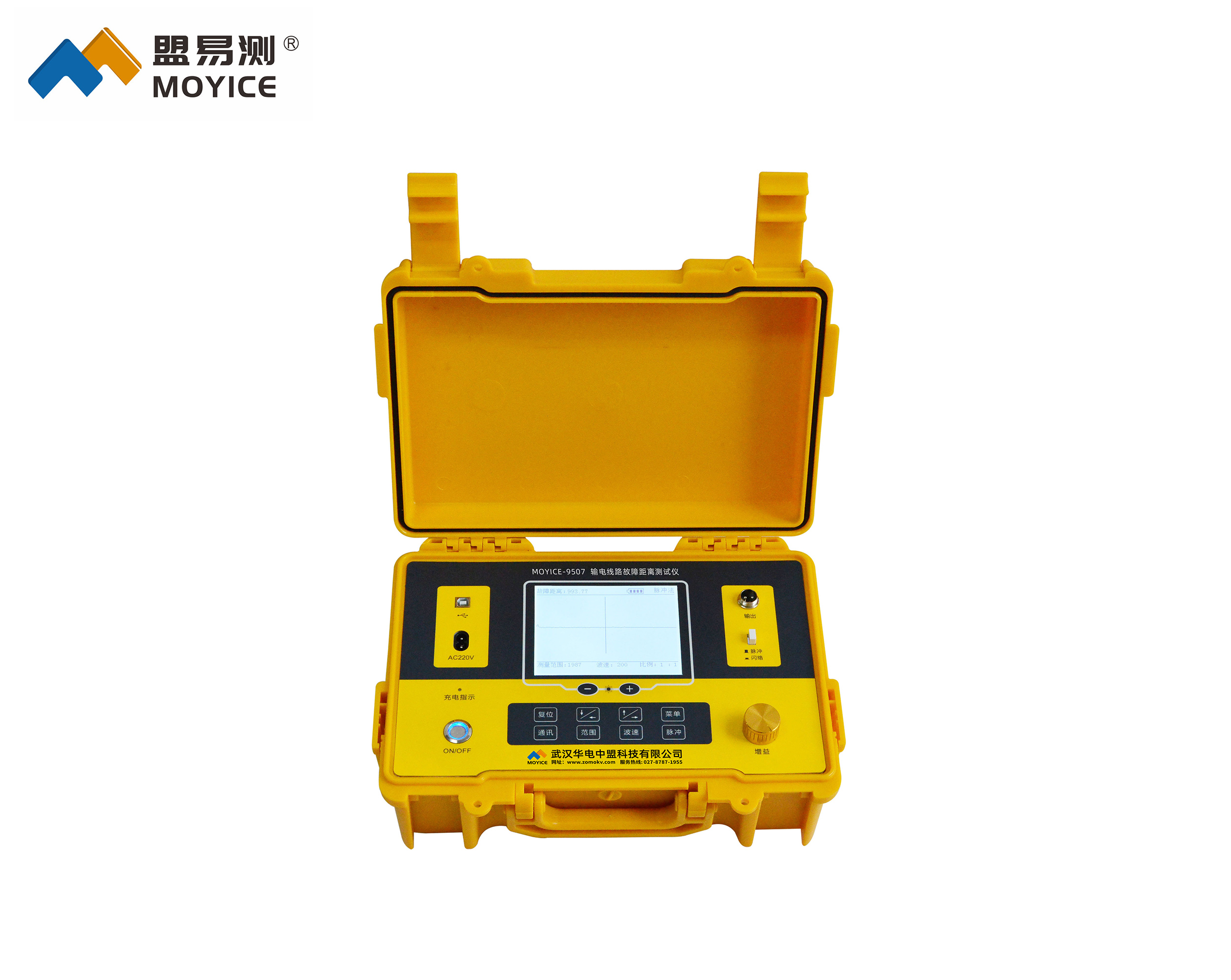

输电线路故障距离测试仪产品展示输电线路故障距离测试仪细节图输电线路故障距离测试仪证书输电线路故障距离测试仪质量管理输电线路故障距离测试仪案例

技术参数

◆输电线路故障距离测试仪产品特点
○应用范围及用途
仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、和电缆的断线、接触不良等故障；并可测试电缆的长度和电波在电缆上的传播速度。
○更远测试距离：200Km
○探测盲区： 1m
○读数分辨率： 1m
○功耗： 5VA
○使用条件：环境温度 0℃～＋40℃
极限温度－10℃～＋50℃）
相对湿度 40℃（20～90）%RH
大气压强（86～106）Kpa
○体积：275×220×160mm3
○重量：4kg
