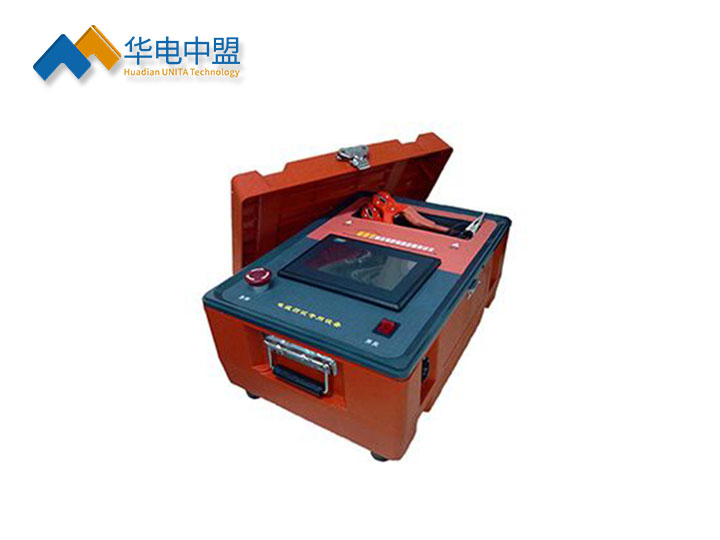

UNKC-09数字式高压电桥电缆故障测试仪

执行标准：DL/T849.123-2004

产品别称：数字式高压电桥电缆故障测试仪、高压电桥，高压电桥电缆故障测试仪，电桥测距仪，高压电桥测距仪

产品特性：
※电压等级：1KV、2 KV、5KV、8KV、10KV、12KV、15KV、自定义;
※测试范围：< 20 km；
※抗干扰能力：＞100VAC；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

数字式高压电桥电缆故障测试仪

产品特点
UNKC-09数字式高压电桥电缆故障测试仪是基于MURRAY电桥原理而设计的，采用开关电源构成高压恒流源，空载电压15000V，短路电流5mA，可用于敷设后各种电线电缆的击穿点及没有击穿的缺陷点的定位。
将数字电桥和数字兆欧表合二为一，功能更强大，可自动计算系统的吸收比和极化指数，可手动设定测试时间，具有记忆功能可记录不同点时的绝缘情况。
仪器采取全自动化测试，并在用户输入电缆全长后可以自动计算显示故障距离。利用彩色触摸液晶屏做为显示装置和操作装置，一键式操作，完全替代传统高压电桥的测量方式，使用简便、人机界面友好、图文并貌、安全可靠。

◆数字式高压电桥电缆故障测试仪产品特点
1、操作更简单
•一键式操作：按键少、易操作、克服人为误差；
•自动化测试：智能程度高，自动完成定位，根据测试比例自动计算故障距离；
•测试绝缘范围大：不受小电流影响，测试绝缘阻值可达150MΩ。
2、技术更先进
•功能强大：集成数字电桥和数字式兆欧表功能，自动计算吸收比和极化指数；
无线隔离技术：无线通讯，操作安全可靠；
•数字化定位技术：软件全程控制，自动定位完成，液晶直观显示；
•测试急停技术：紧急情况直接按下急停键，仪器立即自动降压，确保安全；
•自动调压技术：一键操作，自动调压，智能化测试。
3、抗干扰性能高：可以避免测试电缆因受其它运行缆的干扰信号而无法测量的现象，让测试不再受影响。
4、先进的操作显示装置
•彩色触摸液晶显示：采用彩色触摸液晶屏显示，更直观、更人性化；
•触摸式按键操作：触摸按键完全代替按钮，更先进、更方便。

◆数字式高压电桥电缆故障测试仪技术参数
数字电桥：
•测试电压：0V至15000 V
•电压等级：1KV、2 KV、5KV、8KV、10KV、12KV、15KV、自定义
•短路电流：5 mA
•测试分辨率：0.1%
•测试范围：< 20 km
•工作电压：AC 220V±10% 50Hz
•测试方式：触摸式一键测试操作
•显示方式：800×480（7寸）彩色触摸液晶屏
•抗干扰能力：＞100VAC
•外形尺寸：465 mm×330 mm×260 mm
•重量：≤11.2 kg
数字兆欧表：
•测试方式：触摸式一键测试操作
•电压等级：500V、1000V、2500V、5000V、1000V、15000V
•短路电流：5 mA
•分辨率：0.1MΩ
