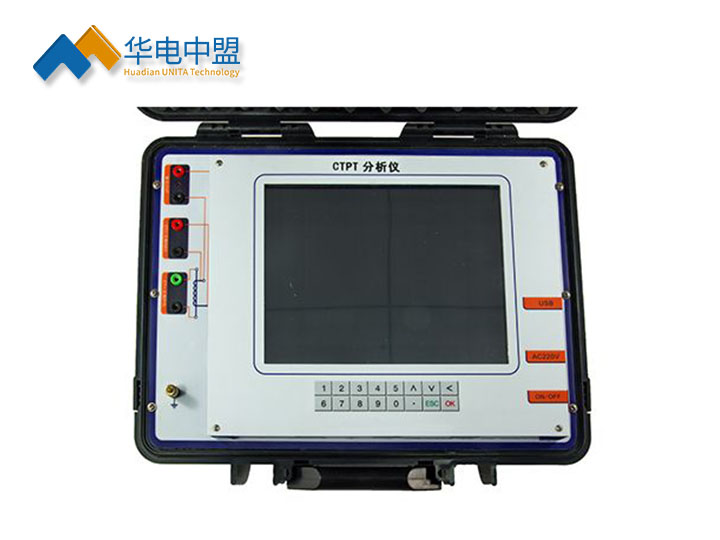

UNITA-8302 CT PT分析仪

执行标准：

执行标准：IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847

产品别名：

产品别称：CT参数分析仪、CT分析仪、变频CT分析仪、CT PT分析仪、互感器特性测试仪、变频互感器特性测试仪、互感器暂态特性分析仪、电流互感器检验仪、CT特性分析仪、电流互感器参数分析仪、电流互感器特性分析仪、CT参数测试仪、电流互感器参数测试仪、电流互感器特性测试仪

产品特性：

产品特性：
※ 输出电流：0.001~5A;
※ 输出功率：500VA；
※)更高等效拐点电压：45KV；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

CT PT分析仪

产品特点
UNITA-8302按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13设计的多功能电流电压互感器特性测试仪，仪器可以获得电流电压互感器的励磁特性，励磁参数，砸比，砸比误差，极性,线圈电阻和磁滞回线等多种试验参数，被测电流互感器的更高拐点电压可以达到45KV。

◆CTPT分析仪用于电流互感器的以下试验：
1）励磁特性试验
2）匝数比检测
3）比差与角差校验
4）极性校验
5）二次绕组电阻测量
6）二次负荷测量
7）5%和10%误差曲线测量
8）CT暂态特性测试与分析
9）CT铭牌自动推断
10）拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感等CT 参数的测量
11）电流互感器铁芯磁滞回线测量

◆CTPT分析仪还可用于电压互感器的以下试验：
1）PT匝数比检测和相角差测量
2）PT极性校验
3）PT二次绕组电阻测量
4）PT二次负荷测量

◆装置的应用场合主要有：
1） CT铭牌的参数校验
2） CT接入当前负荷时参数校验
3）分析CT的暂态特性对继电保护装置的影响。
4） PT的铭牌参数校验
5） PT二次负荷校验

技术参数

◆CT PT分析仪技术参数
1、测试标准依据：
IEC60044-1,IEC60044-2,IEC60044-5,IEC60044-6,GB1207,GB1208,
GB16847,GBT4703,C57.13
2、输入电源电压：AC220V±10%，50Hz/60Hz±10%
3、输出电压：0.1~180V(AC)
4、输出电流：0.001~5A(RMS)
5、输出功率：500VA
6、更高等效拐点电压：45KV
7、电流测量：范围：0~10A(自动量程0.1/0.4/2/10A)误差<±0.1%+0.01%FS
8、电压测量：范围：0~200V(自动量程1/10/70/200V)误差<±0.1%+0.01%FS
9、匝数比测量：范围：1~35000，
1~2000误差<0.05%
2000~5000误差<0.1%
5000~35000误差<0.2%
10、相位测量：精度：±2min，分辨率：0.01min
11、二次绕组电阻测量范围：范围：0~8KΩ(自动量程2/20/80Ω/800Ω/8kΩ)误差<0.2%RDG+0.02%FS，更大分辨率：0.1mΩ
12、温度测量：-50~100度，误差<3度
13、CT二次负荷测量：0～160ohm(2/20/80ohm/160ohm)
14 PT二次负荷测量：0～80kohm(800ohm/8kohm/80kohm)误差0.2%RDG+0.02%FS更大分辨率0.1ohm
15 PT匝数比测量：范围：1~30000，1~5000 误差<0.2%5000~30000 误差<0.5%
16 能够按照所选择的标准，对测试结果进行自动评估，判断互感器是否合格
17 能够同时检测额定负荷和操作负荷下电流互感的比差与角差
18 具有自动生成WORD试验报告功能
19 具备批量制作WORD试验报告功能，一次可以将选择的所有试验文件制作成格式规范的WORD报告
20 能够将励磁曲线与存储的历史曲线进行自动对比
21 数据存储组数：大于1000组
22 工作条件：温度：-10℃～50℃，湿度：≤90%
23 尺寸：448mm×260mm×150mm
24 重量：16.6Kg
