UNITA-59局部放电耐压试验装置

执行标准：

执行标准：IEC270标准

产品别名：

产品别名：局部放电耐压试验装置、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、局部放电耐压试验装置

产品特性：

产品特性：
※无局放电阻分压器：50KV、100KV、150KV、200KV任选;
※输入阻抗，1~12号任选，7R号测长电缆用；
※SBP系列三倍频感应试验设备；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆局部放电耐压试验装置用途
局部放电测试仪是根据IEC270标准，利用脉冲电流法原理研制而成，并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。

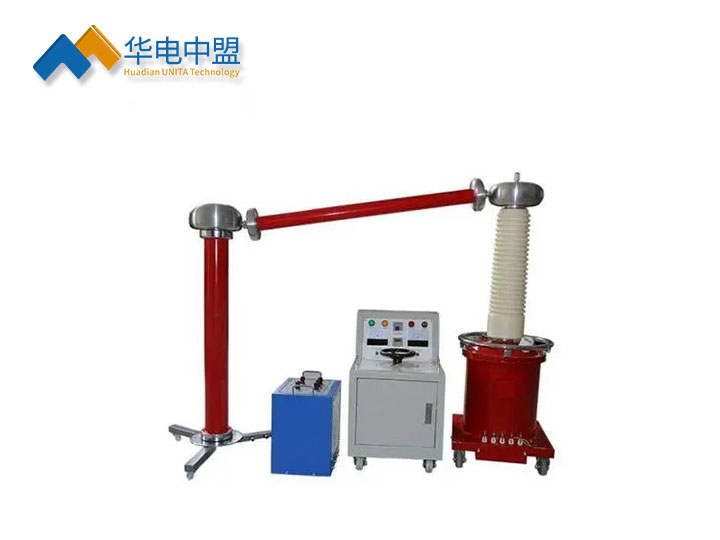

◆局部放电耐压试验装置整套产品包括：
1、输入阻抗，1~12号任选，7R号测长电缆用；
2、视在放电量器校准器（JZF－10校正电量发生器，局放仪校正脉冲发生器）任选；
3、LB系列工频、中频滤波器；
4、SBP系列三倍频感应试验设备；
5、无局放电阻分压器：50KV、100KV、150KV、200KV任选；
6、无局放耦合电容系列；
7、UNYDQW无局放试验变压器系列；
8、工频试验控制台。
注：以上产品可由客户自选配套

技术参数

◆局部放电耐压试验装置技术参数
1、可测试品的电容范围：6ｐF~250ｕF；
2、椭圆扫描时基：
(1) 频率：50、100、150、200、400Ｈz
(2) 旋转：以30度为一档，可旋转120度
(3) 工作方式：标准－扩展－直线
(4) 高频时基椭圆的输入电压范围：13~275Ｖ；
3、显示单元，采用100×80mm矩形示波管，有亮度与聚焦调节旋钮；
4、具有辅助识别放电脉冲相位的零标志系统；
5、工作电源220V±10%工频；
6、体积：440×430×180mm；
7、重量：约15Kg。
