UNYDQW 无局放试验成套装置

执行标准：DL417-91、JB/T9641-1999、GB1094.1-1094.5-85、GB6451.1-6451.5-86

产品别名：无局放试验成套装置、无局放试验装置、无局放耐压系统、无局放耐压装置、无局放测试系统、无局放试验变压器、无局放工频耐压装置、无局放试验成套装置、无局放系统

产品特性：
※额定容量：5~1000KVA（可按需定制）;
※输出电压：AC 0~1000KV （可按需定制）；
※规格：10~500KV/500PF、1000PF；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

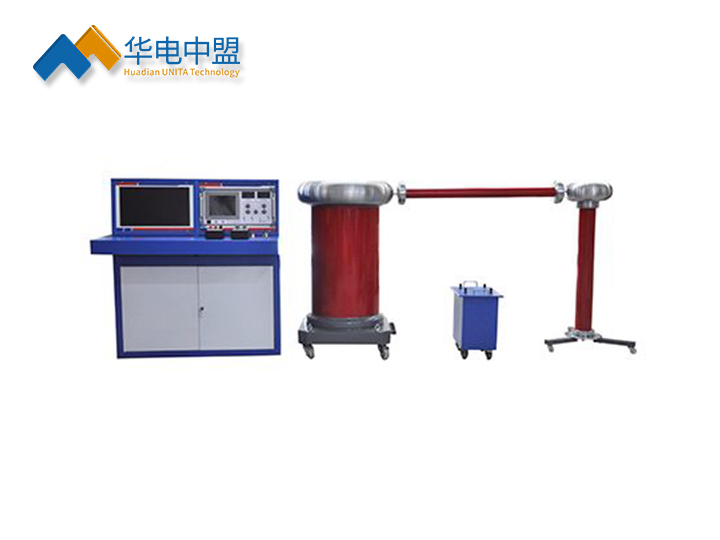

无局放试验成套装置

产品用途
无局放试验成套装置是我公司引进、吸收国外优先技术，设计开发制造的无局部放电工频试验变压器，广泛应用于电器、电缆、电机、变压器、互感器、绝缘材料和相关的高压元件制造厂家，以及电力、科研和大专院校的高压试验室，可对其产品进行局部放电和工频耐压试验。可通过局部放电检测仪的检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量符合DL417-91、JB/T9641-1999、GB1094.1-1094.5-85、GB6451.1-6451.5-86等有关标准要求。

装置研制的无局部放电环氧绝缘筒局部放电量小，阻抗电压低，优于国标规定，采用自动控制技术，自动化程度高，抗干扰能力强并采用快速电子保护装置。

UNYDQW 无局放试验成套装置技术参数

一、无局部放电试验变压器		四、保护电阻
额定容量	5~1000KVA（可按需定制）	额定电压		10~500KV
输入电压	AC 220V / AC 380V	额定电流		长期电流0.1~1A
输出电压	AC 0~1000KV （可按需定制）	标称电阻		1~100KΩ
局部放电量	额定电压下≤5PC	局部放电量		＜3pC
阻抗电压	10 %	五、电源滤波器
输出电压波形	工频、正弦波	额定电压		0.38KV
连续运行时间	1小时/次	额定电流		150A
间续运行时间	连续	滤波电抗器品质因数		＞70
二、控制台		局部放电背景水平		＜2pC
额定容量	5~1000KVA	绝缘水平		5KV/1min无异常放电现象
输入电压	AC 220V / AC 380V	六、局部放电检测仪
输出电压	0~0.43KV	方案一	UNJF-4000局部放电检测系统
三、电容分压器（耦合电容器）		方案二	UNJF-2000局部放电检测系统
规格	10~500KV/500PF、1000PF	方案三	UNJFD-2008多通道局部放电检测仪
标称分压比	1000：1	方案四	UNJFD-2006B局部放电检测仪
局部放电量	＜3pC	方案五	UNJF-2004局部放电测试仪
