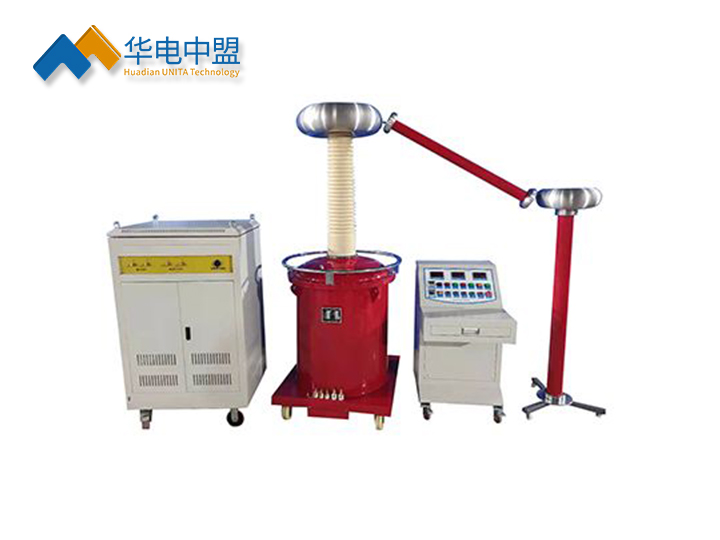

UNJF无局放工频试验系统

执行标准：DL/T848.3-2004

产品别名：UNJF无局放工频试验系统、无局放试验装置、无局放耐压系统、无局放耐压装置、无局放测试仪、无局放试验变压器、无局放工频耐压装置、无局放试验成套装置

产品特性：
※5~200KVA（可按需定制）;
※AC 0~400KV （可按需定制）；
※接线简单，操作方便；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

无局放工频试验系统

用途
无局放工频试验系统主要用于检验各种绝缘材料，绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
50-1200KV无局部放电工频试验变压器，主要技术性能处于国内领先地位，达到国际同类产品的先进水平。
1、成套设备配置性强，电压容量系列齐全，功能完善。
2、成功研制无局部放电环氧绝缘筒，局部放电量小。
3、阻抗电压低，优于国标规定。

4、采用自动控制技术，自动化程度高，抗干扰能力强。

UNJF无局放工频试验系统技术参数

一、无局部放电试验变压器		四、保护电阻
额定容量	5~200KVA（可按需定制）	额定电压		10~400KV
输入电压	AC 220V / AC 380V	额定电流		长期电流0.1~1A
输出电压	AC 0~400KV （可按需定制）	标称电阻		1~100KΩ
局部放电量	额定电压下≤5PC	局部放电量		＜3pC
阻抗电压	10 %	五、电源滤波器
输出电压波形	工频、正弦波	额定电压		0.38KV
连续运行时间	1小时/次	额定电流		150A
间续运行时间	连续	滤波电抗器品质因数		＞70
二、控制台		局部放电背景水平		＜2pC
额定容量	5~400KVA	绝缘水平		5KV/1min无异常放电现象
输入电压	AC 220V / AC 380V	六、局部放电检测仪
输出电压	0~0.43KV	方案一	UNJF-4000局部放电检测系统
三、电容分压器（耦合电容器）		方案二	UNJF-2000局部放电检测系统
规格	10~500KV/500PF、1000PF	方案三	UNJFD-2008多通道局部放电检测仪
标称分压比	1000：1	方案四	UNJFD-2006局部放电检测仪
局部放电量	＜3pC	方案五	UNJF-2004局部放电测试仪
