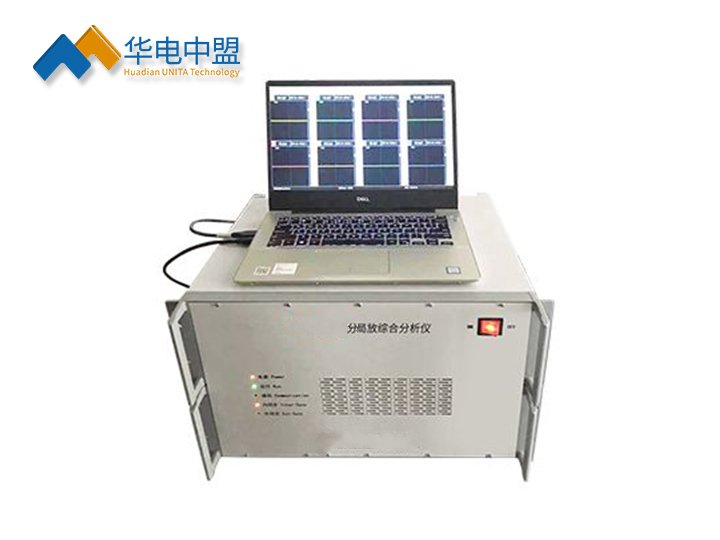

UNITA-2080B局部放电检测系统

参考标准：DL/T846.4-2004

产品别名：局部放电检测系统、局放综合分析仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局部放电综合测试仪

产品特性：
※采用新技术实现的高性能数字化局放测量分析仪器;
※独立8通道测量；
※可根据用户需求定制；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆局部放电检测系统简介
局部放电检测系统（以下简称为局放仪）采用新技术实现的高性能数字化局放测量分析仪器。本产品为多通道同时显示，具备多种测量模式，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对变压器故障点精准定位的功能。
本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。
本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。

◆局部放电检测系统技术参数

技术特性
通道数	独立8通道
采样速率	40M
采样精度	8bit
量程切换	-40dB，-20dB，0dB，20dB，40dB，60dB共6档
程控滤波器分段	高通：10kHz，20kHz，40kHz，80kHz 低通：100kHz，200kHz，300kHz，400kHz
本量程非线性误差	5%
测量范围	0.1pC～100,000pC
灵敏度	0.1pC
可测试品的电容量范围	6pF～250µF
试验电源频率范围	50Hz～500Hz
接口
电源接口	AC 220V；频率50Hz；
USB通讯接口	一路信号控制接口；一路信号传输端口
外同步输入接口	电压范围：10V～400V 频率范围：30Hz～400Hz
校准脉冲输出接口	输出标准脉冲电压500pC/1kHz
接地钮	外部接地
局放信号输入接口	8路BNC接口，用于信号输入 8路雷莫接口，用于信号输入
通用说明
工作环境	环境温度：-10～45℃ 相对湿度：≤95%
外形尺寸	长×宽×高：380mm×375mm ×240mm
重量	14kg

◆局部放电检测系统引用标准
IEC 60270-2000 高电压试验技术部分放电测量
GB 1094.1-1996 电力变压器第1部分总则
GB 1094.3-2003 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙
IEC 6067.11 干式变压器
IEC 60885-3-1988 电缆的电气试验方法第3部分:测量挤压电力电缆段局部放电的试验方法
GB 1207-2006 电磁式电压互感器
GB/T 12706.4-2008 挤包绝缘电力电缆及附件第4部分:额定电压电力电缆附件试验要求
GB/T 3048.12-2007 电线电缆电性能试验方法第12部分:局部放电试验
GB/T 16927.1-2011 高电压试验技术第1部分:一般定义及试验要求
GB/T 16927.2-1997 高电压试验技术第二部:测量系统
GB/T 16927.3-2010 高电压试验技术第3部分:现场试验的定义及要求
GB/T 16927.4-2014 高电压和大电流试验技术第4部分:试验电流和测量系统的定义和要求
GB/T 7354-2003 局部放电测量
GB 1208-2006 电流互感器
DL/T 417-2006 电力设备局部放电现场测量导则
