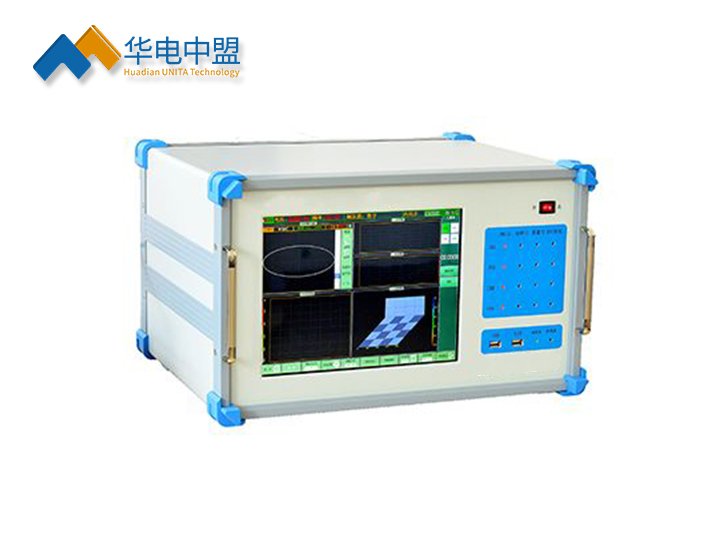

UNJFD-2040多通道数字式局放仪

参考标准：GB/T16927、 IEC60270、IEC6027

产品别名：多通道数字式局放仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、多通道数字式局部放电综合测试仪

产品特性：
※可测试品的电容量范围6pF~250μF;
※同步功能：内外自动同步功能，可与任意频率同步；
※校准模式：有多参数的校准、存储、测量模式；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

多通道数字式局放仪

产品概述
多通道数字式局放仪采用新技术实现的高性能数字化局放测量分析仪器。本产品为4通道、台式、TFT液晶显示，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对变压器故障点精准定位的功能，并且具备电信号与声信号的灵活组合，能够适应现场各种不同环境下的放电源定位；具备电声定位功能，利用放电信号与超声波信号传输时差测定放电点的位置，当电信号中的干扰较大时，可利用声信号作为基准将混在干扰中的放电信号选择出来并实现放电点定位；单次捕捉定位可对不连续或无规律的放电信号单次捕捉，实现定位；超声信号相关滤波功能，使定位结果更加精确；对超声信号波形的时间轴可按需要缩放，减小超声波传播过程对定位精度的影响；
多通道数字式局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。声声定位功能，利用放电源至两个探测器之间超声波传播的的时延差，判定放电源位置；软件触发定位功能，在被测试品的放电点不唯一或电信号中存在较大的干扰时，可指定任何幅值的信号作为基准进行放电点的定位;独特的信号处理各种抗干扰能力很强，在复杂环境中准确测量。
多通道数字式局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。

◆多通道数字式局放仪工作性能
1）多通道数字式局部放电测量，同步采样、处理、显示；
2）内、外同步随意选择，并具有零标指示及相位分辨功能；
3）自由选择椭圆、直线、正弦显示方式；
4）单个放电脉冲波形分析、确定放电性质；
5）自动定时保存试验数据和波形，手动随时保存试验数据和波形；
6）增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果；
7）可对特殊或随机波形进行单次捕捉抓取并进行详细分析；
8）任意相位开窗，单窗、双窗任选，360度内自由开窗；
9）在检测局部放电的同时，能够监视试验电压；
10）统计分析局部放电信号的幅值、相位、放电频次等基本特征参数；
11）录波可以进行反复多次的回放，可随时观察放电细节，便于分析、诊断疑难问题；
12）测试结果分析：对局部放电脉冲进行放电测量、放电时间、时域波形及频谱分析，可静态、动态对局部放电单个脉冲详细测量、观察，确定放电性质，二维和三维局部放电图谱显示。

◆多通道数字式局放仪技术参数

技术特性
通道数	独立4通道
采样速率	1M、5M、10M可选
采样精度	12bit
量程切换	-40dB，-20dB，0dB，20dB，40dB，60dB共6档
测量频带	3dB 带宽 10kHz～1MHz
数字滤波	10kHz～1MHz 任意选择
程控滤波器分段	低端频率：10kHz，20kHz，40kHz，80kHz 高端频率：100kHz，200kHz，300kHz，400kHz
本量程非线性误差	10%
测量范围	0.1pC~100,000pC
灵敏度	0.1pC
可测试品的电容量范围	6pF～250µF
试验电源频率范围	50～500Hz
显示
显示屏	12” TFT真彩色触摸液晶显示屏
分辨率	1024×768
接口
USB	3路，可外接鼠标键盘，以及外接移动存储设备
电源模式	AC 220V；频率50Hz；功率300W
电信号接口	4路BNC接口，用于信号输入
光信号接口	4路，用于信号输入
网口	1路
接地钮	外部接地
通用说明
CPU	主频1.60GHz
内存	2.0GB
硬盘	128GB固态硬盘
系统	Windows Xp
工作环境	环境温度：-10～45℃ 相对湿度：≤95%
尺寸	长×宽×高：474mm × 288mm × 370mm
重量	15.8kg
