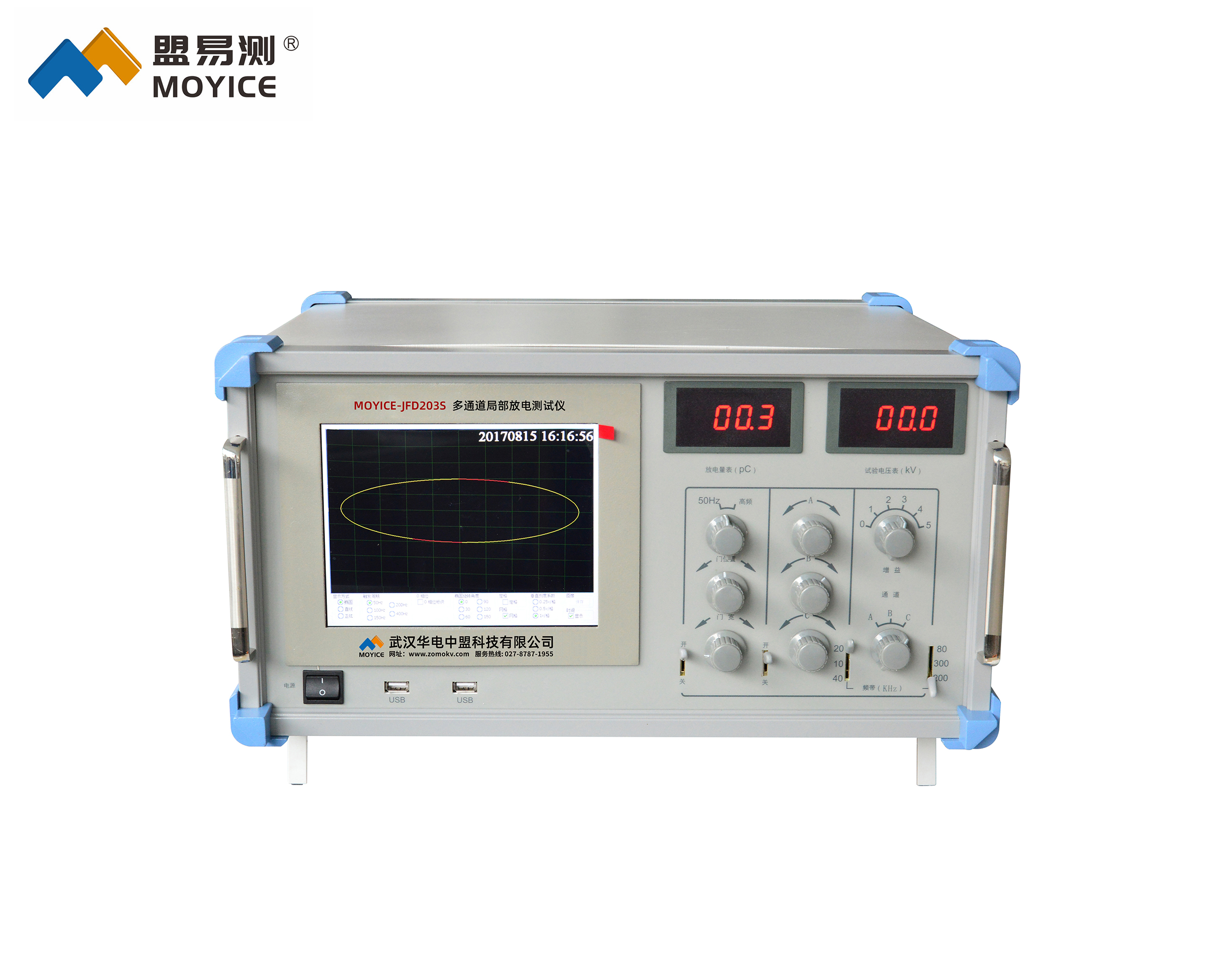

UNJF-2006B 局部放电测试仪

执行标准：GB/T 7354-2003

产品别名：局部放电测试仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪

产品特性：
※检测灵敏度高，试样电容覆盖范围大;
※操作与传统的模拟式局部放电测试仪器完全相同，简单易学；
※采用数字开窗技术，可避免干扰对测量的影响；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆局部放电测试仪用途
局部放电测试仪是我公司针对传统的局放仪示波管亮度低、寿命短的问题，新研制的数字式液晶显示局部放电检测仪。
本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。

◆局部放电测试仪特点：
1.局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。
2.操作与传统的模拟式局部放电测试仪器完全相同，简单易学。
3.自由选择椭圆、直线、正弦显示方式。
4.采用数字开窗技术，可避免干扰对测量的影响。
5.任意相位开窗，单窗、双窗任选，椭圆150度旋转。
6.可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。
7.可对当前放电图谱进行保存，实现测试结果的可追溯性。

◆局部放电测试仪技术参数
1、可测试品的电容量范围6pF~250µF
2、检测灵敏度及允许电流（见表1）

输入单元序号	调谐电容范围	灵敏度（pC）（不平衡电路）	允许电流有效值
输入单元序号	调谐电容范围	灵敏度（pC）（不平衡电路）	不平衡电路	平衡电路
1	0～25～100pF	0.02	30mA	0.25A
2	25～100～400pF	0.04	50mA	0.5A
3	100～400～1500pF	0.06	120mA	1A
4	400～1500～6000pF	0.1	0.25A	2A
5	1500～6000～25000pF	0.2	0.5A	4A
6	0.006～0.025～0.1μF	0.3	1A	8A
7	0.025～0.1～0.4μF	0.5	2A	15A
8	0.1～0.4～1.5μF	1	4A	30A
9	0.4～1.5～6.0μF	1.5	8A	60A
10	1.5～6.0～25μF	2.5	15A	120A
11	6.0～25～60μF	5	25A	200A
12	25～60～250μF	10	50A	300A
7R	电阻	0.5	2A	15A

表1、检测灵敏度及输入单元允许电流值

3、放大器频带：
（1）低端：10kHz、20kHz、40kHz任选。
（2）高端：80kHz、200kHz、300kHz任选。
4、放大器增益调节：
粗调六檔，档间增益20±1dB；细调范围≥20dB。
5、时间窗：
（1）窗宽：可调范围15°～150°;
（2）窗位置：每一窗可旋转0°～170°；
（3）两个时间窗可分别或同时打开。

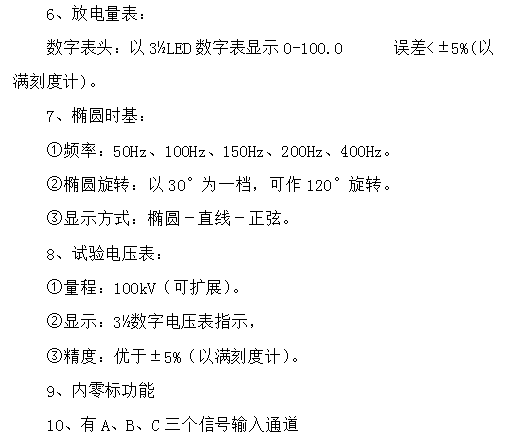

6、放电量表：
数字表头：以3½LED数字表显示；
0-100.0误差<±5%(以满刻度计)。
7、椭圆时基：
（1）频率50Hz、100Hz、150Hz、200Hz、400Hz。
（2）椭圆旋转：以30°为一档，可作150°旋转。
（3）显示方式：椭圆——直线――正弦
8、试验电压表：
（1）量程：100kV（可扩展）
（2）显示：3½数字电压表指示
（3）精度：优于±5%（以满刻度计）
9、具有零标功能，有利于局部放电的识别。
10、有A、B、C三个信号输入通道
11、体积：500*500*210（宽*深*高）mm 体积：460*420*260（宽*深*高）mm。
12、重量：约16kg。
