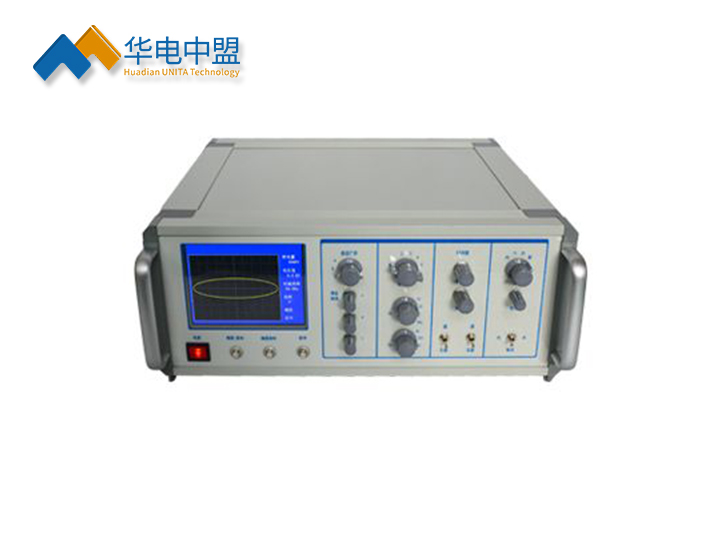

UNJF-2004 局部放电测试仪

执行标准：IEC270标准、IEC60270

产品别名：局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪

产品特性：
※适合电力部门、生产制造厂家和科研等单位;
※量程100kV（用100kV电压表电阻R）；
※可根据用户需求定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

局部放电测试仪

用途
局部放电检测仪适用试品范围广，信噪比高等特点。局部放电检测仪采用大屏幕示波管，试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，有线性、对数双功能指针式表头和数字式表头，可同时显示放电脉冲的放电量。
局放仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与UN-9或UN-10型校正脉冲发生器配合使用，尤其适合电力部门、生产制造厂家和科研单位。
局部放电测试仪是我厂根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC60270）标准，采用了先进技术和先进电路，通过各地用户广泛试用后的不断改进而成的，它在保留了前几代产品优点和功能的同时，又比前几代产品在设计上更完善，使用上更方便，性能上更可靠,抗干扰性强。

局部放电测试仪具有检测灵敏度高，适用试品范围广，信噪比高等特点。采用大屏幕示波管，试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，数字式表头，可同时显示放电脉冲的放电量和高压试验电压。JF-A01N局放仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。局部放电检测仪与JZF-9或JZF-10型校正脉冲发生器配合使用，尤其适合电力部门、生产制造厂家和科研单位。

◆局部放电测试仪技术参数
1、可测试品的电容量范围6pF~250µF
2、检测灵敏度及允许电流（见表1）

输入单元序号	调谐电容范围	灵敏度（pC）（不平衡电路）	允许电流有效值
输入单元序号	调谐电容范围	灵敏度（pC）（不平衡电路）	不平衡电路	平衡电路
1	0～25～100pF	0.02	30mA	0.25A
2	25～100～400pF	0.04	50mA	0.5A
3	100～400～1500pF	0.06	120mA	1A
4	400～1500～6000pF	0.1	0.25A	2A
5	1500～6000～25000pF	0.2	0.5A	4A
6	0.006～0.025～0.1μF	0.3	1A	8A
7	0.025～0.1～0.4μF	0.5	2A	15A
8	0.1～0.4～1.5μF	1	4A	30A
9	0.4～1.5～6.0μF	1.5	8A	60A
10	1.5～6.0～25μF	2.5	15A	120A
11	6.0～25～60μF	5	25A	200A
12	25～60～250μF	10	50A	300A
7R	电阻	0.5	2A	15A

表1、检测灵敏度及输入单元允许电流值

3、椭圆扫描时基
（1）频率50（内）、100、150、200、400Hz
（2）旋转：以30°为一档，可旋转360°
（3）工作方法：椭圆——扩展——直线
（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置
4、显示单元
采用124×104mm2矩形示波管，有亮度与聚焦调节旋钮
5、放大器
（1）3dB低频端频率fL：10、20、40kHz任选
（2）3dB高频端频率fH：80、200、300kHz任选
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB
（4）正负脉冲响应不对称性<1dB
6、时间窗
（1）窗宽：可调，50HZ下15°～ 150°
（2）窗位置：每一窗可旋转0°～ 170°
（3）两个时间窗可分别或同时开
7、脉冲峰值表
（1）线性刻度指针式表头0—100 误差±5%（以满刻度计）
（2）对数刻度指针式表头0—10—100 误差±5%（以满刻度计）
（3）数字表头：以3位半LED数字表显示0—100 误差：±3%（以满刻度计）
8、试验电压表
（1）量程100kV（用100kV电压表电阻R）
（2）显示：3位半数字电压表
（3）误差：±3%
9、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符
（2）零标志与所有椭圆扫描频率相一致
10、结构
（1）体积530×550×220mm3
（2）重量：约22kg
